Пассивный регулятор мощности AT-3N-2W служит для поглощения части радиочастотного сигнала в диапазонах радиосвязи. Компактный прибор с N-разъемами устанавливается на устройство или в разрез кабельной трассы и преобразует половину мощности в тепло. Аттенюатор необходим в системах, которых испытывают перегрузку или осцилляцию: с его помощью можно ограничить поступающий или исходящий сигнал и привести систему в стабильное состояние.

Примеры использования N-аттенюатора

Приборы для снижения мощности необходимо использовать с оборудованием, которое испытывает перегрузки или создает перегрузку для других подключенных устройств. Хотя часто ВЧ-приборы имеют автоматическую аттенюацию или систему ручной настройки, иногда их ресурса недостаточно для устранения возникающих проблем.

AT-3N-2W является пассивным (не требующим электричества) ВЧ-компонентом, который регулирует мощность на фиксированный коэффициент 3 дБ. Фактически этот аксессуар снижает проходящую через него мощность сигнала в 2 раза. Его часто применяют с такими устройствами:

• Ретрансляторы (репитеры) сотовой связи и магистральные усилители в составе СУСС (стандарты GSM, UMTS, LTE, некоторые 5G). Аттенюатор служит для снижения мощности на любом этапе усиления и позволяет устранить перегрузку, вызванную чрезмерным сигналом. Обычно дополнительно мощность необходимо снизить на моделях репитеров без ручной регулировки или на усилителях, где штатные средства не способны обеспечить их стабильное функционирование;
• Прочие ВЧ-системы в диапазоне частот до 3 ГГц. Аттенюатор также можно применять с прочими радиосистемами, например, с оборудованием WiFi (2,4 ГГц), приемниками и передатчиками ISM-диапазонов (LPD433, 868 МГц), оборудованием GNSS, рациями и пр.;
• Оборудование для проведения измерений и калибровки. Часто внешняя аттенюация необходима чувствительным приборам, с помощью которых производится анализ радиочастотного диапазона, КСВн, потерь и других показателей. К таким приборам относятся анализаторы спектра, векторные анализаторы, трекинг-генераторы, различные измерители мощности. Аттенюатор может использоваться также для калибровки, поскольку вносимое им затухание имеет фиксированное значение.

Подсоединение напрямую к устройству или в разрыв кабельной линии

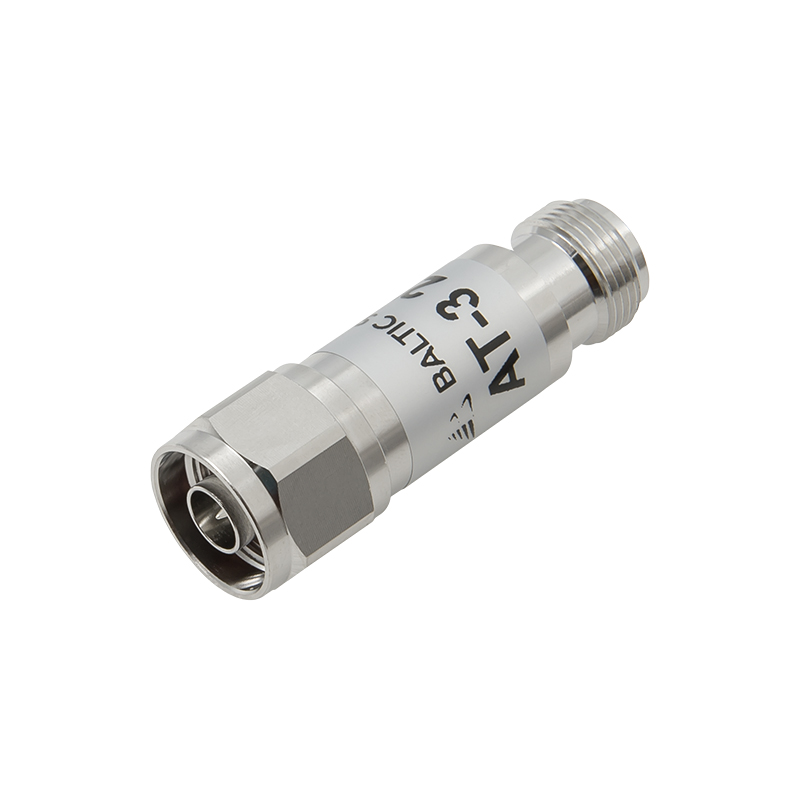

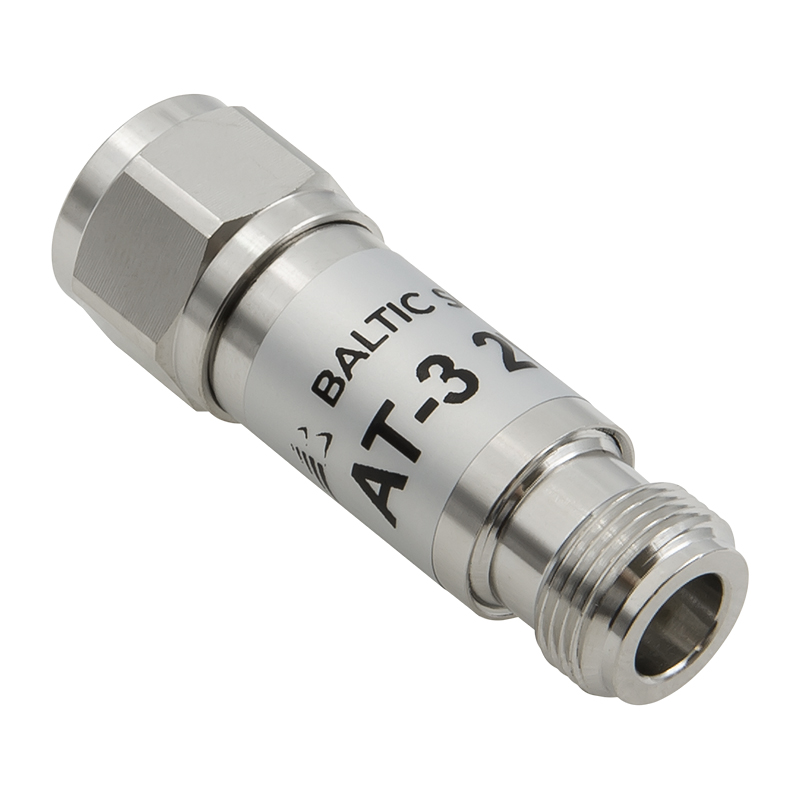

Модель AT-3N-2W от Baltic Signal имеет форм-фактор адаптера с разнотипными коннекторами N-серии. Первая сторона оснащена вилкой N-male, а вторая сторона — розеткой N-female. Этот тип соединителей имеет стандартное волновое сопротивление 50 Ом и обычно устанавливается на комплектующие для систем усиления связи: репитеры, бустеры, антенны, сплиттеры и т. п.

Аттенюатор имеет следующие ключевые параметры:

• Снижение мощности на 3 дБ. Прибор подавляет проходимый сигнал на 3 дБ, то есть ровно в два раза. Например, входной сигнал мощностью 100 мВт (20 дБм) на выходе преобразуется в сигнал 50 мВт (17 дБм). Прибор работает и снижает мощность симметрично в обе стороны (от розетки к вилке и от вилки к розетке). В ассортименте нашего бренда также присутствуют модели AT-3N с другими показателями затухания (5 дБ, 10 дБ, 20 дБ и прочие);
• Мощность сигнала до 2000 мВт. Аксессуар выдерживает проходимый сигнал мощностью 0–2 Вт, что соответствует большинству бытовых и полупрофессиональных приборов связи. Половина мощности сигнала преобразуется в тепло и отводится на металлический корпус;
• Согласование с приборами 50 Ом. Использование N-разъемов обеспечивает стабильное волновое сопротивление, принятое за стандарт в сфере радиосвязи. Аттенюатор вносит паспортное усиление и не искажает форму сигнала, сохраняя работоспособность вашей системы на высоком уровне.
