Аттенюатор AT-5S-2W (SMA, 5 дБ, до 2 Вт)
Аттенюатор AT-5S-2W (SMA, 5 дБ, до 2 Вт)
AT-5S-2W снижает мощность проходимого через него сигнала для защиты подключенного оборудования от перегрузок или осцилляции.
840 р.
- Товар в наличии
AT-5S-2W снижает мощность проходимого через него сигнала для защиты подключенного оборудования от перегрузок или осцилляции. Аттенюатор вносит фиксированное затухание 5 дБ, а предельная выдерживаемая мощность составляет 2 Вт (33 дБм). Обычно аттенюатор располагается на линии передачи между приемником и передатчиком сигнала. Подавляемая мощность преобразуется в тепло, которое рассеивается в окружающей среде.
Сфера применения РЧ-аттенюатора
Сложные устройства радиосвязи часто поставляются со встроенными средствами регулировки. В то же время недорогие усилители могут не иметь подобной защиты, поэтому подача чрезмерного сигнала может вывести их строя. Чтобы не допустить перегрузки и обеспечить стабильную работу системы, применяются дополнительные ослабители с заданным коэффициентом затухания. Правильно подобранный аттенюатор обеспечивает защиту оборудования и нормализует работу перегруженной системы.
Модель AT-5S-2W может применяться с разнообразными ВЧ-приборами, которые не имеют встроенной регулировки или диапазона этой регулировки недостаточно для их стабильной работы. К совместимым приборам относятся:
- Ретрансляторы сотовой связи и интернета (репитеры) с антенными входами SMA-типа. Обычно такие разъемы устанавливаются на модели для транспорта, на начальные модели репитеров в компактных корпусах и на антенные усилители. Перед покупкой изделия обязательно рассчитайте необходимое дополнительное затухание, поскольку выбор слишком большого значения может привести к неработоспособности СУСС;
- WiFi-усилители и точки доступа (оборудование стандартов 802.11). С помощью аттенюатора можно снизить мощность беспроводного сигнала, например, при использовании репитеров WiFi, работающих на физическом уровне сети;
- Приборы для осуществления измерений: спектроанализаторы, векторные анализаторы, трекинг-генераторы, различные датчики мощности. Такие приборы обычно проектируются под невысокую поступающую мощность, а измерение более мощных сигналов требует внешней аттеннюации с известным значением для поправки;
- Калибровочное оборудование, которое нуждается в эталоне для расчета одного или нескольких параметров радиосигнала. AT-5S-2W может выступать образцом с известным затуханием, на основе которого производится анализ и измерение других приборов.
Принцип работы и подключения SMA-аттенюатора

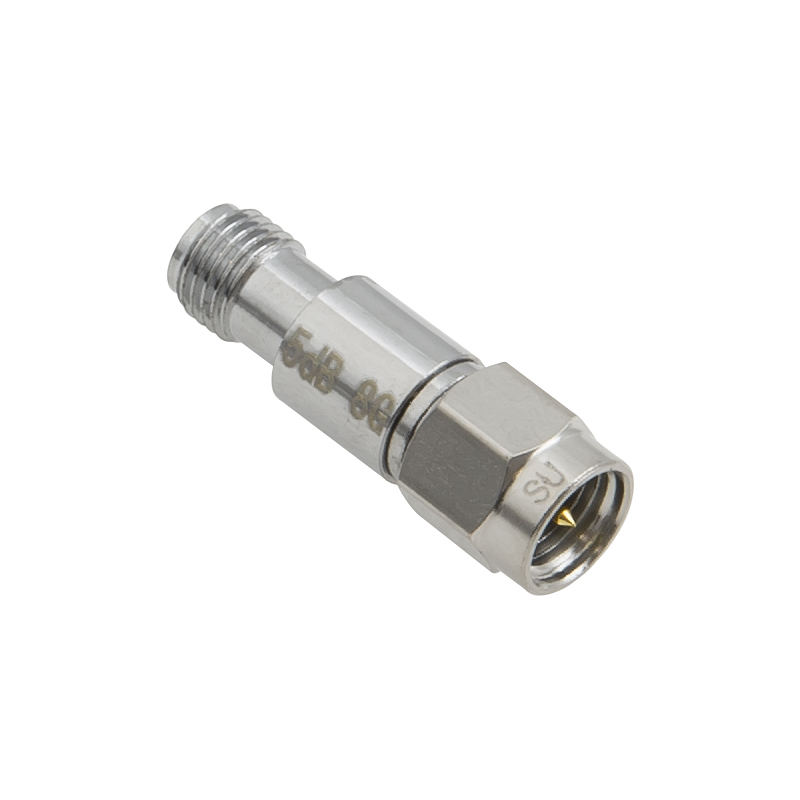

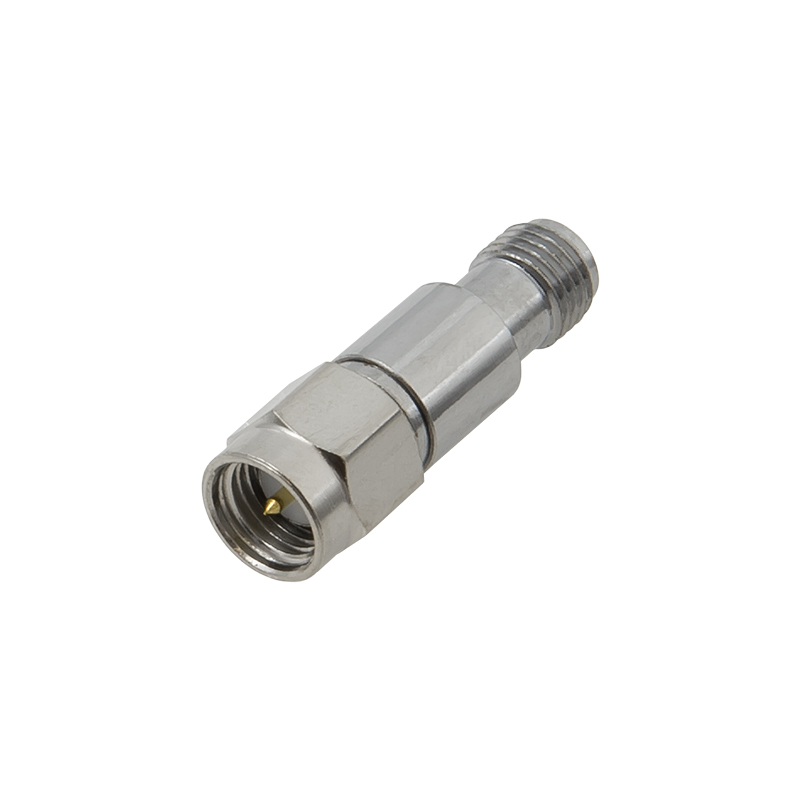

Модель AT-5S-2W с двух концов оснащена коннекторами SMA разного типа: розеткой на первой стороне и вилкой на второй. Розетка имеет наружную резьбу и гнездо, а вилка внутреннюю резьбу с центральным пином. Обычно аттенюатор накручивается непосредственно на вход защищаемого прибора, а с обратной стороны соединяется с кабелем снижения. Также возможны и другие конфигурации подключения, например, между двумя кабельными сборками.
Аттенюатор выполнен из качественных материалов и соответствует паспортным характеристикам:
- Вносимые потери 5 дБ. После прохождения через аттенюатор мощность сигнала будет снижена в 3,16 раза. Например, входной сигнал 20 дБм (100 мВт) преобразуется в сигнал мощностью 15 дБм (31,6 мВт). При этом форма сигнала остается прежней, что сохраняет работоспособность системы при передаче информации;
- Работа с частотами до 8000 МГц. Прибор поддерживает основные виды мобильной связи (GSM, 3G, LTE, 5G Sub-6 GHz), WiFi-сети, диапазоны 433/868 МГц, переносимые и стационарные радиостанции, а также любимые другие стандарты, использующие частотный ресурс в диапазоне 0–8 ГГц;
- Высокая проводимая мощность 2 Вт. Корпус не снабжен наружным радиатором, но, несмотря на это, способен работать с сигналом до двух ватт. Охлаждение реализовано пассивно — лишняя мощность нагревает металлический корпус, и тепло рассеивается в воздухе;
- Стабильный импеданс 50 Ом и высокие характеристики. Аттенюатор имеет постоянное волновое сопротивление с минимальной погрешностью в рабочем диапазоне частот.
Аттенюатор SMA от Baltic Signal можно заказать через наш сайт. Положите товар в корзину и оформите заявку онлайн! Для получения консультации об усилителях связи и сопровождающем оборудовании позвоните по телефону 8 800 777-54-20!
Частотный диапазон | 0–8 ГГц |
Вносимое затухание | 5 дБ |
Максимальная подводимая мощность | 2 Вт |
Сопротивление | 50 Ом |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,2 |
ВЧ-разъем (сторона 1) | SMA-male |
ВЧ-разъем (сторона 2) | SMA-female |
Температура эксплуатации | от -35 ºC до +60 ºC |
Размер | 25 x Ø8 мм |
Вес | 6 г |
