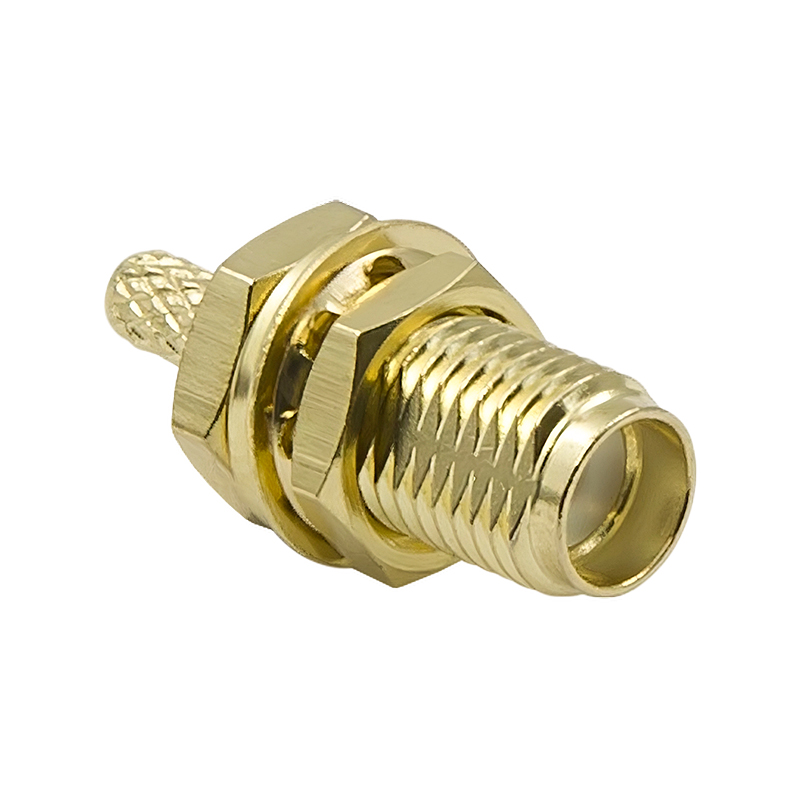

Розетка SMA-female устанавливается на кабель RG-174 или RG-316 обжимным методом. Этот компактный компонент рассчитан на частоты до 18 ГГц и применяется в телеком-оборудовании, где важны стабильность сигнала и минимальные размеры. Легкий и универсальный, он подходит для создания коротких переходников (пигтейлов) или внутренних соединений в устройствах, таких как роутеры, GSM-шлюзы или автомобильные системы связи.

Для чего нужен разъем S-211L?

При помощи коннектора SMA сотовое оборудование подключается к внешним антеннам, измерительным и прочим приборам. Розетка S-211L совместима с тонкими радиокабелями RG-174 и RG-316 (диаметр внешней оболочки 2,5 мм), которые часто используются при производстве пигтейлов небольшой длины (15–30 см). Разъем востребован в сценариях, где требуется минимизировать потери сигнала и обеспечить долговечное соединение.

• Совместимость с тонкими кабелями. S-211L подходит для проектов, где важны компактность и надежность, например, в системах сотовой связи, автоматизации, телеметрии и удаленного управления.
• Унифицированный коннектор SMA. Разъем с сопротивлением 50 Ом имеет надежное резьбовое сопряжение вилки и розетки, при этом компактен и подходит для переносной электроники;
• Работа на частотах до 18 ГГц. Широкий рабочий диапазон делает разъем подходящим для современных стандартов связи, включая GSM, LTE, 5G, а также различные ISM-частоты и лицензируемые стандарты;
• Конструкция с гайкой. Гайка (входит в комплект) упрощает установку на панели или корпусе оборудования.

Кабели и пигтейлы с наконечниками SMA используются для подключения модемов, LTE-роутеров, IoT-устройств, приборов умного дома, автомобильных трекеров, терминалов оплаты и многих других приборов.

Удобство монтажа на кабель

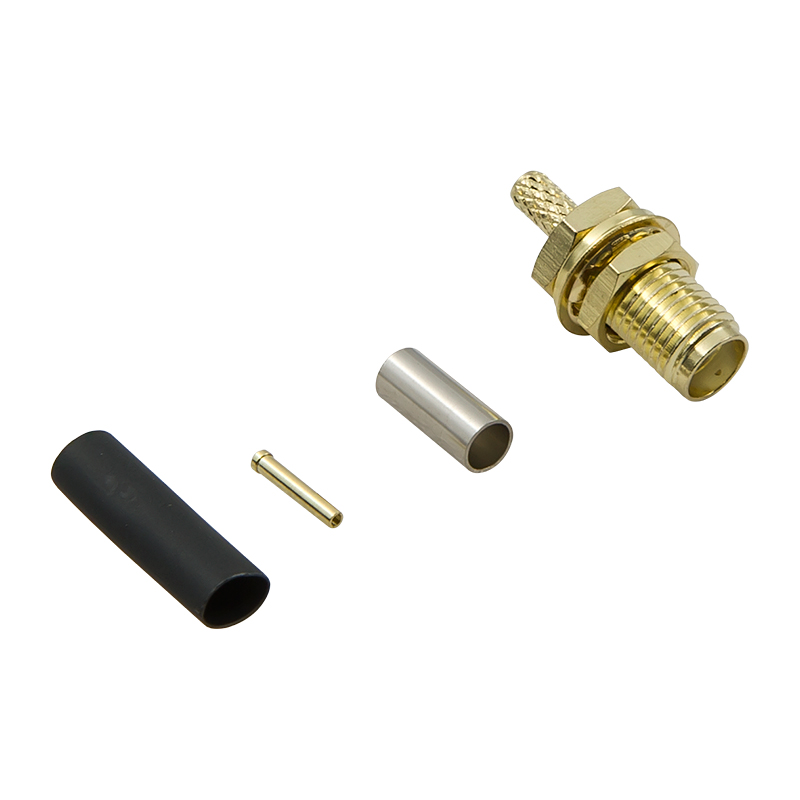

S-211L монтируется на кабель методом обжима оплетки и пайки центральной жилы. Обжим обеспечивает прочную фиксацию на проводе, а пайка центрального контакта гарантирует надежный контакт и минимальные потери сигнала. Для установки необходимы обжимные клещи, а также навыки пайки. Разъем имеет прямое конструктивное исполнение и волновое сопротивление 50 Ом.

Процесс установки:

1. Подготовка кабеля: снятие изоляции и экрана для доступа к центральной жиле;
2. Пайка центрального контакта к жиле кабеля;
3. Установка корпуса коннектора и обжим металлической гильзы с помощью специальных клещей;
4. При необходимости — закрепление разъема на корпусе устройства гайкой.

Разъем S-211L — это надежное решение для подключения антенн и компонентов в системах связи. Чтобы купить коннектор, добавьте товар в корзину на сайте. Для консультации свяжитесь с нами по телефону 8 (800) 777-54-20!
