Компактный делитель сигнала 1/2 с коннекторами SMA-female для применения в системах сотовой связи и радиокоммуникаций. Прибор имеет отличную развязку между портами, низкий уровень вносимых потерь и сохраняет стабильность параметров в широком диапазоне частот от 700 до 2700 МГц.

Делитель/сумматор ВЧ-сигналов для компактных устройств

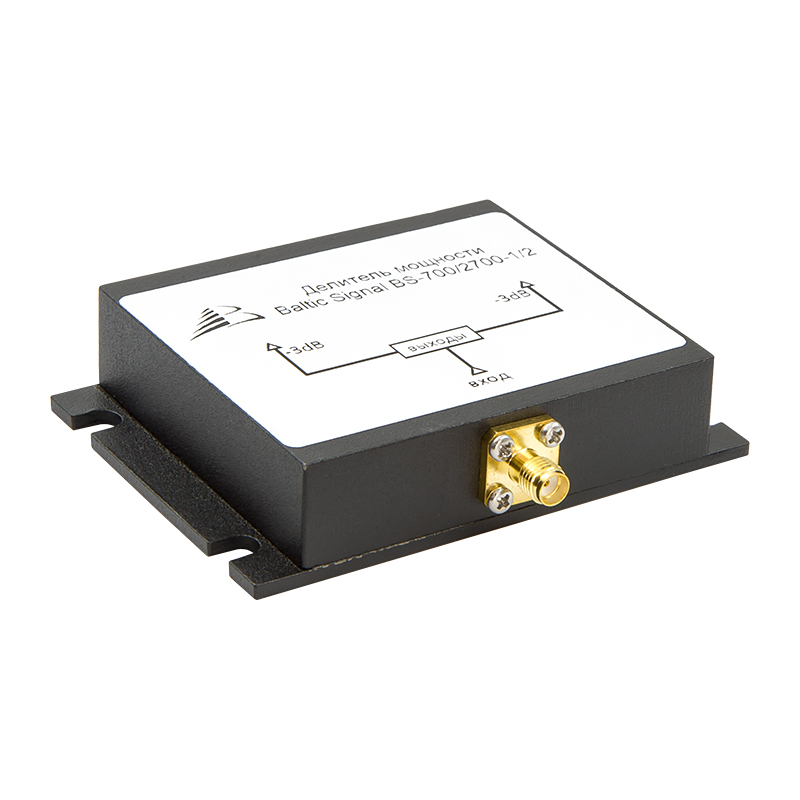

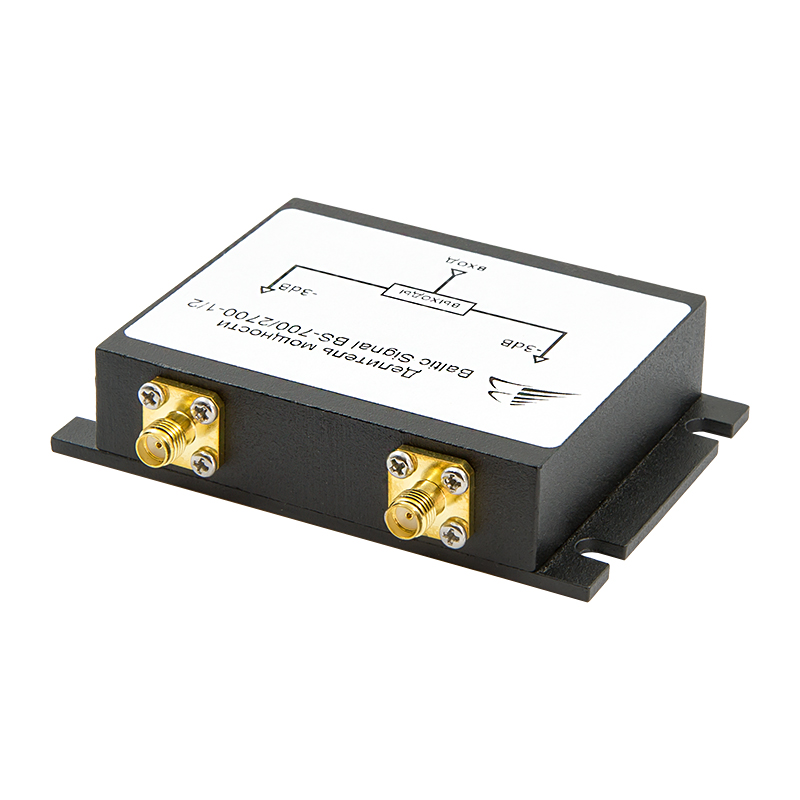

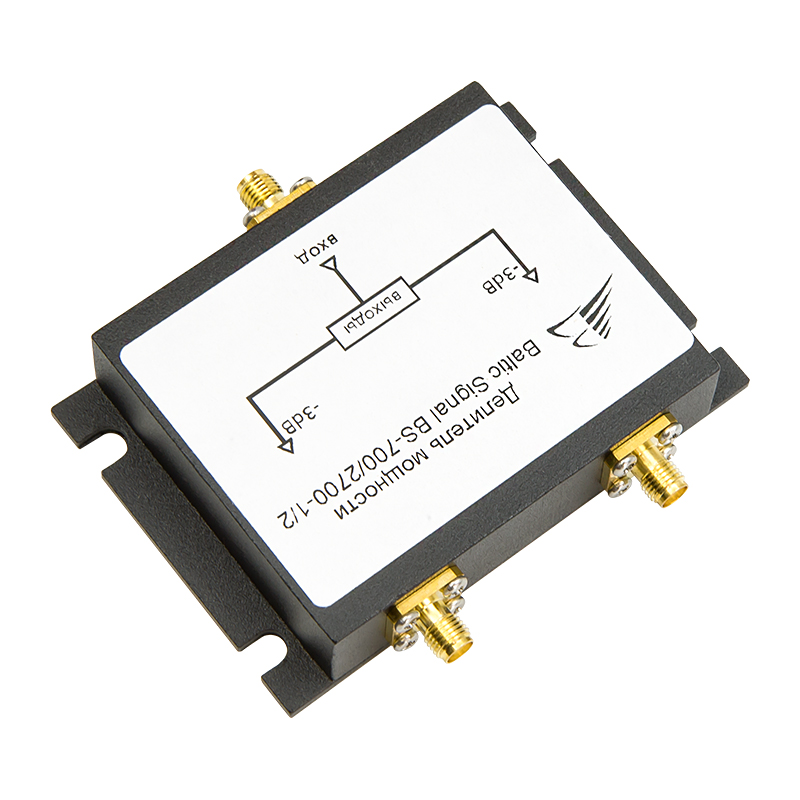

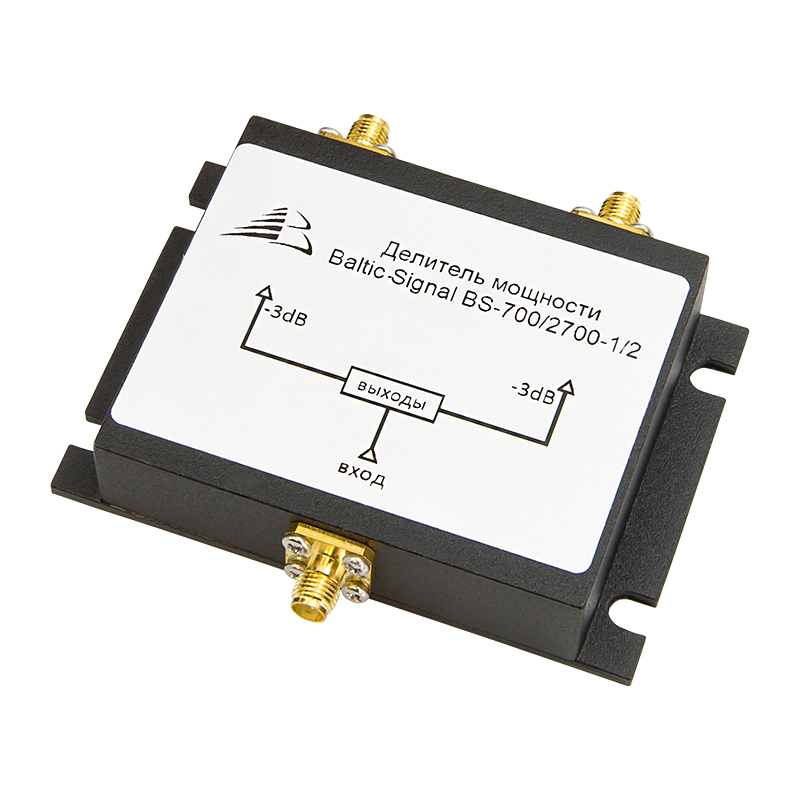

Модель BS-700/2700-1/2 с разъемами SMA-female предназначена для систем мобильной связи, измерительных комплексов и других ВЧ-устройств. Благодаря компактным коннекторам SMA-серии, этот делитель может без переходников использоваться с усилителями для транспорта, портативными измерительными приборами, передатчиками в составе M2M/IoT-решений и т. п.

• Широкий диапазон частот 700–2700 МГц. Делитель работает во всем спектре частот, которые применяются мобильными операторами в России. Поддерживаются сети GSM, 3G и LTE, а также другие свободные и лицензируемые полосы частот из этого диапазона;
• Деление 1/2 для подключения двух устройств. Прибор симметрично делит сигнал, поступающий на вход. Мощность сигналов на выходе — -3 дБ по отношению ко входному уровню. В обратном направлении происходит суммирование сигналов;
• Высокая развязка между портами (≥ 20 дБ). Делитель построен по схеме Уилкинсона на плате с резисторами, благодаря чему достигается высокая изоляция между двумя выходами. Это полезное свойство при работе с усилителями, антеннами и измерительными приборами, которые в противном случае могут «мешать» друг другу и создавать взаимные помехи между трактами;
• Согласованная нагрузка 50 Ом. Конструкция Уилкинсона также обеспечивает качественное согласование по сопротивлению вне зависимости от типа подключенного оборудования. 50 Ом — стандартный импеданс для приборов радиосвязи, в том числе сотовых усилителей;
• Подводимая мощность до 50 Вт. Прибор выдерживает мощность на вход до 50 Вт, что позволяет использовать его не только в бытовых, но также в полупрофессиональных и промышленных системах;
• Разъемы SMA-female. Прибор оснащен розетками SMA, которые получили популярность за счет малых габаритов, надежного резьбового контакта и высоких рабочих частот. Для промышленных применений также доступна версия делителя с разъемами N-female.

Принцип работы и примеры использования

BS-700/2700-1/2 разделяет мощность сигнала от входа на две части и объединяет сигналы от двух выходов в один поток. Такая конфигурация делителя требуется для подключения к одном усилителю или иному прибору двух антенн или других компонентов.

• Деление сигнала от уличной антенны. Сотовый сигнал «с улицы» разводится на два сотовых модуля для подключения разных устройств к мобильной сети;
• Подсоединение нескольких антенн к усилителю. При использовании с репитерами делители нужны, чтобы «собрать» сигнал от нескольких источников (уличных антенн) или, наоборот, разделить сигнал повышенной мощности в направлении нескольких обслуживающих антенн;
• В составе измерительных комплексов. Также прибор применяется вместе с анализаторами, генераторами, осциллографами и другими приборами для выполнения калибровки или тестирования радиосистемы.

Делитель выдерживает высокие и низкие температуры (от -40°C до +60°C) может размещаться в помещениях или на улице при умеренном влиянии осадков (защита корпуса по классу IP55). Металлический корпус имеет монтажные выступы для фиксации к стене или другой поверхности.

Чтобы купить делитель 1 на 2 с разъемами SMA-female, нажмите «В корзину» и затем сформируйте заказ на сайте. Наши менеджеры и инженеры ответят на вопросы о товаре и помогут в расчете системы усиления по телефону 8 (800) 777-54-20!
