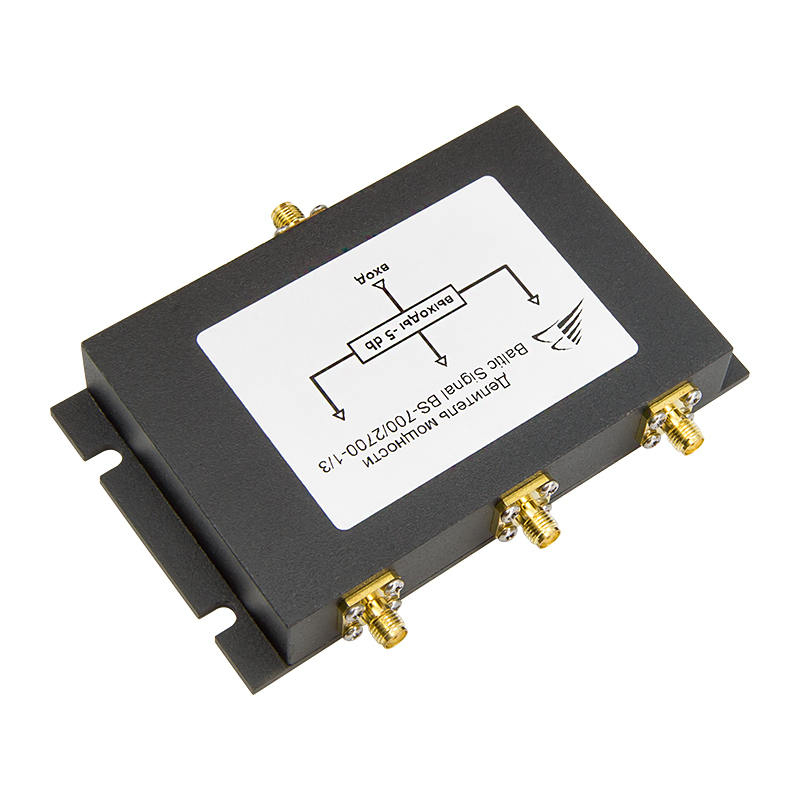

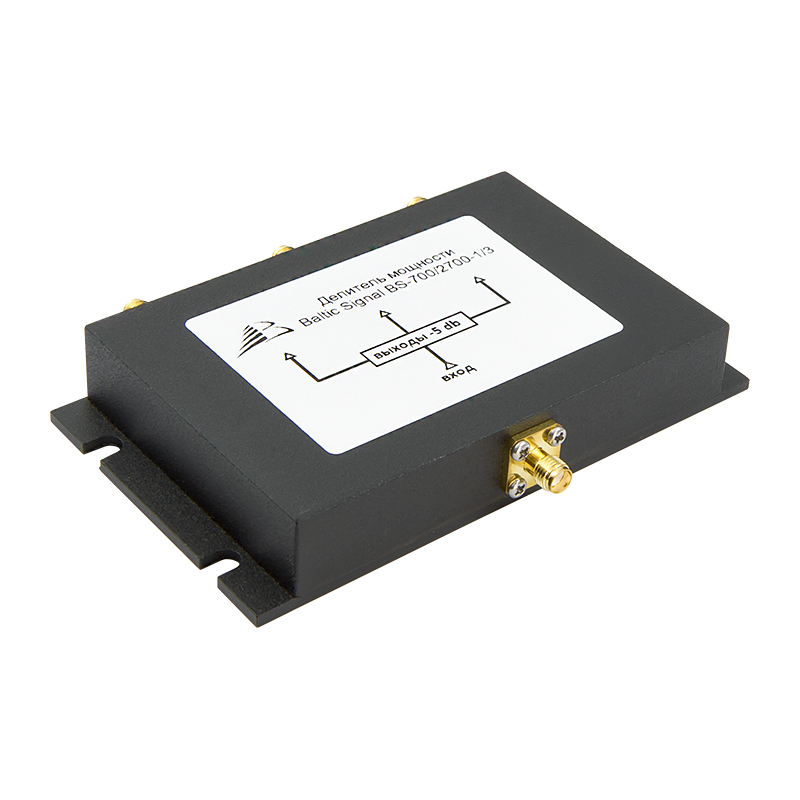

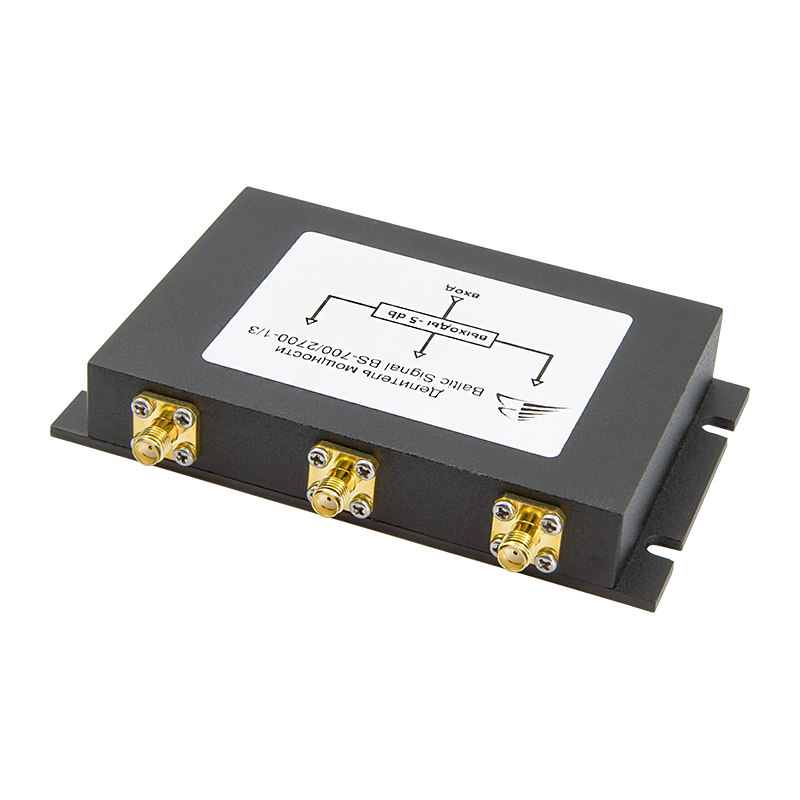

Это небольшое устройство с разъемами SMA-female предназначено для разделения или объединения высокочастотных сигналов в оборудовании сотовой и радиосвязи. Модель BS-700/2700-1/3, построенная по схеме Уилкинсона, имеет высокую изоляцию между выходными портами, минимальное затухание проходящего сигнала и стабильность рабочих характеристик в широком частотном спектре от 700 до 2700 МГц.

Разветвитель и сумматор радиосигналов для ВЧ-аппаратуры

Модель BS-700/2700-1/3 с разъемами SMA-female подходит для мобильных сетей, лабораторного оборудования и других высокочастотных устройств. Благодаря компактным SMA-коннекторам, прибор можно подключать к транспортным усилителям, портативным измерительным системам, передатчикам в составе M2M/IoT-решений и другим устройствам без использования переходников.

• Универсальный частотный охват (700–2700 МГц). Устройство функционирует на основных частотах, используемых российскими операторами мобильной связи. Обеспечена полная совместимость с сетями стандартов GSM, 3G и LTE, а также поддержка прочих лицензируемых и свободных частотных полос в пределах указанного спектра;
• Распределение мощности 1/3. Прибор осуществляет симметричное деление входящего сигнала на три равных потока. Мощность после деления падает на 5 дБ относительно входного показателя. При использовании в обратном направлении устройство выполняет функцию сумматора, объединяя два сигнала в один;
• Высокий уровень изоляции портов (не менее 20 дБ). Делитель спроектирован по схемотехнике Уилкинсона с использованием печатной платы и резисторов, что гарантирует надежную развязку между выходными каналами. Это особенно важно при работе с антеннами, усилителями и измерительным оборудованием, поскольку развязка предотвращает возникновение взаимных помех и ограничивает влияние линий передачи друг на друга;
• Стандартный импеданс 50 Ом. Конструкция Уилкинсона также обеспечивает качественное согласование волнового сопротивления независимо от характеристик подключенного оборудования. 50 Ом является общепринятым стандартом для радиоаппаратуры, включая сотовые репитеры;
• Допустимая мощность до 50 Вт. Прибор способен работать с входной мощностью, достигающей 50000 мВт. Это позволяет применять его не только в бытовых системах усиления, но и в более мощных решениях профессионального и индустриального уровня;
• Коннекторы SMA-розетки. Устройство оборудовано гнездовыми разъемами типа SMA. Они получили широкое распространение благодаря своим малым размерам, высокой надежности резьбового сопряжения и отличным характеристикам на высоких частотах. Для промышленных задач также доступна модификация этого делителя с разъемами N-типа.

Функциональное назначение и сценарии использования

Основная функция BS-700/2700-1/3 — разделять мощность входящего сигнала на три тракта и объединять сигналы с трех входов в единый поток. Подобная конфигурация необходима для подключения нескольких антенн или других радиокомпонентов к одному усилителю.

• Подключение нескольких антенн к репитеру. При построении систем усиления делители суммируют сигнал от нескольких внешних антенн или, наоборот, распределяют усиленный сигнал на несколько внутренних (сервисных) антенн для расширения зоны покрытия;
• Разводка сигнала от внешней антенны. Входящий с улицы сотовый сигнал может быть распределен на три отдельных модема, чтобы дать доступ к подключению большому числу пользователей;
• Применение в измерительных стендах. Устройство также используется в связке с анализаторами спектра, VNA, генераторами сигналов и другой аппаратурой для проведения отладочных работ или тестирования радиоэлектронных систем.

Корпус устройства выполнен из металла и оснащен крепежными выступами для надежной фиксации на стене или другой плоской поверхности. Сплиттер рассчитан на эксплуатацию в любых климатических условиях при температуре воздуха от -40°C до +60°C. Класс защиты корпуса IP55 допускает его установку как внутри зданий, так и на улице при условии защиты от прямого воздействия сильных осадков.

Чтобы приобрести разветвитель 1/3 с разъемами SMA-female, добавьте его в корзину и оформите заказ на сайте. Для получения консультации по товару или помощи в расчете системы усиления связи свяжитесь с нашими инженерами по телефону 8 (800) 777-54-20!
