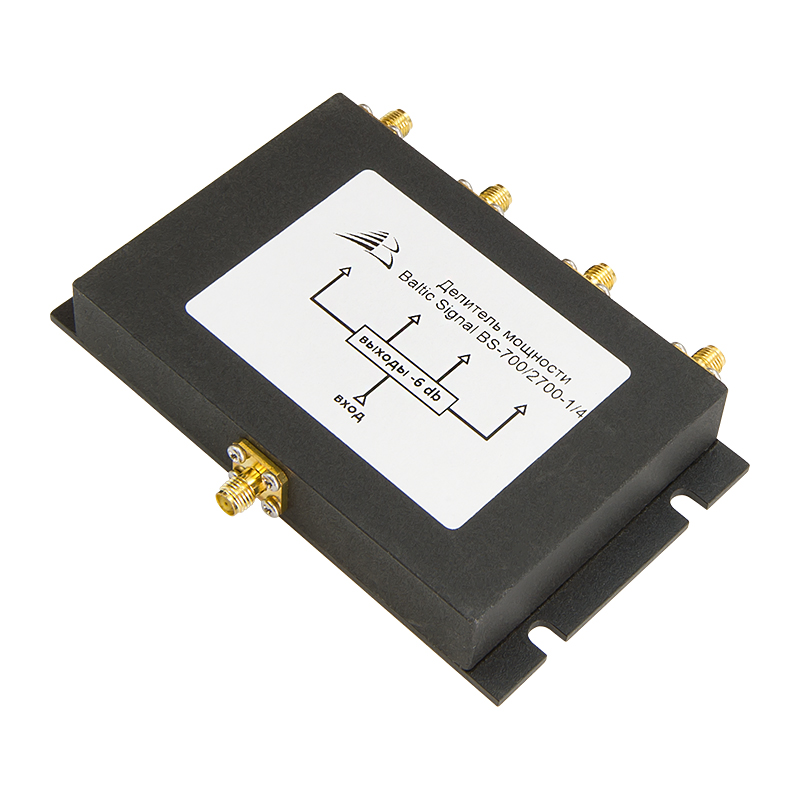

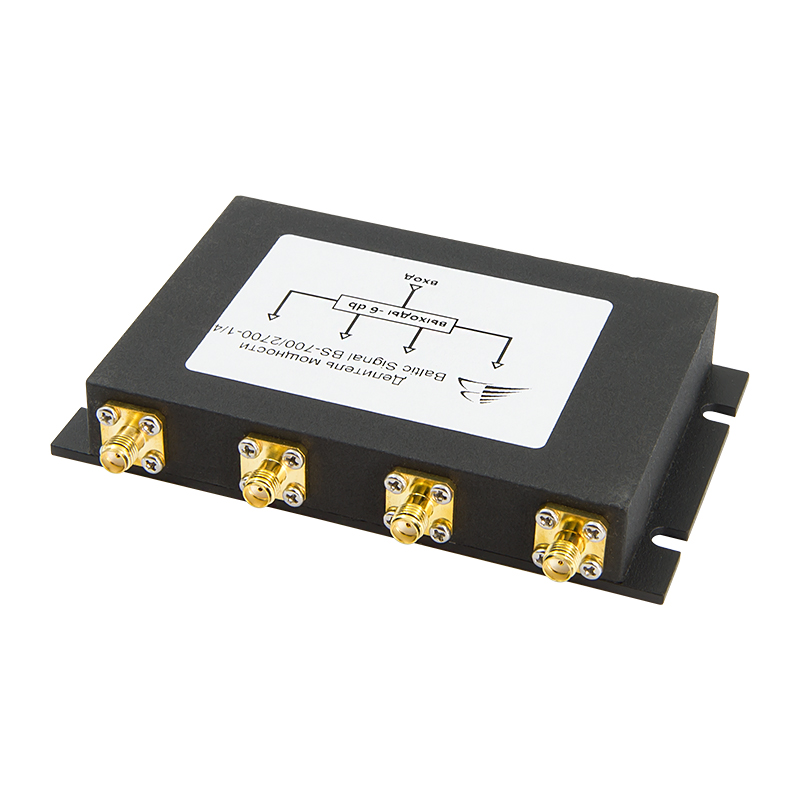

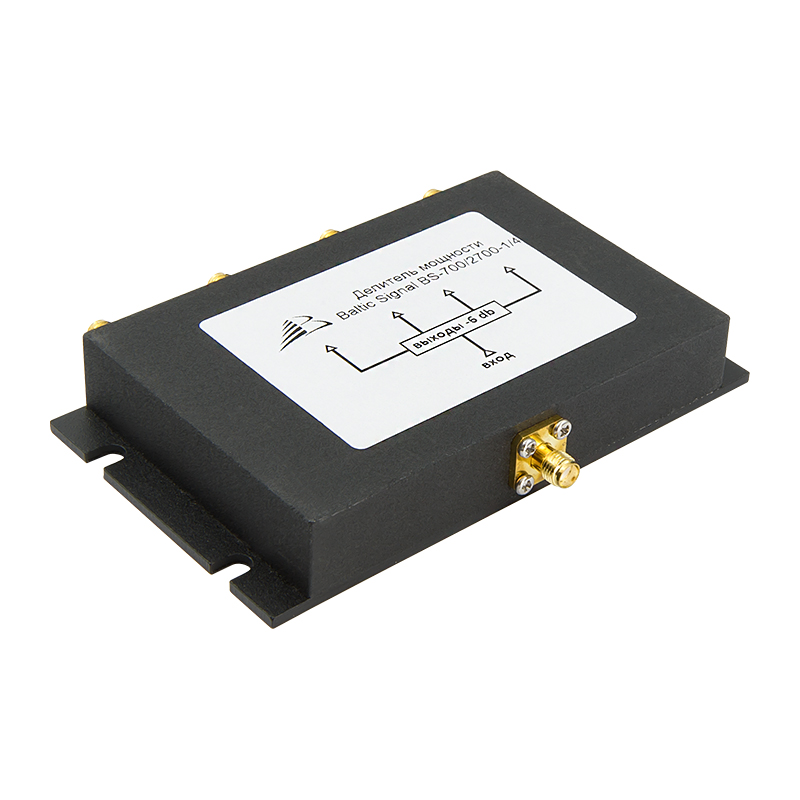

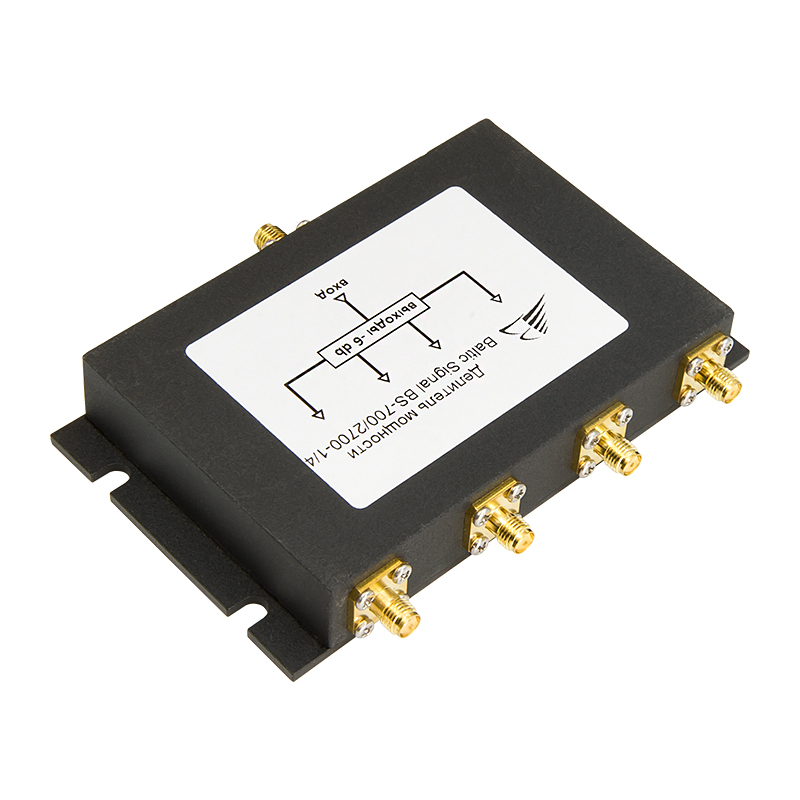

Разветвитель BS-700/2700-1/4 с разъемами SMA-female служит для распределения мощности ВЧ-сигнала по нескольким линиям. Чаще всего он используется с репитерами и другой активной радиоаппаратурой для балансировки мощности при установке нескольких антенн, магистральных усилителей или создании сложных систем с последовательными и каскадными подключениями. Делитель имеет 1 вход и 4 выхода.

Делитель по схеме Уилкинсона с высокой развязкой

Наши делители SMA выполнены по известной схеме Уилкинсона на базе платы с четвертьволновыми проводниками и резисторами. Плата помещена в прочный металлический корпус, экранирующий прибор от внешних радиоволн.

• Рабочая частота от 700 до 2700 МГц. Широкий диапазон частот делает прибор совместимым с оборудованием мобильной связи GSM/3G/LTE, некоторыми протоколами WiFi (2,4 ГГц), а также другими стандартами связи для телеметрии и управления;
• Равномерное деление сигнала 1 на 4. Прибор оснащен одним общим входом и четырьмя выходами. Входной сигнал распределяется по выходам в равной пропорции, затухание на каждом выходе составляет 6 дБ + вносимые потери;
• Миниатюрные разъемы SMA-серии. Эта версия разветвителя оснащена компактными SMA-розетками. Серия соединителей SMA используется в приборах, где важна компактность: в автомобильных усилителях, переносных анализаторах, LTE-роутерах, Bluetooth-адаптерах и т. п. Для устройств с полногабаритными разъемами доступна версия с N-розетками;
• Стабильное волновое сопротивление 50 Ом. Схема Уилкинсона имеет преимущество перед более простыми Т-образными делителями за счет согласования по импедансу. Все выходы имеют стабильный импеданс 50 Ом, который соответствует системам мобильной связи;
• Высокая изоляция трактов. Выходы изолированы друг от друга на уровне 20 дБ или более, что обеспечивает стабильную передачу с минимальными помехами. Также, благодаря низкой интермодуляции (-140 дБн), делитель может использоваться для одновременной передачи сигналов на нескольких несущих;
• Поддерживается мощность до 50 Вт. Благодаря высокому порогу допустимой мощности, BS-700/2700-1/4 можно встраивать в полупромышленные системы, например, с мощными репитерами на предприятиях и объектах коммерческой недвижимости;
• Работает на деление и суммирование. Прибор не только делит сигнал с 1 входа, но также суммирует обратный сигнал с 4 выходов. В режиме сумматора мощность одинаковых сигналов суммируется, а сигналы разных частот передаются без изменений.

Корпус защищен от пыли и воды по классу IP55. Его можно использовать в неотапливаемых помещениях или размещать на улице при ограниченном доступе осадков. Рабочая температура — от -40°С до +60°С. На корпусе предусмотрены фланцы (выступы) с вырезами для фиксации болтами или другими метизами к ровной поверхности.

Основные сценарии использования

Делители Baltic Signal используются в системах усиления сотовой связи, но также могут применяться с оборудованием прочего назначения в рабочем диапазоне частот. Основные сценарии подключения:

• Несколько внешних антенн к одному репитеру/модему. Делитель может служить для «сбора» сигнала с нескольких источников, например, разных БС операторов;
• Несколько сервисных антенн к одному репитеру. Для создания равномерного покрытия в помещении может понадобиться установка нескольких раздающих антенн в соседних комнатах или на разных этажах;
• В составе сложных систем связи. Разветвитель осуществляет дистрибуцию сигнала между разными устройствами, часто совместно с направленными ответвителями;
• Для проведения измерений и калибровки. Делители часто нужны в лабораторных стендах для обработки и перенаправления сигнала на разные приборы.
