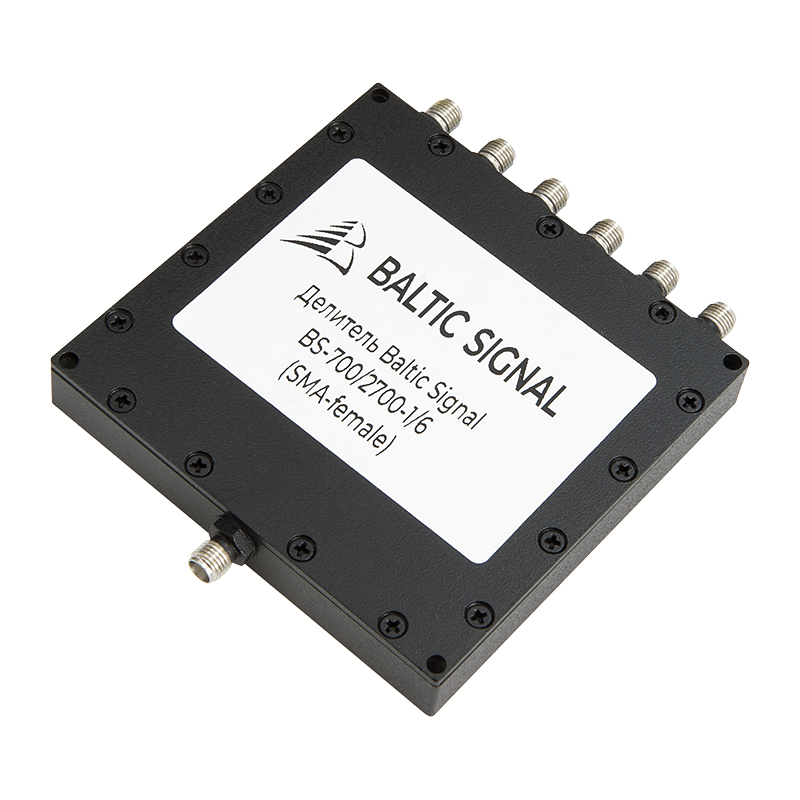

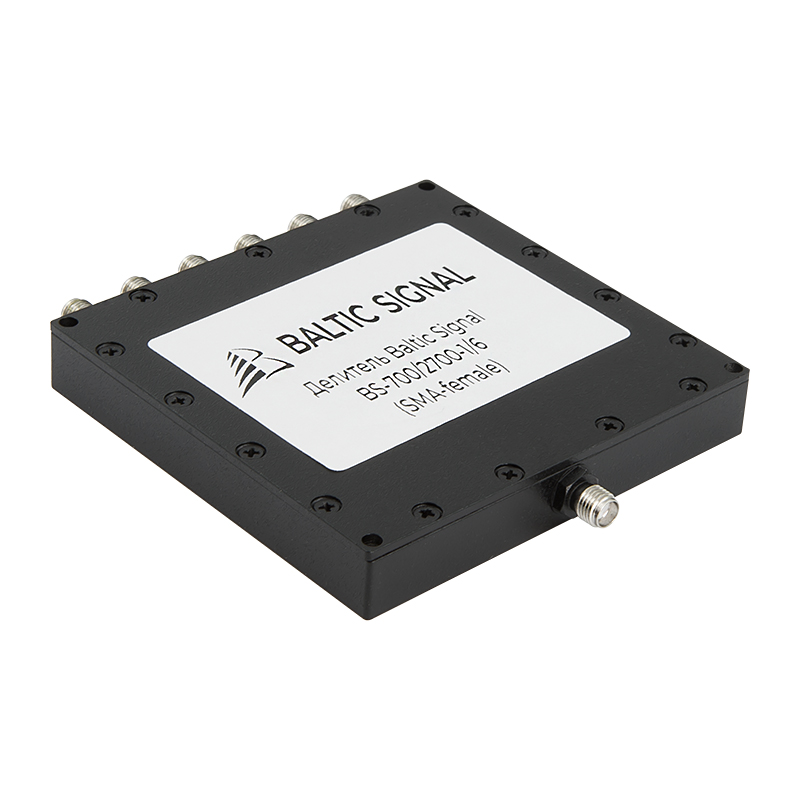

Когда в системе связи требуется подключить несколько антенн или разделить мощность между разными устройствами, без разветвителя не обойтись. Модель BS-700/2700-1/6 с SMA-разъемами — это компактный пассивный инструмент, который обеспечивает корректное распределение радиочастотного сигнала на шесть каналов.

Схема на базе решения Уилкинсона

Делители Baltic Signal реализованы по классической схеме Уилкинсона с применением четвертьволновых линий и согласующих резисторов. Конструктивно они выполнены на печатной плате, помещенной в экранированный металлический корпус, который обеспечивает защиту от внешних радиопомех.

• Диапазон 700–2700 МГц. Универсальный рабочий спектр позволяет использовать прибор в мобильных сетях (GSM, 3G, LTE), беспроводных сетях WiFi (2,4 ГГц) и других технологиях радиоуправления и телеметрии;
• Одинаковое деление на 6 каналов. Один входной сигнал равномерно распределяется на шесть выходов, при этом каждое направление получает сигнал с ослаблением примерно 7,8 дБ плюс внутренние потери;
• Компактные SMA-разъемы. Версия с SMA-female идеально подходит для устройств, где важны небольшие габариты: портативных анализаторов, LTE-модемов, автомобильных усилителей, Bluetooth-адаптеров и др.;
• Согласованное сопротивление 50 Ом. Применение схемы Уилкинсона позволяет обеспечить идеальное согласование по импедансу, что особенно важно в сетях мобильной связи;
• Уровень изоляции трактов свыше 16 дБ. Развязка снижает взаимные наводки и минимизирует помехи. Низкий уровень интермодуляции (-140 дБн) позволяет одновременно передавать несколько несущих;
• Поддержка мощности до 50 Вт. Высокий предел допустимой нагрузки делает устройство подходящим для полупромышленных решений — от корпоративных комплексов до крупных производственных объектов;
• Функция сумматора. Помимо распределения входного сигнала на шесть направлений, делитель работает в обратном режиме — объединяет сигналы с нескольких линий в один канал.

Корпус устройства защищен от пыли и влаги по стандарту IP55. Прибор может эксплуатироваться как внутри помещений без отопления, так и на улице при ограниченном воздействии осадков. Диапазон рабочих температур — от -40°С до +60°С. Для удобного монтажа на корпусе предусмотрены сквозные отверстия.

Где используется делитель 1/6?

Разветвители Baltic Signal применяются не только в системах усиления сотовой связи, но и в других проектах, где важна корректная работа в частотном диапазоне 700–2700 МГц. Наиболее типичные варианты применения:

• Подключение нескольких внешних антенн к одному модему или репитеру, в том числе для приема сигналов от разных базовых станций;
• Равномерное распределение мощности между внутренними антеннами для создания зон покрытия в нескольких помещениях или на разных этажах;
• Применение в составе комплексных систем связи совместно с направленными ответвителями;
• Использование в лабораторных стендах и измерительных комплексах для разведения сигнала по нескольким каналам.

Чтобы заказать делитель 1-на-6 с SMA-разъемами, добавьте товар в корзину и оформите заказ на сайте. По всем вопросам обращайтесь к нашим специалистам по номеру 8 (800) 777-54-20!
