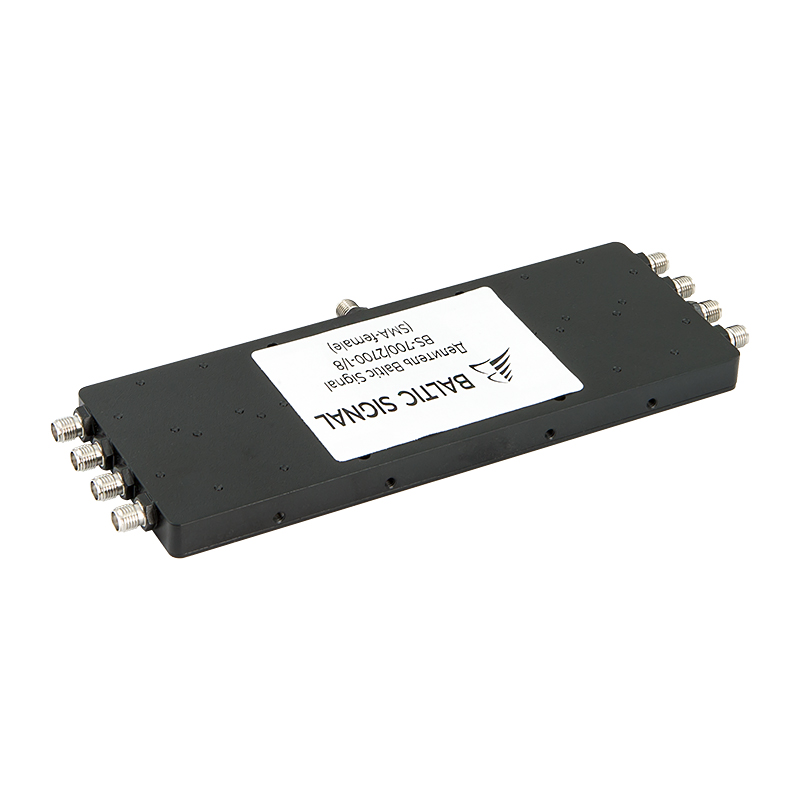

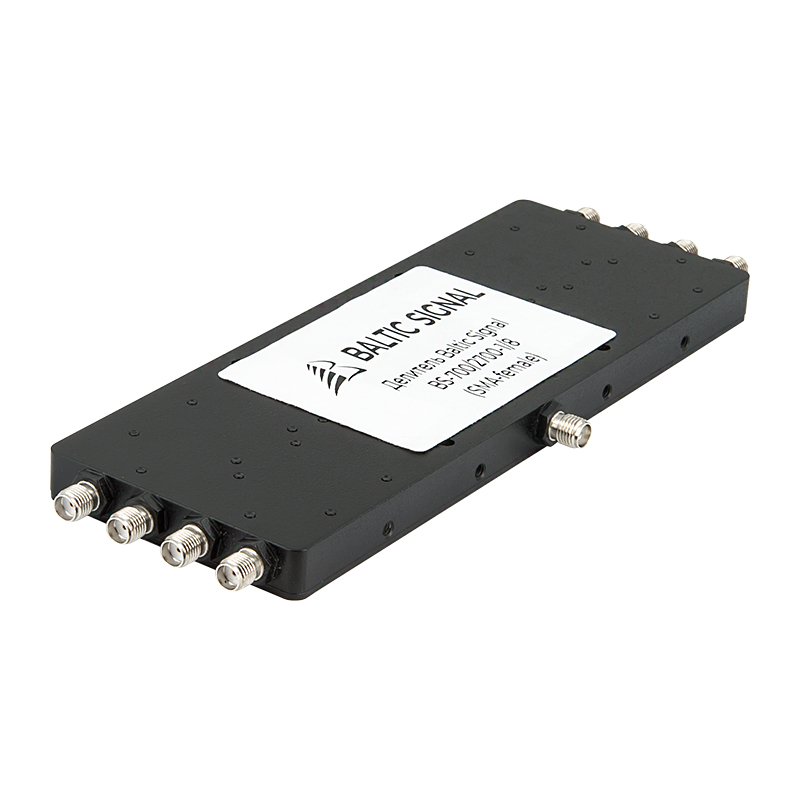

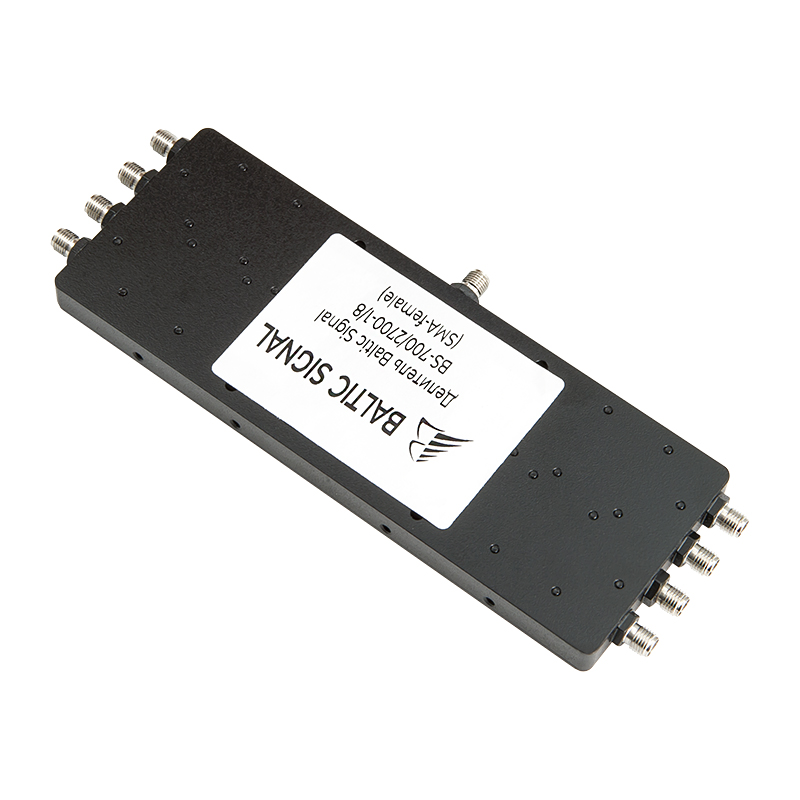

Когда необходимо одновременно подключить несколько антенн к источнику сигнала или разделить один сигнал между разными устройствами, используется специальный компонент — делитель мощности. Модель BS-700/2700-1/8 с коннекторами SMA — это компактное решение, которое разделяет входящий радиочастотный поток сразу на восемь линий и объединяет их в обратном направлении.

Делитель 1-на-8 для оборудования с разъемами SMA

Устройство создано по схеме Уилкинсона с применением четвертьволновых линий и резисторов согласования. Внутренний модуль смонтирован на печатной плате и заключен в экранированный металлический корпус, который защищает от внешних помех.

• Широкий рабочий диапазон (700–2700 МГц). Прибор поддерживает мобильные стандарты (GSM, UMTS, LTE), WiFi на частоте 2,4 ГГц, а также многие радиоканалы управления и телеметрии;
• Равное распределение 1/8. Один вход преобразуется в восемь независимых выходов. Каждая линия получает сигнал с затуханием 9,03 дБ + небольшие внутренние потери;
• Миниатюрные разъемы SMA-female. Подходят для оборудования, где важны размеры и точность соединений: портативные анализаторы, усилители для транспорта, LTE-модемы, Bluetooth-модули и др.;
• Согласование по импедансу 50 Ом. Схема Уилкинсона обеспечивает идеальное соответствие волнового сопротивления, что важно для стабильности мобильной связи;
• Хорошая изоляция (более 16 дБ). Развязка между портами снижает уровень взаимных наводок и помех. Низкая интермодуляция (-140 дБн) позволяет одновременно передавать несколько несущих частот, не опасаясь их паразитного воздействия друг на друга;
• Допустимая мощность — до 50 Вт. Прибор подходит не только для домашних сетей, но и для полупромышленных систем, включая корпоративные комплексы и объекты производства;
• Работа в обратном направлении. Делитель можно использовать и как сумматор, объединяя несколько сигналов в один.

Корпус соответствует стандарту IP55 — он не боится пыли и влаги. Рабочий температурный диапазон — от -40°С до +60°С, что позволяет использовать прибор как в помещениях, так и на улице (при умеренном воздействии осадков).

Где применяют?

Делитель Baltic Signal 1/8 используют в разных задачах:

• Для подключения нескольких антенн к одному репитеру, чтобы создать обширную зону покрытия. Дополнительно могут использоваться направленные ответвители для балансировки мощности в отдельных зонах;
• Для связи между основным и вспомогательным усилителями;
• Для равномерного распределения мощности WiFi между сервисными антеннами;
• В лабораториях и на испытательных стендах, где требуется подача одного сигнала сразу на несколько входов.

Хотите заказать делитель мощности на восемь линий с разъемами SMA-female? Добавьте его в корзину на сайте и оформите покупку. Для консультации по оборудованию звоните нашим специалистам: 8 (800) 777-54-20.
