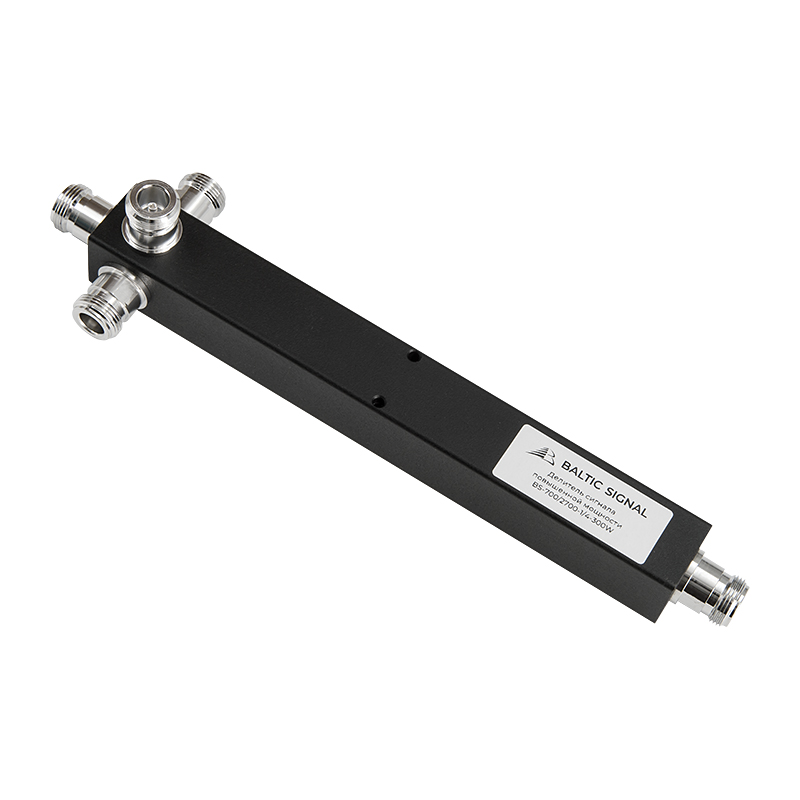

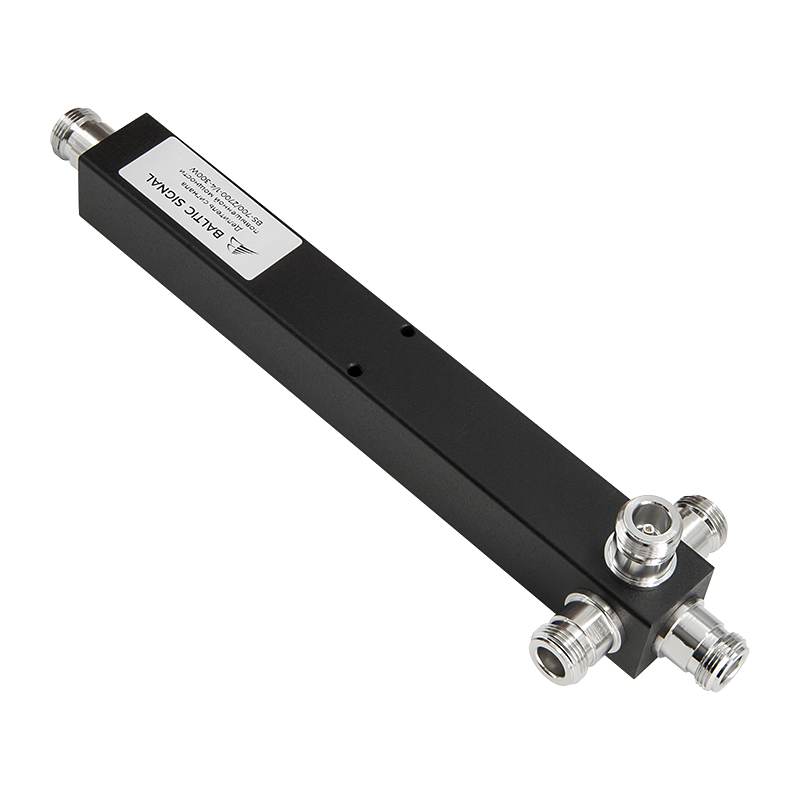

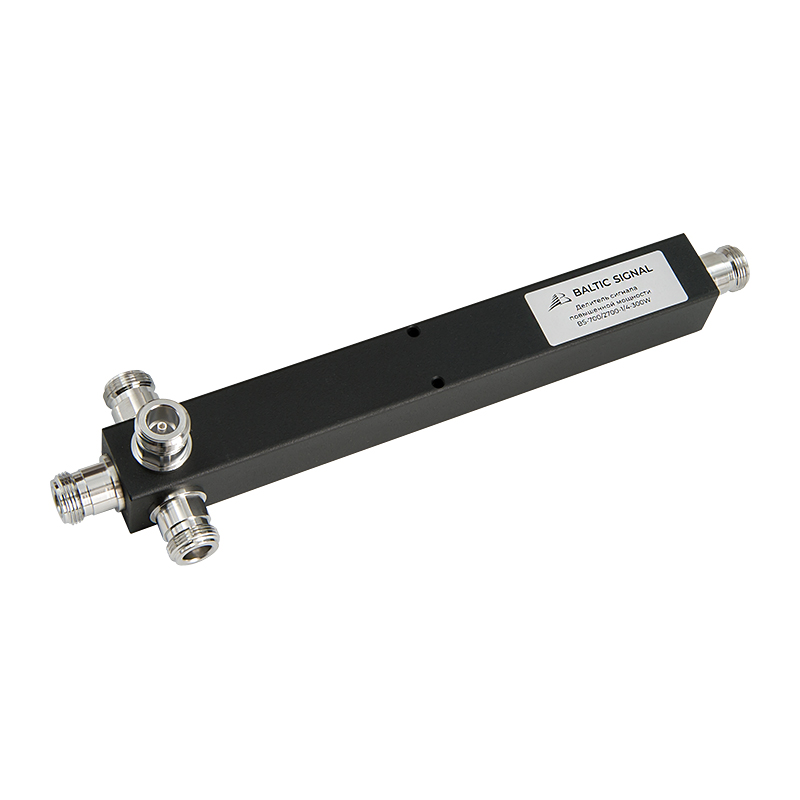

Делитель Baltic Signal 1/4 с поддержкой источников высокой мощности до 300 Вт используется в составе БС операторов, промышленных системах усиления связи и других решения индустриального класса. Прибор распределяет сигнал с одного входа на 4 выхода и суммирует сигналы с обратных направлений. Рабочий диапазон частот 700–2700 МГц охватывает основные мобильные стандарты (2G, 3G, LTE), некоторые виды WiFi (2,4 ГГц) и другие стандарты связи, телеметрии и автоматики.

Когда используется делитель на 4 направления?

Разделить сигнал на несколько линий может понадобиться для его дистрибуции в разные помещения или доставки до разных устройств. При помощи делителя можно:

• Перенаправить сигнал от передатчика радиомодуля к нескольким антеннам, образующим зону покрытия вокруг БС;
• Распределить сигнал от усилителя (репитера) на несколько сервисных антенн или дополнительных усилителей-бустеров;
• «Собрать» сигнал от нескольких источников для их обработки одним сотовым модулем или измерительным прибором.

Во всех случаях приоритетной задачей является деление с малыми потерями. С этой целью в составе делителя используются качественный проводник и разъемы, которые вносят минимальное дополнительное затухание.

Делитель мощного сигнала для ВЧ-систем

BS-700/2700-1/4-300W отличается низкими показателями КСВн и интермодуляции, выдерживает высокую подводимую мощность и пригодна для использования в суровых уличных условиях.

• Широкий диапазон частот 700–2700 МГц. Делитель можно использовать с системами сотовой связи, а также WiFi-передатчиками (802.11b/g/n на частоте 2,4 ГГц), с некоторыми устройствами IoT/M2M, а также с приборами под лицензируемые промежутки частот;
• Выдерживает мощность до 300 Вт. Эта модель адаптирована для передатчиков, мощность которых может достигать 300000 мВт. Такие источники сигнала применяются в составе БС операторов, авиационного оборудования, комплексах военной/правительственной связи и т. п. Для прочих задач доступна версия BS-800/2500-1/4 (до 100 Вт) или делитель на схеме Уилкинсона (до 50 Вт);
• Пониженная интермодуляция. Паразитное влияние сигналов на разных частотах (PIM 3-го порядка) не превышает -150 дБн. Это позволяет использовать делитель в системах, где передается сразу несколько несущих, например, в мультидиапазонных комплектах с репитерами;
• Потери до 6 дБ на делении. Входной поток равномерно распределяется по выходам, что приводит к его ослаблению на 6 дБ. Вносимые потери при прохождении сигнала по внутреннему проводнику и разъемам — до 0,4 дБ;
• Распространенные разъемы N-розетки. Коннекторы имеют сопротивление 50 Ом и используются в радиотехнике. Согласование по импедансу выполняется за счет заранее рассчитанной формы проводящего элемента. Для промышленных установок выпускается версия с коннекторами 4.3-10-female;
• Прочный корпус и устойчивость к воздействиям. Металлический корпус защищен по уровню IP65, а рабочая температура находится в промежутке от -40°C до +60°C.

Прибор легко интегрируется в радиосистемы, является пассивным (не требует подведения питания) и не нуждается в обслуживании. Чтобы купить делитель 1/4, нажмите «В корзину» и оформите заказ. Задать вопрос или заказать разработку индивидуального проекта усиления можно по телефону 8 (800) 777-54-20!
