Кабель 10D-FB CCA LSZH FR (черный)

Кабель 10D-FB CCA LSZH FR (черный)

Артикул: BS8040
SKU: 10D-FB CCA LSZH FR

Профессиональный кабель для радиосвязи 10D-FB используется для соединения репитеров, линейных усилителей, антенн, раций и прочего оборудования в диапазоне частот до 6 ГГц.

270 р.

  • Товар в наличии

Профессиональный кабель для радиосвязи 10D-FB используется для соединения репитеров, линейных усилителей, антенн, раций и прочего оборудования в диапазоне частот до 6 ГГц. Эта марка имеет центральную жилу из алюминия, плакированного медью, и наружную оболочку без галогенов в составе. Кабель подходит для монтажа на длинных участках (30 метров и более), в том числе на объектах, которым предстоит прохождение проверки пожарной инспекцией.

Кабель с низкими потерями для слабого сигнала

Серия кабелей 10D разрабатывалась с учетом высоких требований к радиосистеме. Кабель имеет внушительный центральный проводник (Ø3,5 мм) и итоговую оболочку большого диаметра (Ø13,0 мм). По такой кабельной линии сигнал передается с малым затуханием, обеспечивая качественную и бесперебойную работу системы усиления связи даже при плохих исходных условиях. Кабель подходит для передачи сигнала частотой от 0 и 6000 МГц, а лучшие результаты достигаются в диапазонах мобильной связи до 3000 МГц.

Сфера применения кабеля включает разнообразные радиочастотные установки, включая системы усиления с репитерами (от GSM до 5G), LTE-роутерами и модемами. Также он может соединять WiFi-точки доступа, элементы WISP-систем, использоваться для коммутации различных соединений типа точка-точка (мосты).

По своим характеристикам 10D-FB практически не уступает фидеру 1/2″ SF, однако при этом обладает более классической конструкцией с гибким экранным слоем. Кабель предлагает следующие преимущества:

  • Низкое затухание даже на больших участках кабельных трасс. Потери, которые вносятся коаксиальным кабелем, обусловлены законами физики, однако большой диаметр и качественные материалы коаксиальной линии позволяют снизить эти показатели. При дистанции 10 метров марка 10D-FB имеет затухание всего 10,25 дБ на частоте GSM-900, около 16,25 дБ на частотах UMTS-2100 и порядка 19,8 дБ при работе в стандарте LTE-2600;
  • Соответствие нормам пожарной безопасности. Благодаря LSZH-оболочке, кабель адаптирован для общественных зданий и помещений с массовым скоплением людей. В случае пожара оболочка не будет поддерживать горение и выделять опасные газообразные продукты;
  • Гибкость кабеля для прокладки в помещениях. Удобство монтажа в том числе определяется минимальным радиусом изгиба кабеля. Несмотря на большой диаметр, 10D-FB можно прокладывать в помещениях, не имеющих специального оснащения для слаботочных линий;
  • Импеданс 50 Ом для соединения радиоустройств. Волновое сопротивление 50 Ом соответствует номинальному для большинства радиоприборов. Это общепринятый индустриальный стандарт, который поддерживается производителями сотовых устройств, беспроводного оборудования семейства 802.11, навигационных приборов и т. п.;
  • Поддержка прижимных коннекторов N-type. Чаще всего на кабель этой марки устанавливаются сборные разъемы N-серии. Эти проверенные временем соединители гарантируют качественный контакт и низкие вносимые потери;
  • Работа в любое время года. Рабочий диапазон температур кабеля находится в промежутке от -40°C до +95°C. Это позволяет эксплуатировать линии связи практически в любых условиях: на улице и в помещениях в любой сезон.

Что внутри? Объясняем структуру кабеля

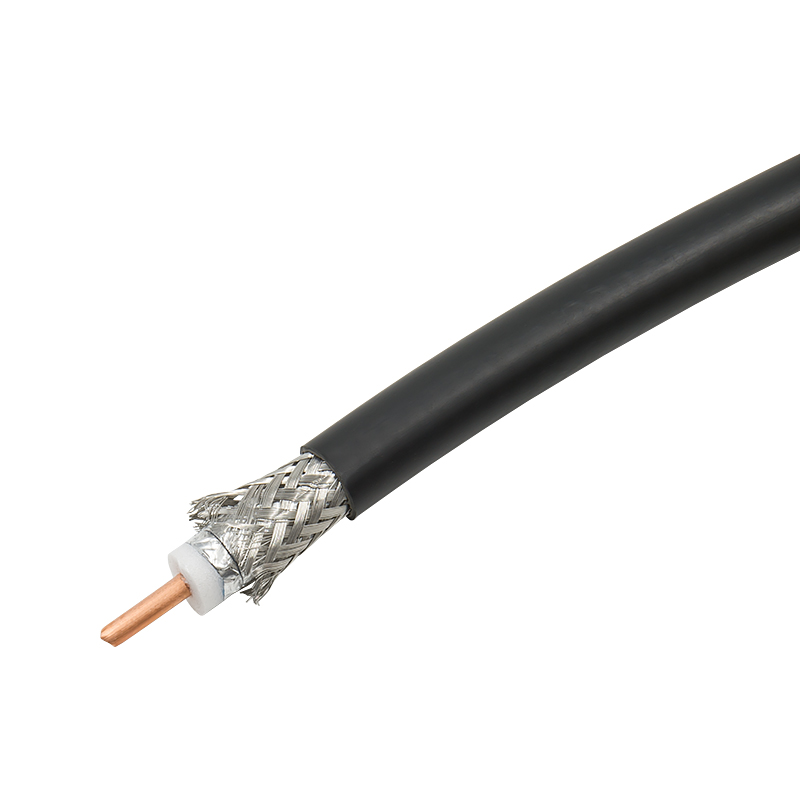

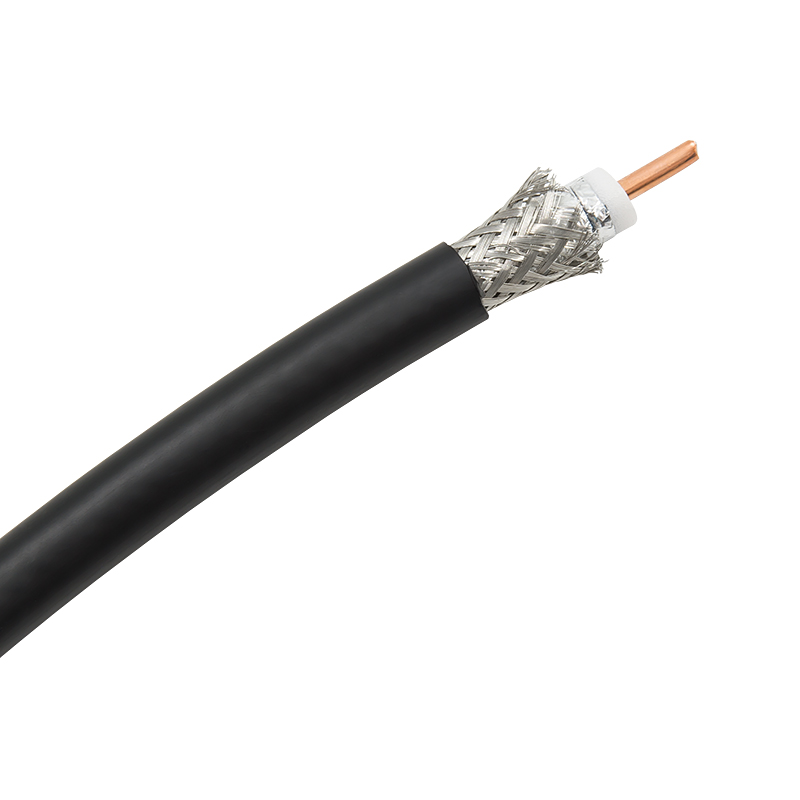

10D-FB — это коаксиальный кабель, который состоит из соосно расположенных элементов. В центре располагается проводник, который окружен диэлектриком, экраном и защитной оболочкой. Кабель реализован таким образом, что на каждом участке расстояние между проводником и экраном одинаково.

Структура состоит из следующих элементов:

  • Центральный проводник — CCA Ø3,5. Основной проводящий элемент состоит из алюминиевой проволоки, покрытой тонким слоем меди. Благодаря этому версия CCA является более экономной, чем аналогичная версия с цельной медной жилой. Опасаться роста потерь при этом не стоит — ВЧ-сигнал передается преимущественно по наружному слою проводника, поэтому снижения производительности не происходит;
  • Диэлектрик (изолятор) — вспененный полиэтилен Ø10,0 мм. Диэлектрик важен не только для сохранения размеров кабеля, но также для соблюдения его основных характеристик. Так, диэлектрическая проницаемость полиэтилена и правильный диаметр задают волновое сопротивление 50 Ом;
  • Защитный экран — фольга + оплетка Ø10,8 мм. Двойной слой экрана защищает линию передачи от посторонних источников электромагнитного излучения. Это важно при групповой прокладке несколько линий связи, которые могут давать «наводки» друг на друга;

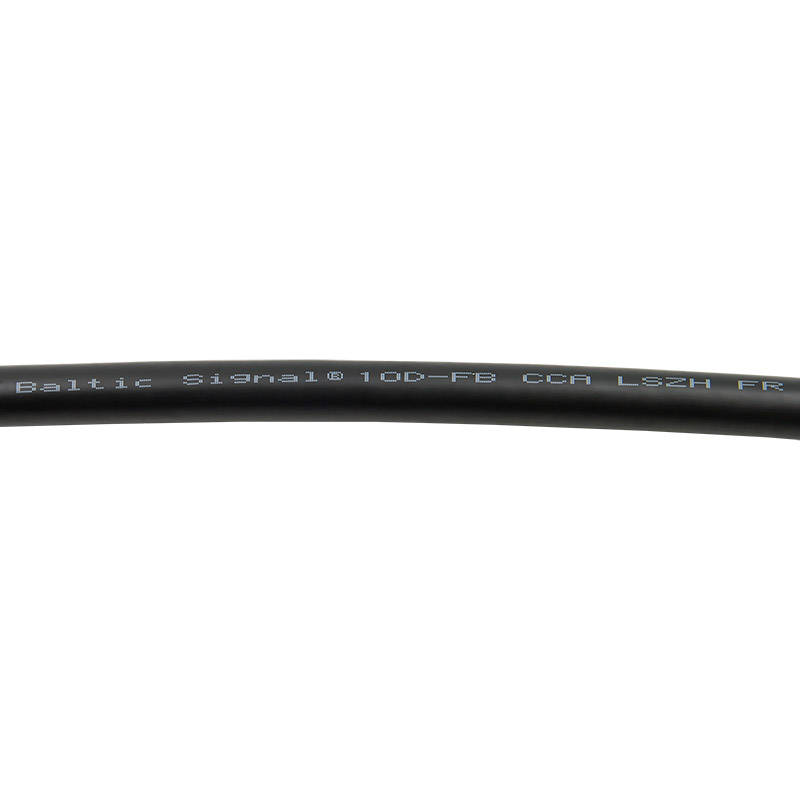

  • Защитная оболочка — огнестойкий полиэтилен Ø13,0 мм. Наружный слой провода состоит из полиэтилена без галогенов. Этот материал не поддерживает горение, а при соприкосновении с огнем выделяет минимальное количество дыма.

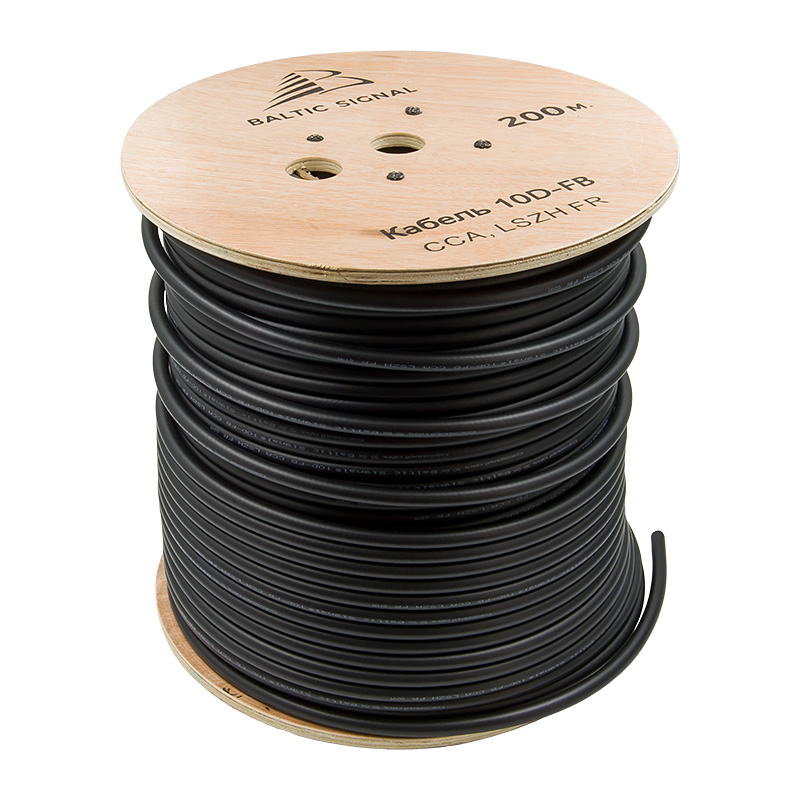

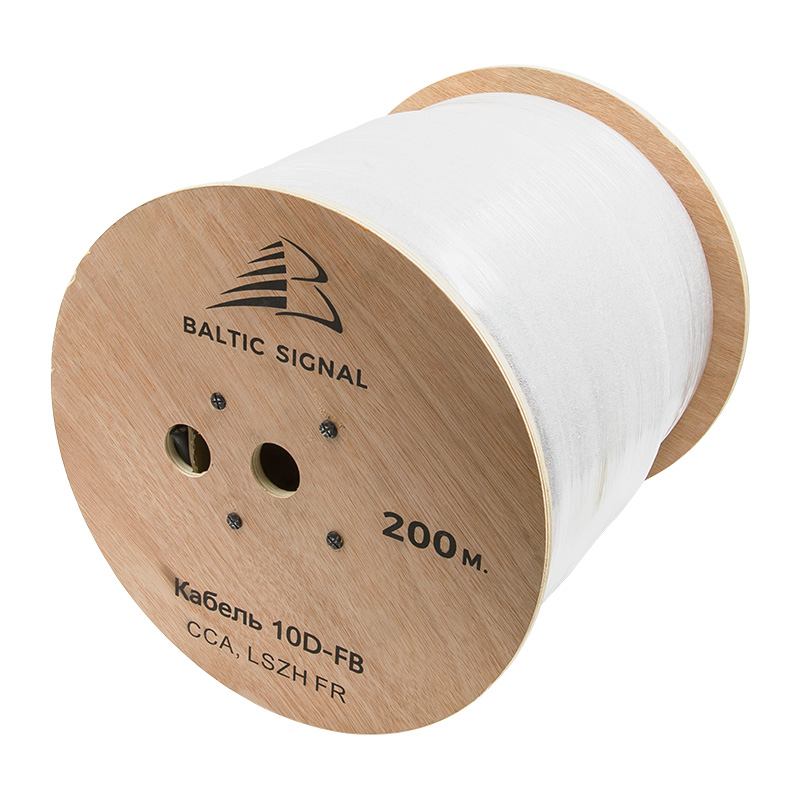

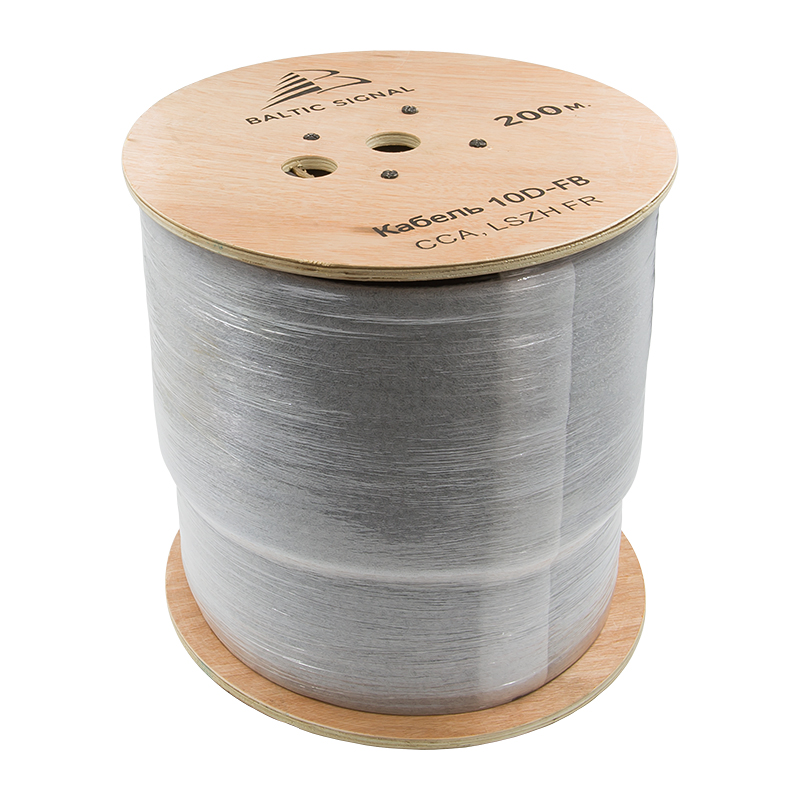

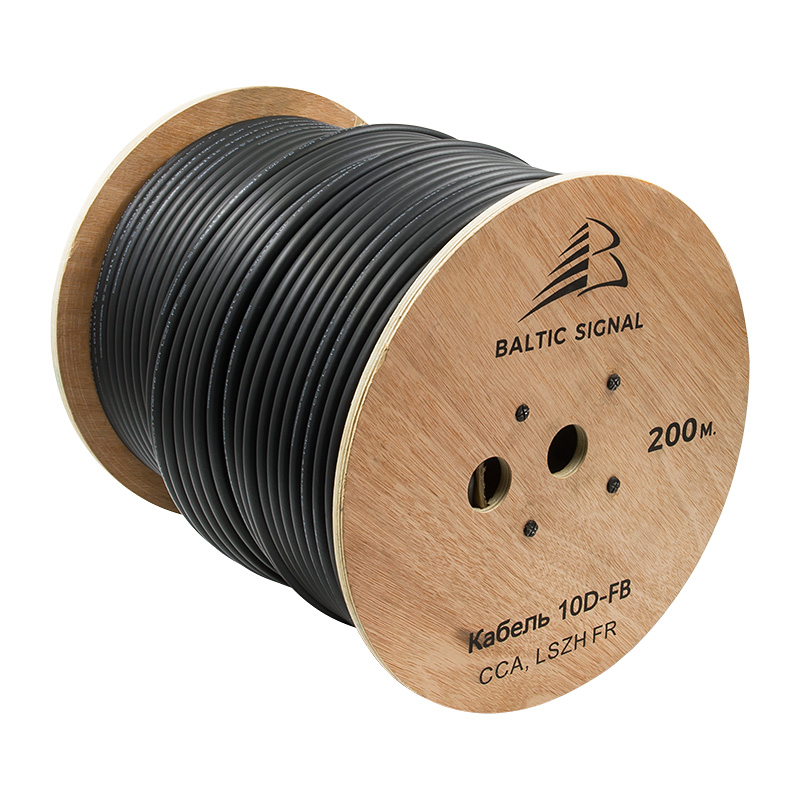

Провод поставляется в деревянных катушках длиною 200 метров. Покупать катушку целиком не обязательно! Можно заказать нужную длину, заполнив поле «Количество» (в метрах) или выбрать готовую кабельную сборку из ассортимента.

Цена указана за 1 метр погонный.

Марка кабеля 10D-FB CCA LSZH FR
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 3,5 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 10,0 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 216 x 0,16 мм (120%)
Диаметр экрана 10,8 мм
Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
Внешняя оболочка (диаметр) 13,0 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 85 дБ
Сопротивление внутреннего проводника по постоянному току 4 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
Минимальный радиус изгиба (однократный) 65 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 1000 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +95°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +95°C
Длина кабеля в бухте 200 м
Вес 16 кг / 100 м
