Радиокабель серии 10D-FB с проводником из чистой меди и наружным огнестойким слоем на базе базгалогенного полиэтилена. Данная разновидность коаксиального кабеля применяется для минимизации потерь при соединении устройств на больших расстояниях (от 10 до 30 м и более). Также кабель применим при работе с ослабленным и «зашумленным» сигналом. Благодаря использованию LSZH-оболочки, кабельные линии можно прокладывать на объектах, где проводятся пожарные проверки.

Производительный кабель для радиосигнала 0–6 ГГц

Кабельная серия 10D-FB имеет диаметр около 13 мм и характеризуется низкими потерями, которые позволяют объединять радиооборудование на дистанции нескольких десятков метров. Как правило, к этому кабелю прибегают при прокладке трасс длиною 30 м и более, а также для передачи сигнала малой мощности (например, для сохранения его качеств при трансляции от антенны к репитеру). Рабочий диапазон 10D охватывает частоты от 0 до 6 ГГц, чаще всего он используется на частотах сотовой связи до 3000 МГц.

При помощи 10D-FB можно соединять антенны с репитерами мобильной связи, точками доступа WiFi, GSM-шлюзами, маршрутизаторами LTE, приемниками GNSS и другими видами устройств. Низкий коэффициент затухания позволяет эксплуатировать эту марку в системах с большим числом разветвлений, вспомогательных бустеров и сервисных антенн.

Среди важных преимуществ данной версии:

• Малые потери мощности. Кабель эффективен как на частотах GSM-связи (900/1800 МГц), так и на более высоких LTE-частотах (вплоть до 2600 МГц). Например, затухание на частотах GSM-900 не превышает 10,25 дБ / 100 м, на частотах DCS-1800 потери составят около 15 дБ на такую же длину, а при использовании стандарта LTE Band 7 — около 19,8 дБ;
• Негорючая оболочка без галогенов. Маркировка LSZH FR обозначает, что внешняя оболочка не подвержена горению и при соприкосновении с огнем производит минимальный объем дыма. Отсутствие опасных галогенов — важный фактор, который снижает токсичность дыма во время пожара;
• Кабель хорошо гнется. Несмотря на внушительный диаметр, кабель по-прежнему можно прокладывать в любых помещениях без использования специальных держателей и лотков. Он хорошо гнется и выдерживает частые разгибания;
• Стандартный импеданс 50 Ом. Единство волнового сопротивления — важный параметр любой радиосистемы. Благодаря сопротивлению 50 Ом, марка 10D совместима с радиоустройствами различных видов, включая модули БС, усилители, беспроводные WiFi-приборы, системы GPS и ГЛОНСС, стационарные и переносные рации и т. п.;
• ВЧ-разъемы N-type. Для данной серии выпускаются как прижимные, так и обжимные коннекторы N и некоторых других типов;
• Устойчивость к холоду, свету и влаге. Оболочка провода рассчитана на температурный режим от -40°C до +95°C. Она не трескается на солнце, сохраняет свои характеристики на морозе и подходит для прокладки снаружи и внутри зданий.

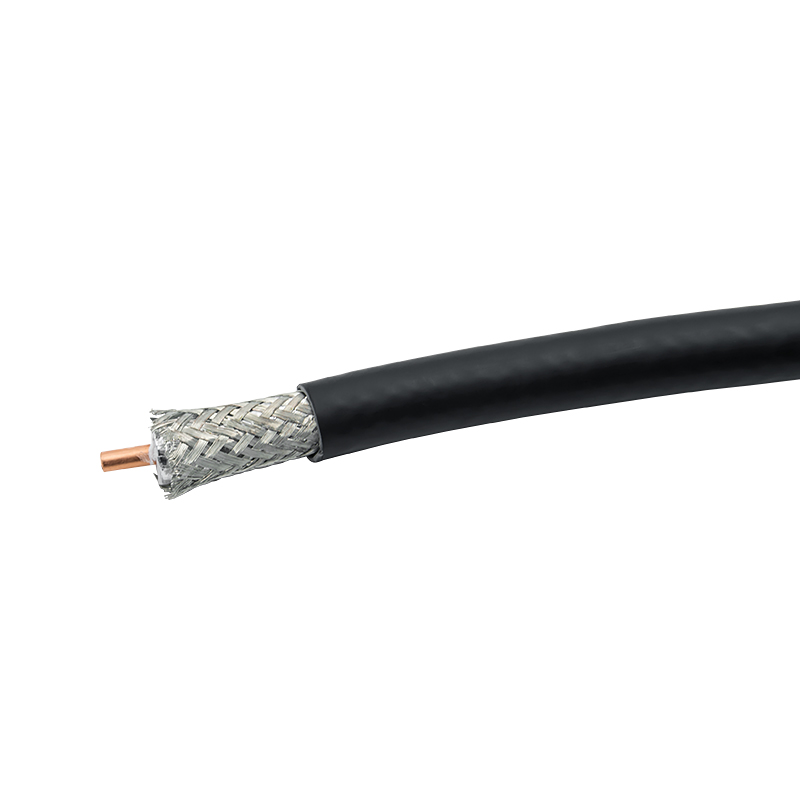

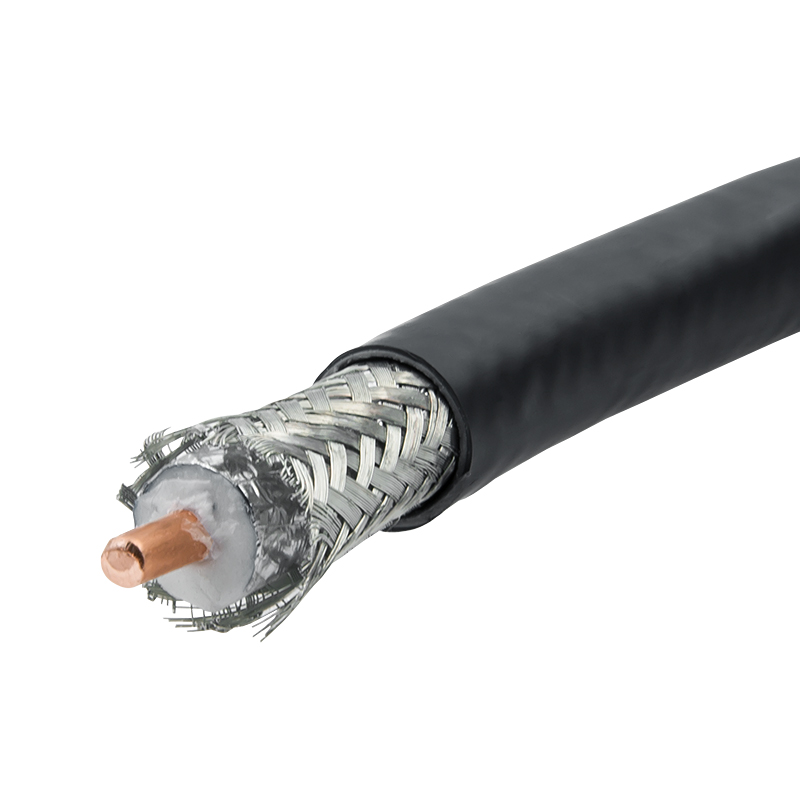

Структура: проводник, диэлектрик, экран и оболочка

Коаксиальный кабель имеет внутренние элементы, размещенные параллельно друг другу на одной оси. Такая конструкция гарантирует, что основные рабочие характеристики провода будут единообразны и не будут меняться из-за изгибов во время прокладки.

Внутренние элементы имеют следующие параметры:

• Медная жила (3,5 мм диаметром). Кабель CU-версии (с проводником из чистой меди) является наиболее производительной и эффективной средой передачи. Проводник гибкий, не трескается и не коррозирует;
• Диэлектрик Foam PE (10,0 мм диаметром). Изоляционный материал представляет собой застывшую пену полиэтилена. Его диэлектрическая проницаемость и диаметр в том числе определяют импеданс кабеля (50 Ом);
• Двойной экран (10,8 мм диаметром). Экранирующий слой включает фольгу и оплетку высокой плотности. Вместе они препятствуют воздействию посторонних помех на линию передачи;

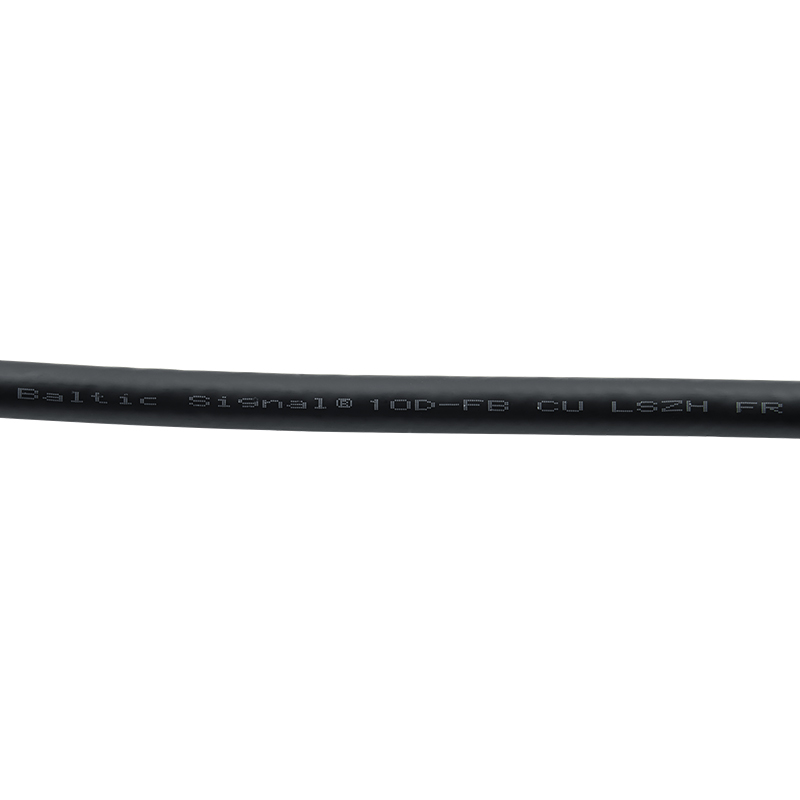

• Наружная оболочка (13,0 мм диаметром). Оболочка LSZH FR не подвержена горению и не содержит галогенов, что делает этот кабель безопасным для использования в общественных заведениях, офисах и других общедоступных местах.

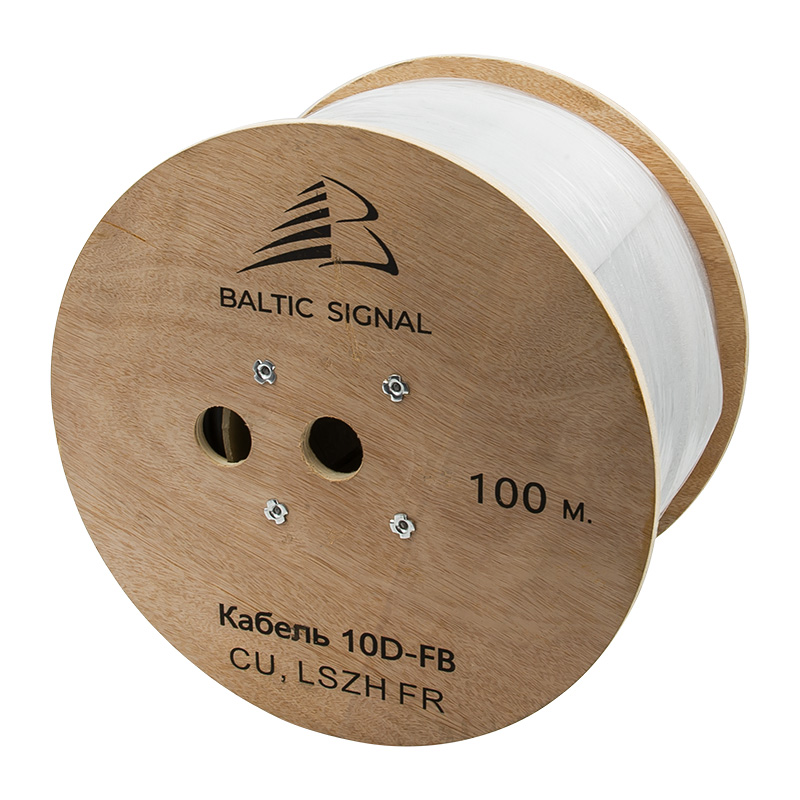

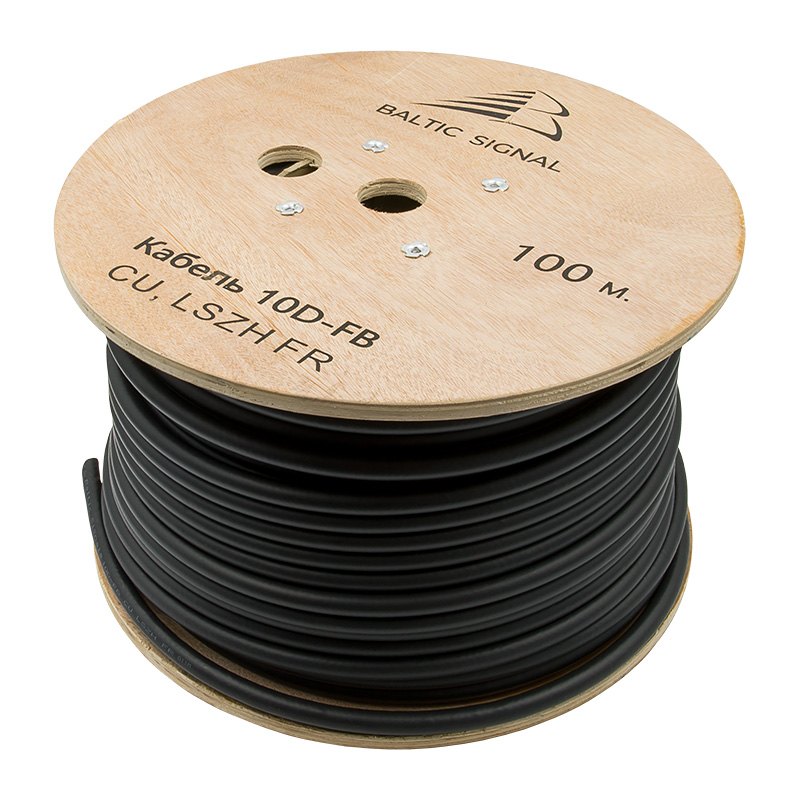

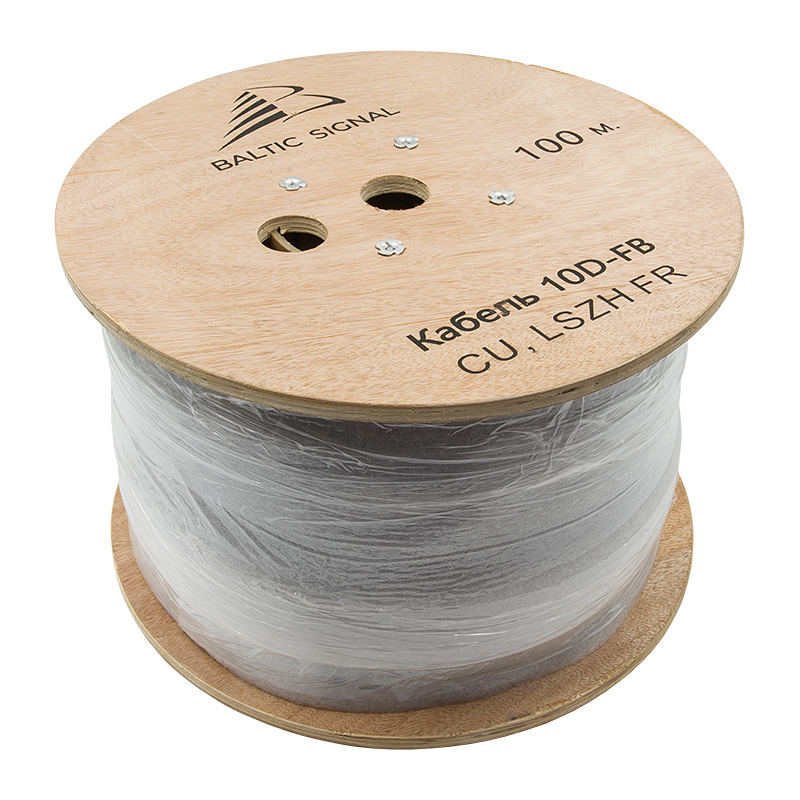

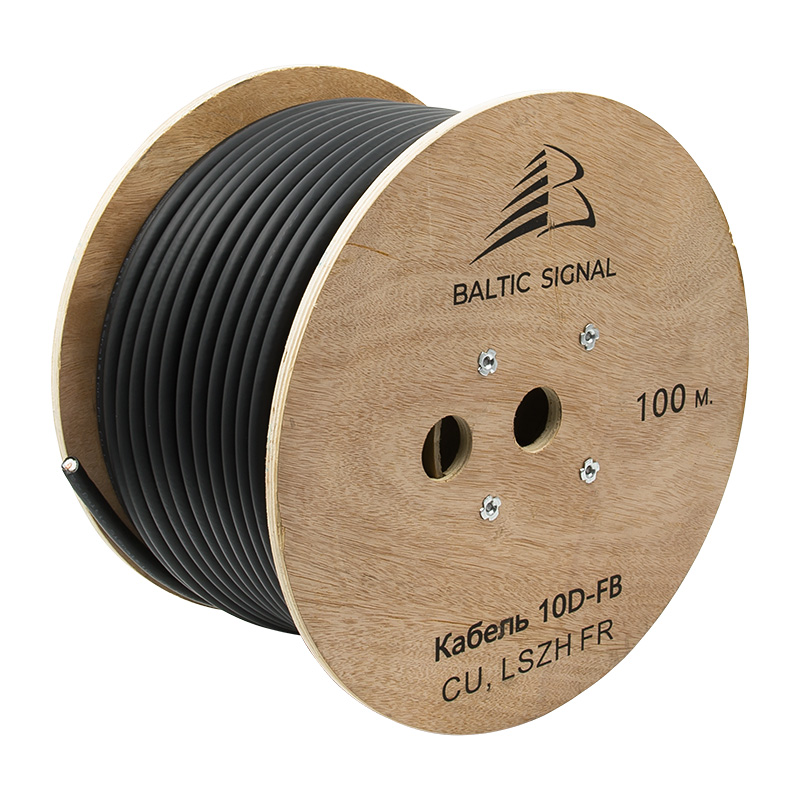

Поставка кабеля по умолчанию — в бобинах по 100 м. Вы также можете заказать кабель отрезком нужной длины, указав желаемый метраж в поле «Количество». После оформления заказа наш менеджер свяжется с вами для уточнения деталей!

Цена указана за 1 метр погонный.
