Коаксиальный кабель 5D-FB CCA LSZH FR — версия популярной марки 5D-FB с негорючей оболочкой LSZH FR и бюджетной жилой CCA. Кабель работает в диапазоне частот 0–6000 МГц и служит для подключения GSM/LTE-репитеров, LTE-роутеров, WiFi-аппаратуры и разнообразных антенных систем. Оболочка с низким дымовыделением и без галогенов позволяет монтировать кабель там, где действуют требования пожарной безопасности — в офисных центрах, торговых и других общественных зданиях.

Омедненный проводник и огнестойкая оболочка

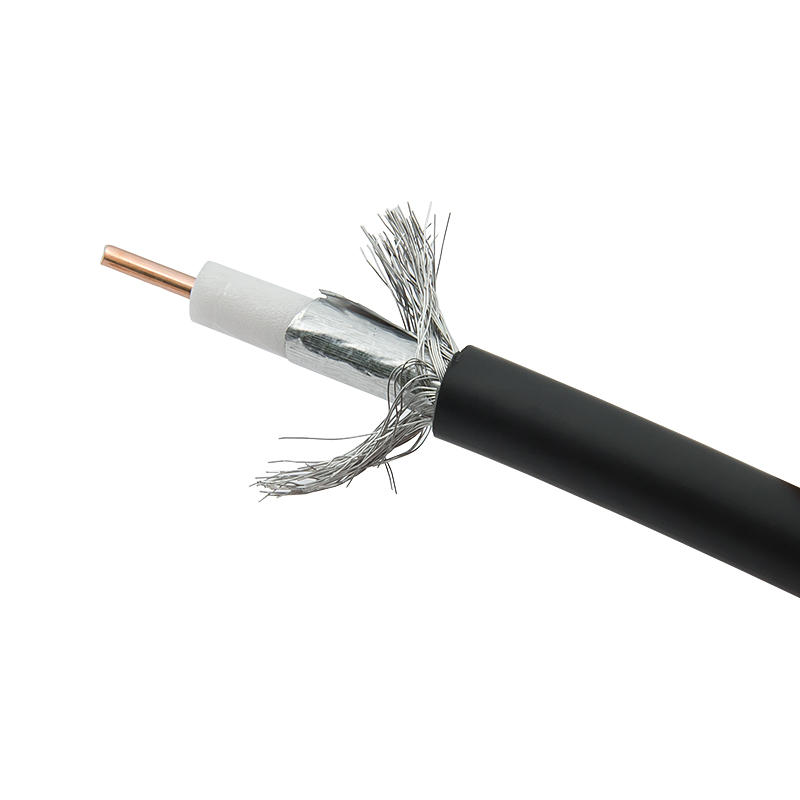

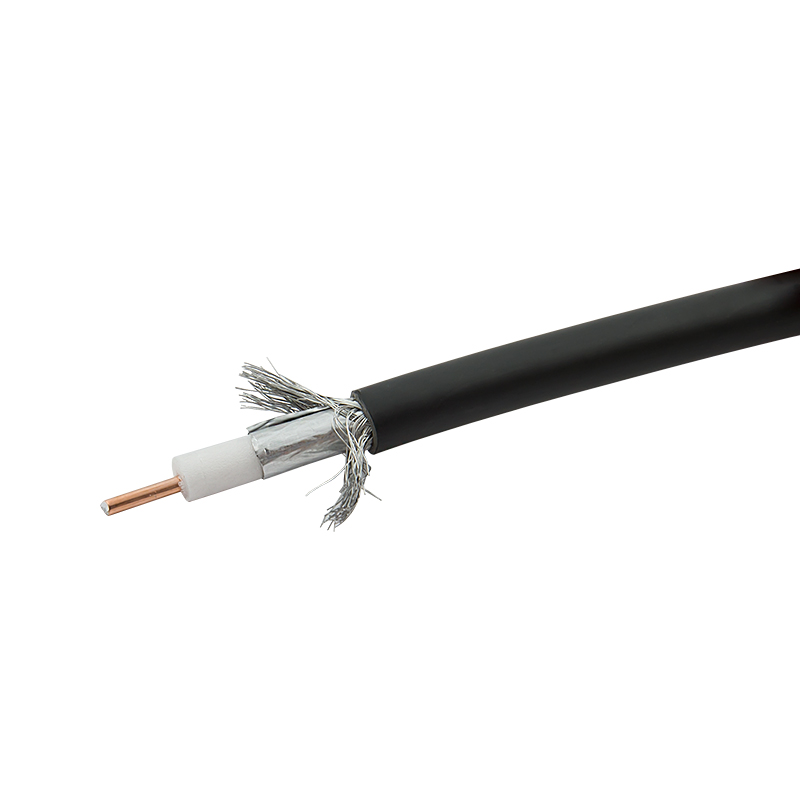

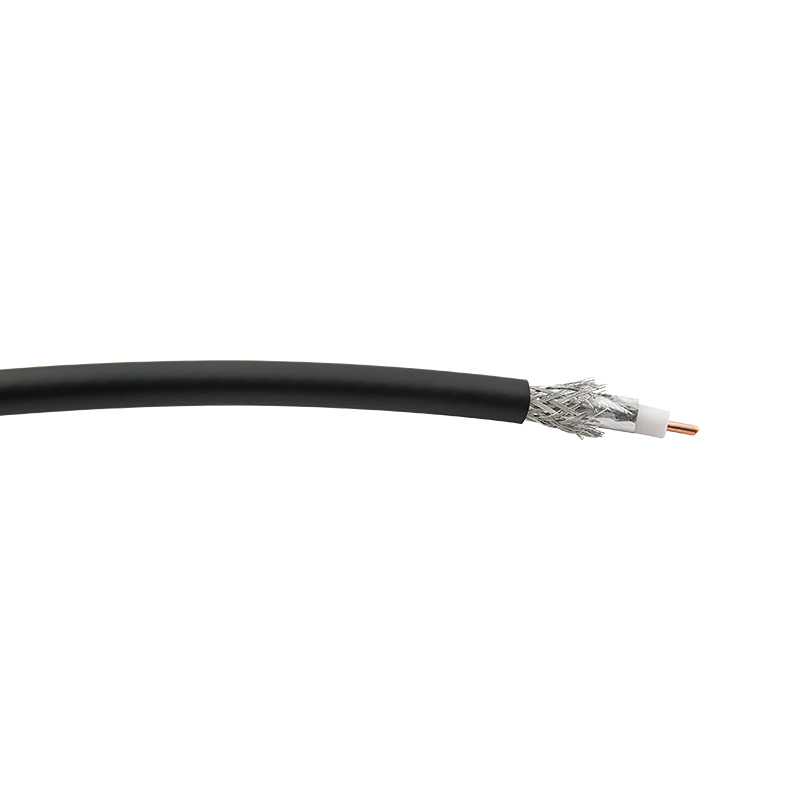

Структурно кабель аналогичен марке 5D-FB CCA PVC, но в качестве наружной оболочки в нем используется полиэтилен с нулевым содержанием галогенов и низким дымовыделением.

• Центральная жила ⌀1,80 мм. Алюминиевый сердечник с тонким медным покрытием сверху. Такая конструкция легче и дешевле сплошной меди и при этом полностью справляется с типовыми трассами внутри здания длиной 10–20 метров. Поскольку ВЧ-сигнал передается по наружному слою жилы, именно медная плакировка определяет уровень затухания кабеля;
• Вспененный полиэтилен-диэлектрик ⌀4,90 мм. Слой диэлектрика фиксирует центральный проводник ровно по оси провода и определяет стандартное волновое сопротивление на уровне 50 Ом;
• Двухсоставный экран ⌀5,64 мм. Экранирует конструкцию двухступенчатая защита — сначала алюминиевая фольга вплотную к диэлектрику, а поверх нее оплетка из алюминиево-магниевого сплава;
• Снаружи — оболочка LSZH FR ⌀7,54 мм. Расшифровка обозначения простая: Low Smoke — минимум дыма при нагреве, Zero Halogen — без токсичных галогенных соединений в составе, Fire Retardant — материал тормозит распространение огня, в том числе при групповой прокладке. Поэтому кабель с такой маркировкой используют в офисных центрах, торговых объектах и других зданиях.

Где востребована такая версия 5D-FB?

Коаксиал встраивается в системы усиления сотового сигнала и мобильного интернета: соединяет наружные и комнатные антенны с усилителями, LTE-роутерами, модемами и WiFi-оборудованием. Именно эту версию логично закладывать в проекты для бизнес-центров, магазинов, кафе и других общественных помещений, где помимо электрических параметров важен официальный класс негорючести проводки (например, при сдаче объекта пожарному надзору).

Затухание растет с частотой ожидаемо для кабеля такого класса: на GSM-диапазоне 900 МГц кабель теряет около 20 дБ на каждые 100 метров, а на LTE-2600 — около 37 дБ на ту же длину. Типичные трассы 5D-FB имеют длину 10–20 м: при таких значениях потери остаются в пределах, приемлемых для бюджета большинства проектов.

Совместимые разъемы

Под этот коаксиал подходят разные коннекторы — N-type, SMA, TNC, BNC, FME. Одни модели устанавливаются на кабель через опрессовку, другие крепятся прижимным механизмом — конкретный способ монтажа зависит от серии выбранного разъема. Подобрать нужный разъем можно в каталоге.

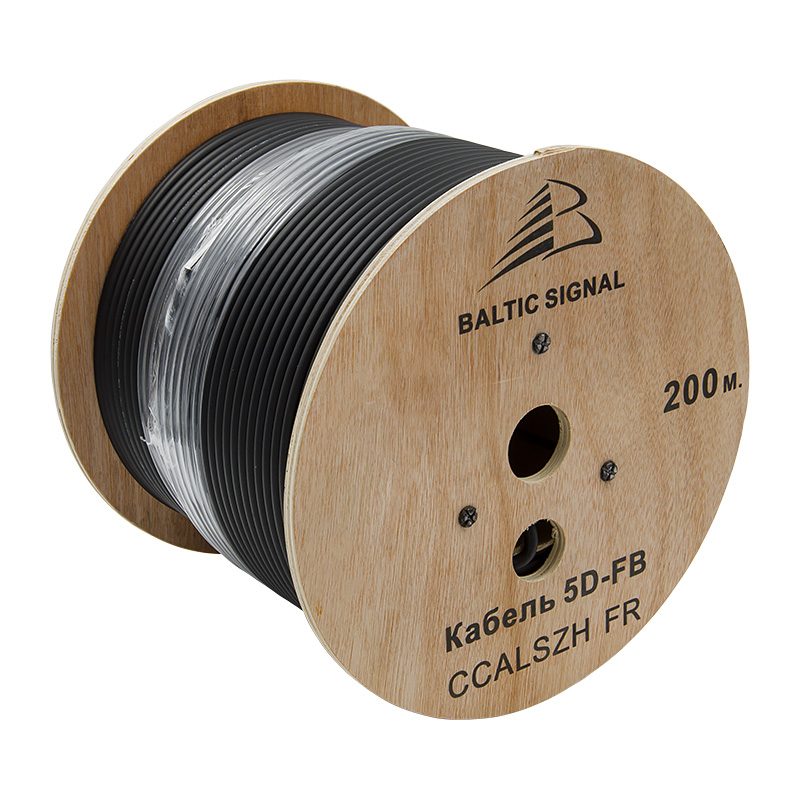

Заводская бухта кабеля — 200 метров, но на условия заказа это не влияет: вы можете указать нужное количество метров прямо на странице товара перед добавлением в корзину, а стоимость считается за погонный метр. Для расчета проекта или других вопросов звоните по номеру 8 (800) 777-54-20!

Цена указана за 1 метр погонный.
