Радиокабель небольшой толщины LMR-100 предназначен для работы с высокочастотными сигналами. Его применяют для подключения антенн и передатчиков на малых дистанциях, организации измерительных цепей, а также для создания компактных переходников (пигтейлов). Благодаря малому диаметру (всего 2,8 мм), LMR-100 удобно монтировать внутри устройств и прокладывать рядом с другими кабелями в помещениях.

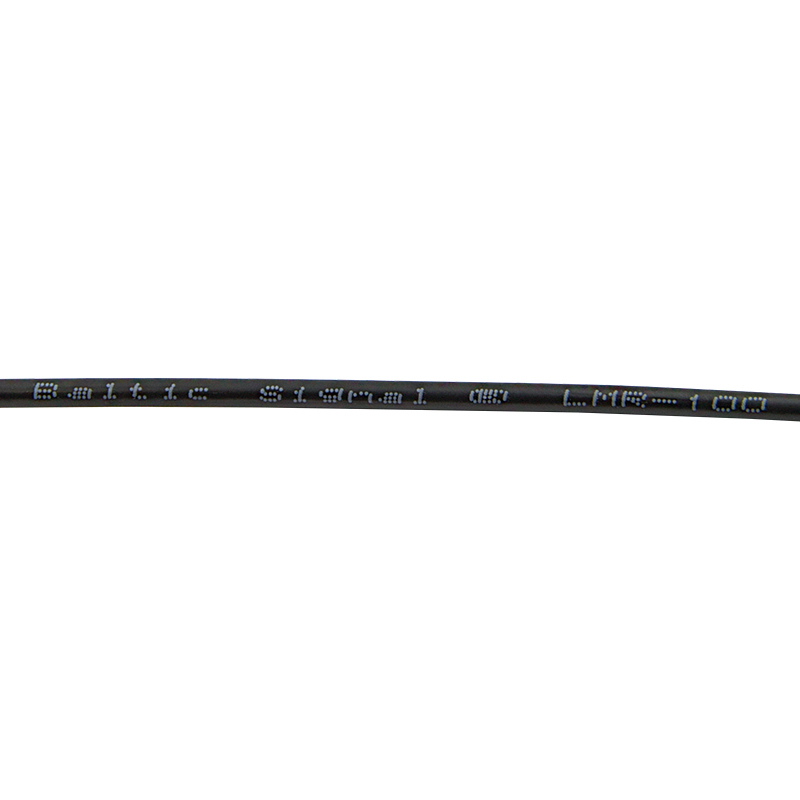

LMR-100 от Baltic Signal является улучшенной версией RG-174. От последнего он отличается однопроволочным центральным проводником и двухслойным экраном (алюминиевая фольга и луженая оплетка). Это обеспечивает высокую помехозащищенность и снижение потерь сигнала. При этом LMR-100 сохраняет совместимость с RG-174 по типу используемых коннекторов.

Технические особенности 50-омного кабеля

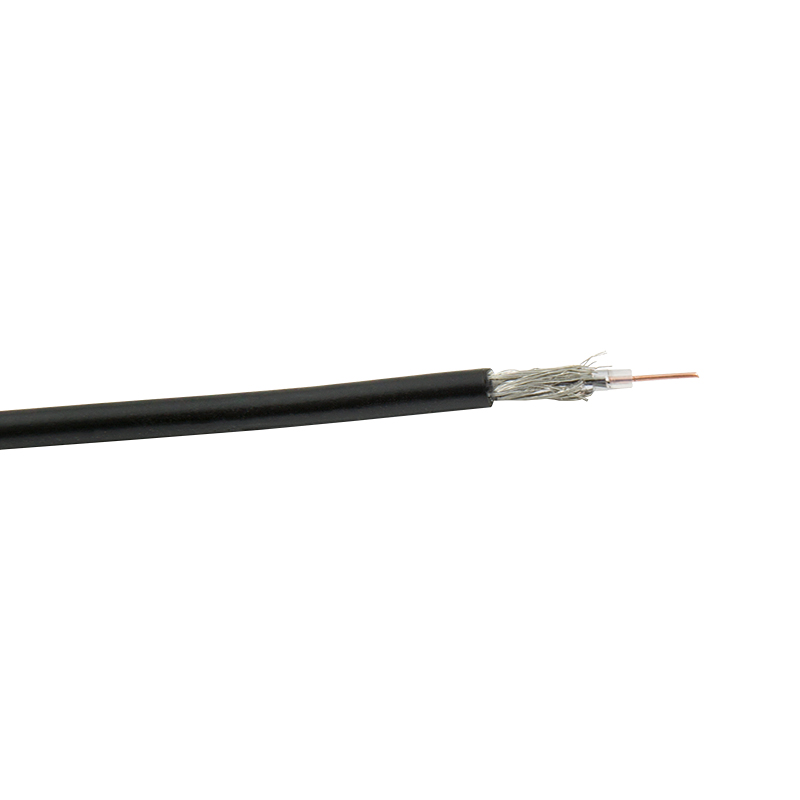

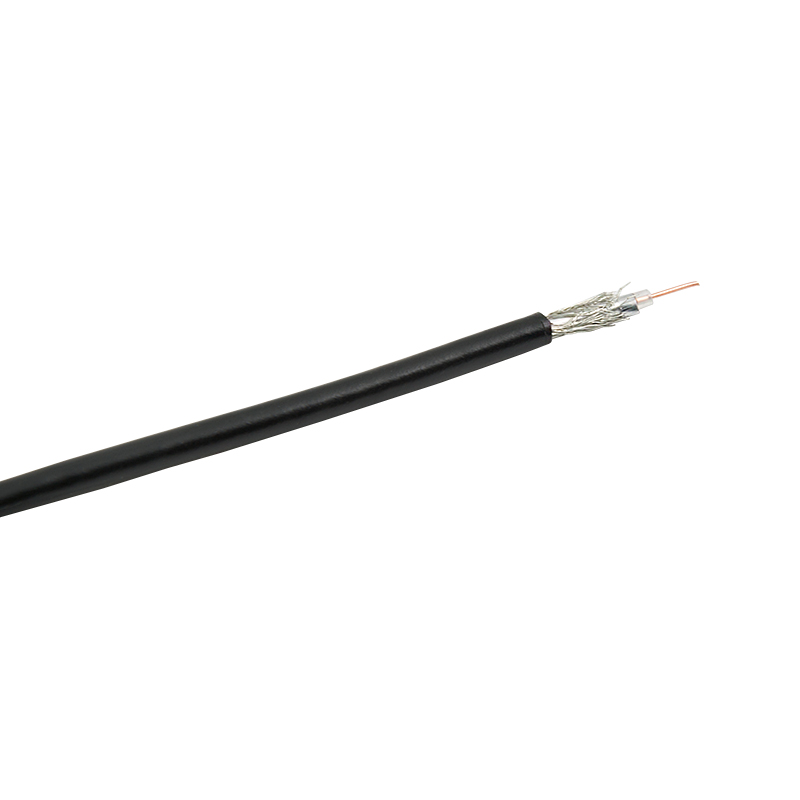

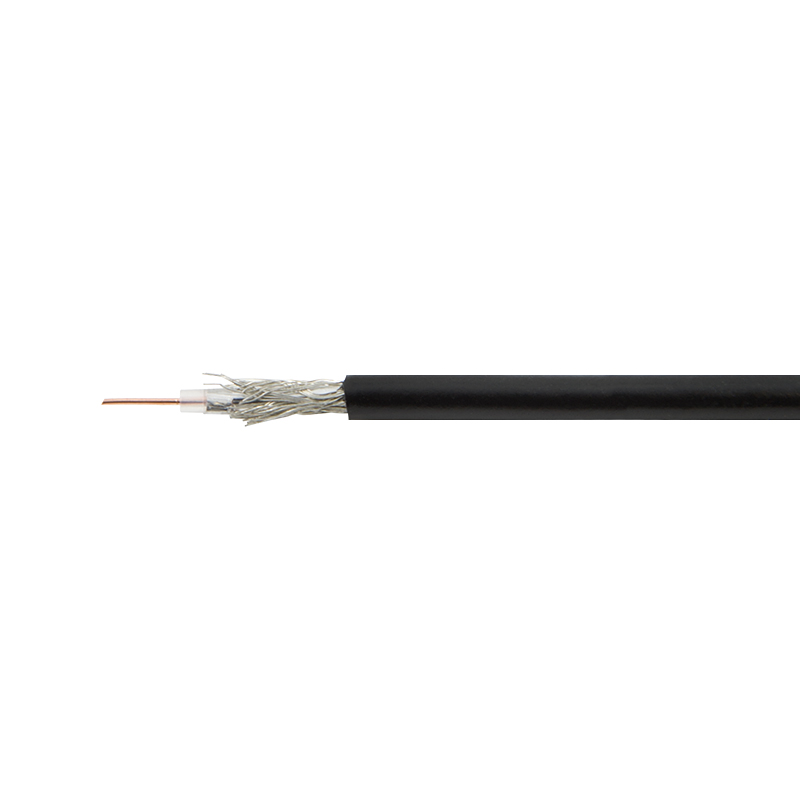

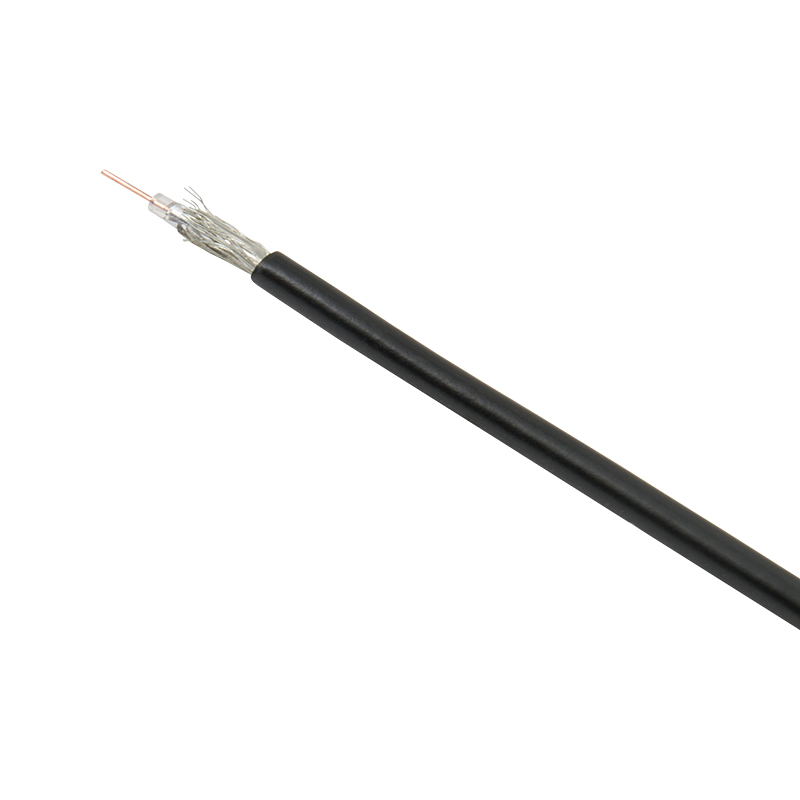

LMR-100 – это коаксиальный кабель для радиочастотных систем с волновым сопротивлением 50 Ом. Его конструкция включает несколько слоев с точно подобранными параметрами:

• Проводящая жила — сплошная медная проволока диаметром 0,46 мм. Медный проводник обеспечивает стабильный сигнал, сохраняя гибкость даже при частых изгибах. Это важно для использования с портативными устройствами и тестовых подключений;
• Изоляция — сплошной полиэтилен диаметром 1,52 мм. Этот слой фиксирует расстояние между проводником и экраном, поддерживая заданный импеданс;
• Экран — комбинация алюминиевой фольги и медной оплетки (общий диаметр 2,11 мм). Два экранирующих слоя защищают линию от электромагнитных помех и наводок;
• Оболочка — прочный ПВХ диаметром 2,80 мм. Материал устойчив к влаге, ультрафиолету и механическим повреждениям.

Кабель рассчитан на эксплуатацию в диапазоне температур от -40°C до +85°C, что позволяет использовать его как внутри помещений, так и на открытом воздухе.

Сферы применения

LMR-100 востребован в различных системах беспроводной связи и мобильных сетей. Основные варианты использования:

• Подключение антенн с врезной конструкцией или магнитным креплением (стандарты GSM/3G/LTE, WiFi, ГЛОНАСС/GPS и др.);
• Изготовление коротких переходников и джамперов;
• Соединение измерительных приборов (анализаторов спектра, ваттметров);
• Организация временных линий связи или резервных каналов.

На частоте 900 МГц потери составляют всего 74,5 дБ/100 м, а на 2700 МГц — 136,5 дБ/100 м. При проектировании системы важно учитывать эти значения при расчете мощности оборудования.

Кабель поддерживает стандартные ВЧ-коннекторы: N, SMA, SMB, TNC и другие. Совместимые разъемы имеют индекс «L» в названии (например, N-111L, S-111L). Установка разъемов обычно осуществляется обжимным методом.

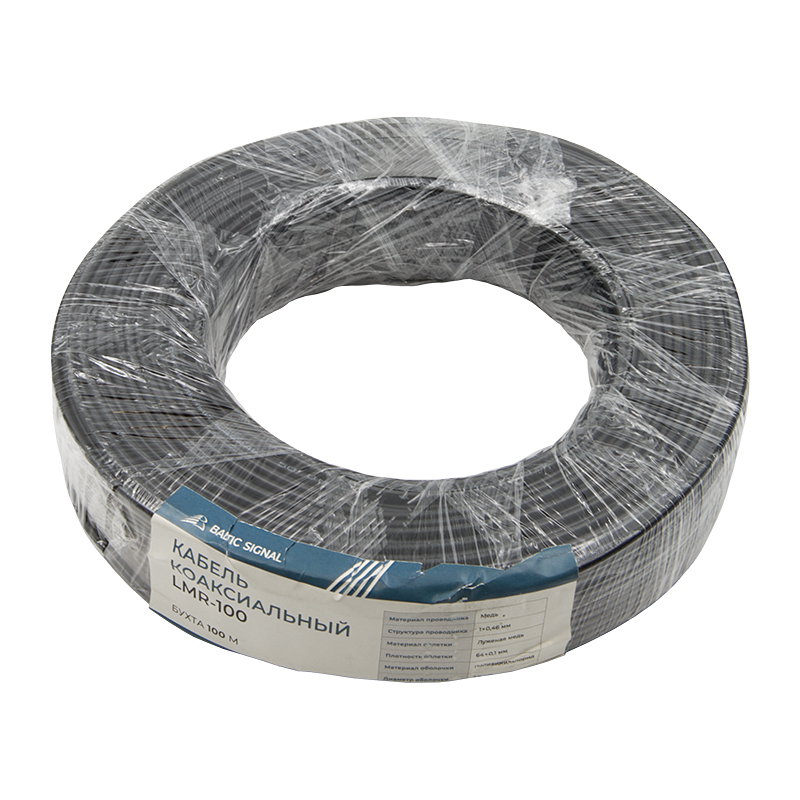

На нашем сайте доступен кабель LMR-100 в бухтах или на отрез нужной длины. Оформите заказ, указав метраж, или уточните детали по телефону 8 (800) 777-54-20. Также у нас есть другие компоненты для улучшения качества связи!

Цена указана за 1 метр погонный.
