Марка LMR-195 — современная и более эффективная замена популярному кабелю RG-58 A/U. Она имеет аналогичный внешний диаметр и конструкцию, однако демонстрирует более низкий коэффициент потерь. За счет гибкой конструкции и совместимости со стандартными разъемами этот кабель идеально подходит для профессионального монтажа в системах радиосвязи.

Оптимален для ретрансляторов, раций и другого радиотехнического оборудования

Кабели серии LMR были спроектированы как усовершенствованная замена коаксиалов семейства RG. Числовое обозначение в названии соответствует наружному диаметру в дюймах: в случае LMR-195 диаметр составляет 0,195ʺ, то есть 4,95 мм.

Благодаря своей гибкости, провод может использоваться в условиях ограниченного пространства, например, при укладке трасс в труднодоступных зонах. Область применения включает широкий спектр задач, в том числе:

• Подключение радиопередатчиков в промышленных радиосетях;
• Организация соединений между антеннами и ретрансляторами GSM-, 3G- и LTE-сигналов;
• Подключение радиостанций (раций) к антеннам;
• Построение беспроводных сетей WiFi, систем геопозиционирования (GNSS) и прочих стандартов;
• Коммутация радиочастотных измерительных приборов, таких как спектроанализаторы, с внешними компонентами.

Одним из главных преимуществ LMR-195 является его высокая гибкость при умеренном затухании. Наиболее эффективно его использовать для участков длиной от 5 до 15 метров либо для изготовления коммутационных кабелей (джамперов) той же протяженности.

Конструкция и технические особенности

Строение LMR-195 во многом повторяет классическую марку RG-58 A/U, однако имеет ряд улучшений: провод обладает усиленным экранированием, стабильными фазовыми характеристиками и меньшими потерями сигнала. Наружная PE-оболочка более долговечна, чем ПВХ-аналоги.

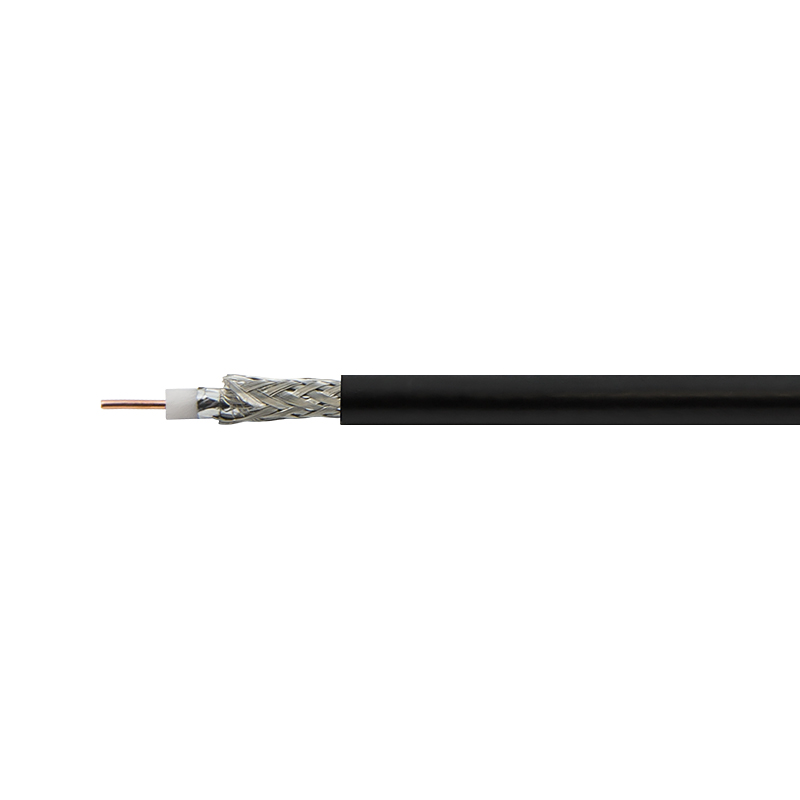

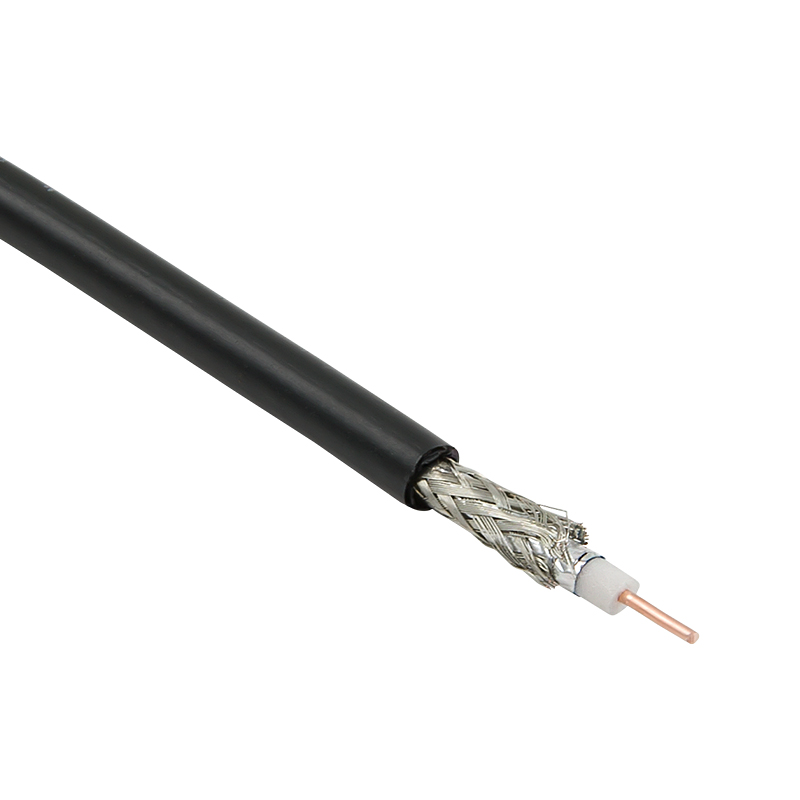

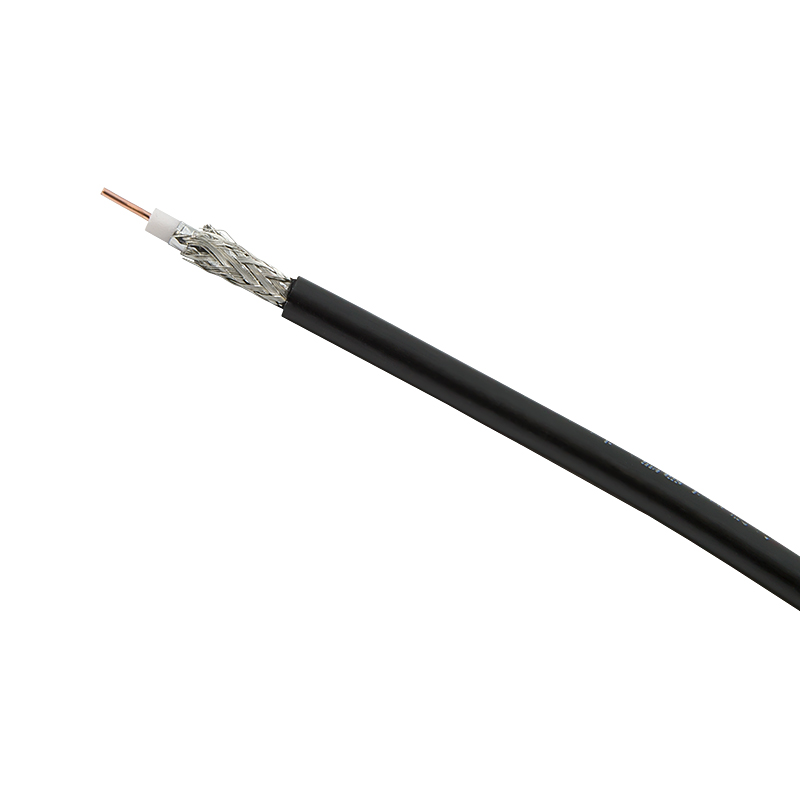

Компоненты кабеля включают:

• Центральный проводник из меди (диаметр 0,94 мм). Жила обеспечивает отличную проводимость, устойчива к многократным изгибам и гарантирует минимальные потери при передаче сигнала;
• Диэлектрический слой из вспененного полиэтилена (диаметр 2,79 мм). Изоляция формирует стабильное волновое сопротивление 50 Ом и способствует фазовой точности при передаче радиочастотных сигналов;
• Двойное экранирование (диаметр 3,53 мм). Экран представлен алюминиевой фольгой и плотной оплеткой из луженой проволоки. Такая система экранирования обеспечивает защиту от внешних наводок с эффективностью более 90 дБ, что предотвращает утечки и искажения;

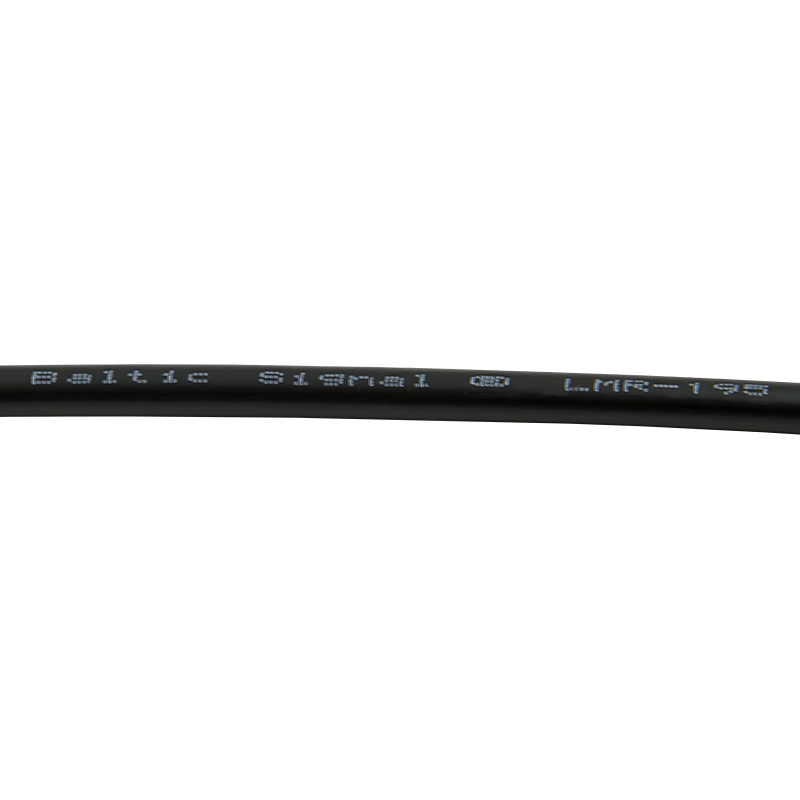

• Наружная оболочка из полиэтилена (диаметр 4,95 мм). Верхняя изоляция устойчива к воздействию ультрафиолетовых лучей и влаги. Кабель сохраняет работоспособность в температурном диапазоне от -40°C до +85°C.

Потери сигнала на частотах 900 МГц (GSM) составляют примерно 32,4 дБ на 100 метров, а на 2700 МГц (LTE) — около 64,3 дБ. По затуханию марка LMR-195 имеет преимущество по сравнению с RG-58 A/U в схожих условиях.

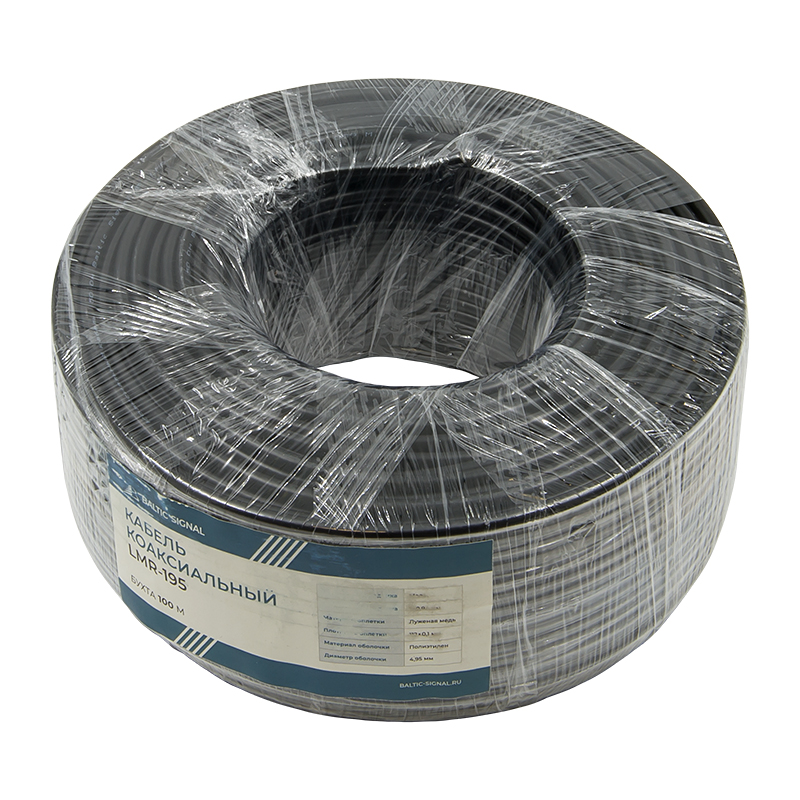

Кабель совместим с широким спектром стандартных разъемов серии «F» (N-male, SMA-male и пр.). Стандартная поставка — в бухтах по 100 м.

Чтобы заказать LMR-195 от Baltic Signal, добавьте в корзину необходимую длину и оформите заказ. Если у вас возникли затруднения с подбором компонентов, специалисты нашей компании проконсультируют вас по номеру 8 800 777-54-20.

Цена указана за 1 метр погонный.
