Радиочастотный кабель с наружным диаметром 7,62 мм для соединения антенных систем с передатчиками. Марка LMR-300 может использоваться с сотовыми репитерами, WiFi-системами, генераторами, измерительными приборами и другим оборудованием, требующим кабельной среды для передачи сигналов. Рабочий диапазон — до 6 ГГц, исполнение — цельная медная жила, двойной экран и наружная оболочка из полиэтилена.

Когда мы рекомендуем кабель LMR -300?

LMR-300 выпускается Baltic Signal для любых радиочастотных применений, где важно передать сигнал с низкими потерями при умеренном диаметре кабеля. Низкие потери позволяют задействовать эту кабельную марку с разнообразным оборудованием, передающим и принимающим сигнал в частотном диапазоне 0–6000 МГц (включая мобильную связь GSM/UMTS/LTE, WiFi и специальные стандарты).

Эта марка часто используется в таких областях:

• Системы усиления связи (активные и пассивные). Кабель служит средой для передачи сигнала от приемной или сервисной антенны к усилителю. В пассивных системах обмен сигналом происходит между наружной антенной и LTE-роутером, модемом или другим сотовым прибором;
• Беспроводные сети WiFi. Усилители, точки доступа и адаптеры WiFi могут соединяться с наружными антеннами для создания обширных зон покрытия или настройки беспроводных мостов;
• Системы навигации (GNSS). Радиочастотный кабель необходим для коммутации антенны и приемника стандартов позиционирования, таких как ГЛОНАСС, GPS, BeiDou и др.;
• Приборы измерения и анализа спектра. Радиокабелем часто соединяют приемники чувствительной техники (анализаторов, генераторов, измерителей мощности) с тестируемым оборудованием.

Классическая структура с надежным экранированием

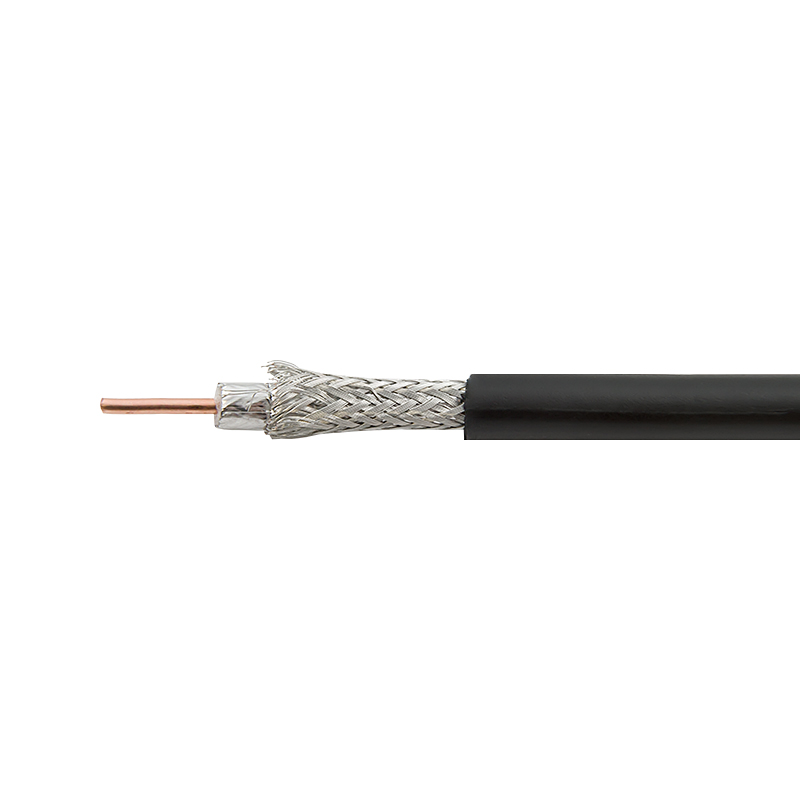

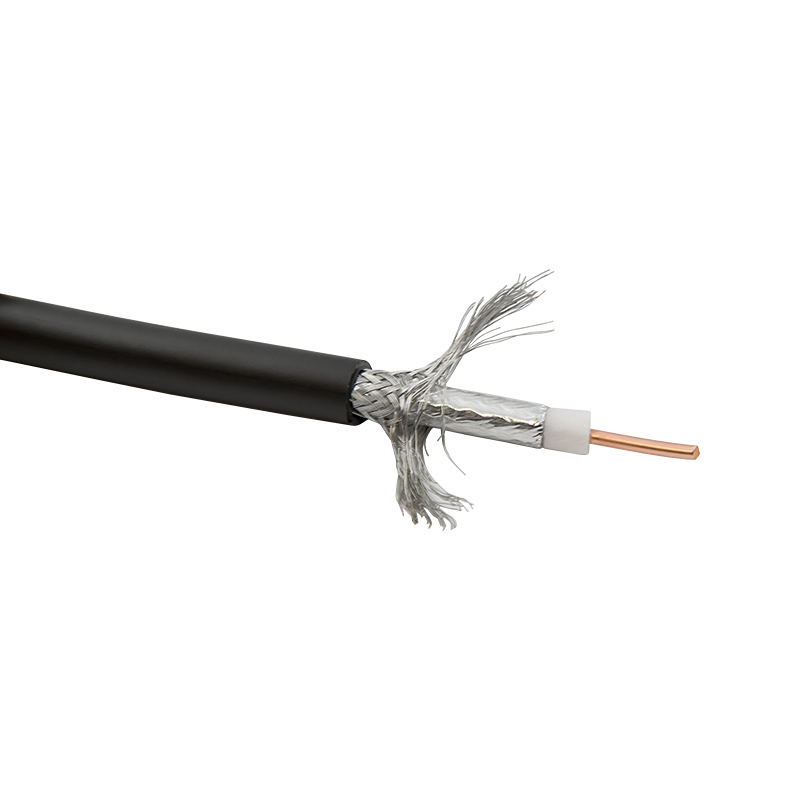

LMR-300 представляет собой классический радиокабель с несколькими «слоями» из проводника, диэлектрика, экрана и оболочки. Структурно марка LMR-300 очень близка кабелю 5D-FB CU PVC, однако имеет полиэтиленовую оболочку вместо ПВХ.

• Медная проводящая жила ⌀1,78 мм. Центральный проводник выполнен из меди, что гарантирует низкие потери, изломостойкость и высокую коррозионную устойчивость;
• Вспененный диэлектрик ⌀4,83 мм. Слой диэлектрика из вспененного полиэтилена устанавливает соосное расположение элементов, а также задает стабильное волновое сопротивление 50 Ом;
• Два экрана для надежной защиты. Наружные помехи и утечки сигнала блокируются двойным экранирующим слоем. Сверху диэлектрика находится сплошная алюминиевая фольга, а поверх нее — плотная проволочная оплетка из луженой меди (144 проволоки ⌀0,12 мм);
• Черный полиэтилен ⌀7,62 мм. Наружный защитный PE-слой имеет высокую устойчивость к внешним воздействиям, сохраняет гибкость при низких температурах и (до -60°C), устойчив ко многим химическим веществам и предполагает долгий срок службы.

Низкие потери для радиосистем

LMR-300 отличается низкими потерями при достаточной гибкости кабельных трасс. Это позволяет прокладывать кабель как на улице, так и в помещениях без специальной инфраструктуры. При этом потери на 100 метров умеренные: не более 20 дБ на частоте 900 МГц и около 34 дБ при LTE-частоте 2500 МГц. В большинстве случаев трассы длиною 10–15 м не требуют промежуточных усилителей и работают без заметной деградации сигнала.

LMR-300 совместим с типовыми обжимными и прижимными разъемами для серии 5D. Для этого диаметра провода выпускаются коннекторы семейства N-type, SMA, RP-SMA, BNC, TNC и многие другие.

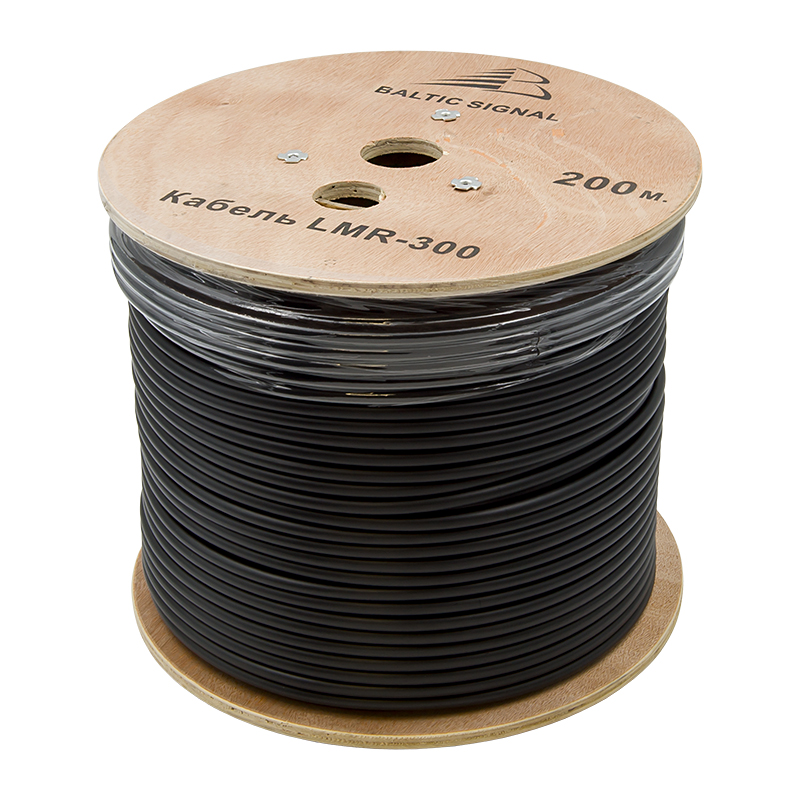

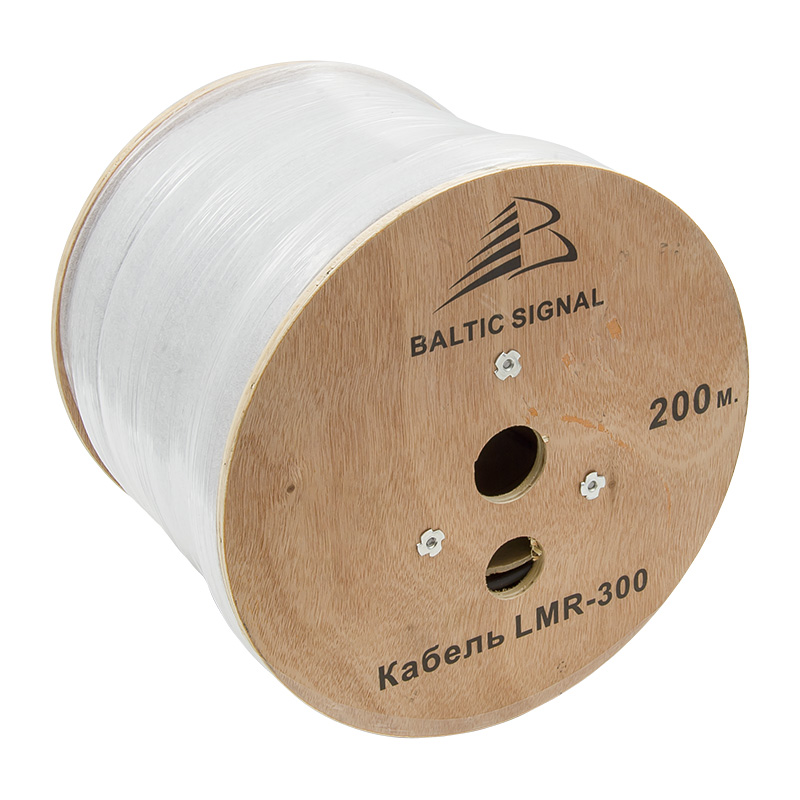

Стандартная поставка кабеля — катушка 200 м. Через корзину, указав количество товара, вы можете купить отрезок нужной длины.

Цена указана за 1 метр погонный.
