Коаксиальный кабель LMR-400 диаметром 10,3 мм обеспечивает надежную передачу сигналов между антеннами и активными радиомодулями. Благодаря минимальному затуханию, этот кабель широко применяется в сетях мобильной связи, системах усиления сигнала, WiFi-инфраструктуре и других беспроводных решениях.

Решение для антенн и усилителей с минимальными потерями

LMR-400 специально разработан для эффективной передачи радиосигналов между различными телеком-компонентами. Он позволяет сократить потери сигнала на значительном расстоянии, что особенно важно при прокладке линий длиной от 10 метров и более. Использование кабеля с пониженным затуханием позволяет сохранить производительность системы на высоком уровне, даже если исходный сигнал поступает на антенну в ослабленном виде.

Этот тип кабеля отлично подходит как для стационарной укладки на месте, так и для предварительной заготовки соединительных шнуров (джамперов). Он используется для подключения следующего оборудования:

• Антенны в комплекте с репитерами или маршрутизаторами — для расширения зоны покрытия, повышения стабильности звонков и скорости мобильного интернета;
• WiFi-антенны и точки доступа для построения локальных беспроводных сетей;
• Радиооборудование, в том числе настольные радиостанции;
• Устройства, между которыми установлены пассивные элементы, такие как делители, диплексеры, модули грозозащиты, средства аттенюации и др.;
• Измерительные установки и приборы в лабораториях.

Кабель рассчитан на диапазон частот от 0 до 6 ГГц, что делает его универсальным решением для большинства систем беспроводной связи. Рабочие частоты охватывают стандарты GSM, 3G, 4G и некоторые виды 5G-коммуникаций.

Уровень потерь зависит от частоты сигнала: например, на 800 МГц (LTE B20) он составляет примерно 11,9 дБ на 100 метров, а на 2500 МГц (LTE B7) — 22,2 дБ.

Конструкция от проводника до оболочки

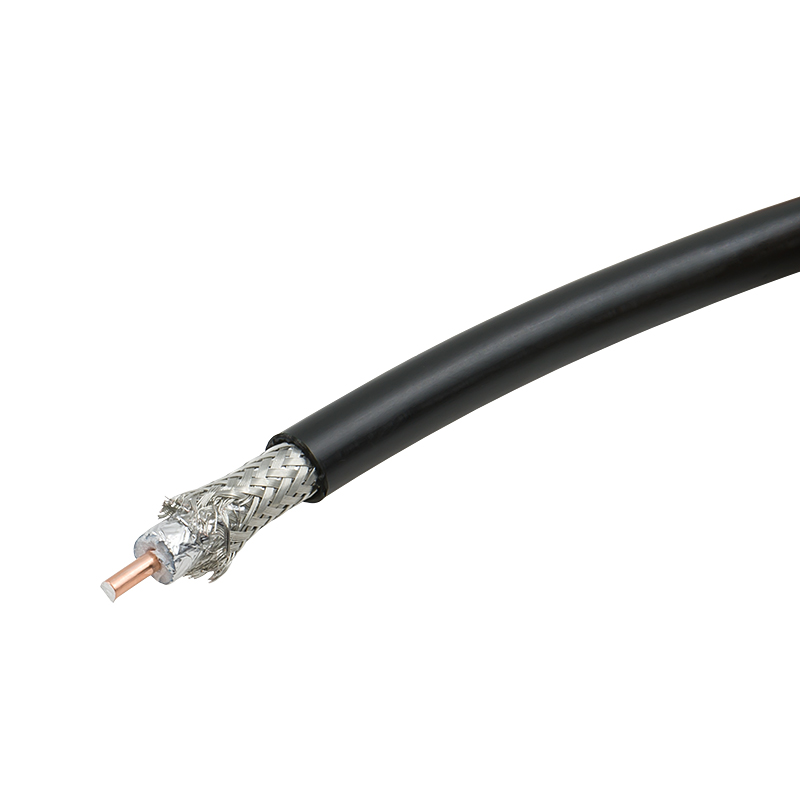

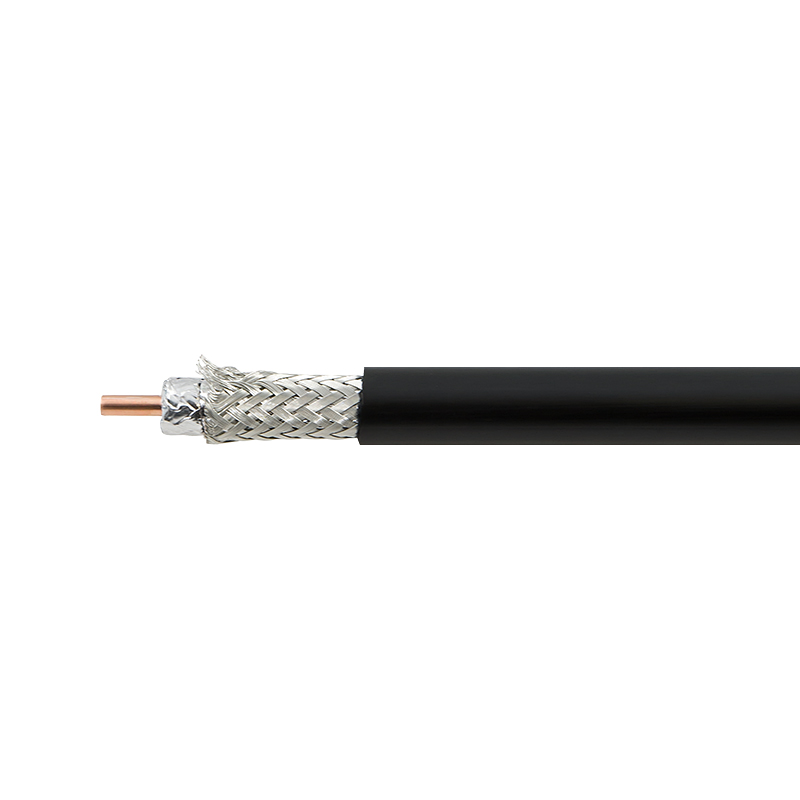

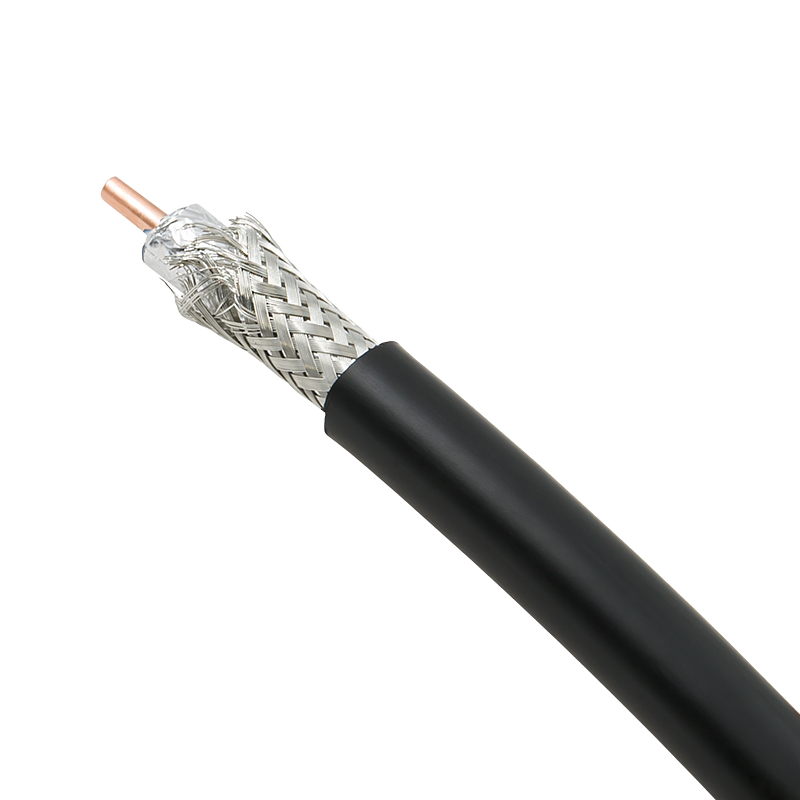

Как и любой коаксиал, LMR-400 построен по соосной схеме, обеспечивающей стабильные рабочие параметры на всей длине. Внутренняя структура включает:

• Центральную жилу из материала CCA — алюминиевая проволока с медным покрытием (Ø2,74 мм). Она обладает гибкостью, что важно при внутренней прокладке, а медное покрытие способствует эффективной передаче высокочастотных сигналов благодаря скин-эффекту;
• Изоляционный слой из вспененного полиэтилена (Ø7,24 мм), формирующий необходимое волновое сопротивление и предотвращающий контакт между внутренним проводником и экраном. Импеданс составляет 50 Ом;
• Двойной экранирующий слой, включающий алюминиевую фольгу и плотную оплетку (Ø8,12 мм). Экран защищает от внешних помех и уменьшает собственное излучение кабеля. Двойной экран позволяет прокладывать несколько линий параллельно без взаимного влияния;

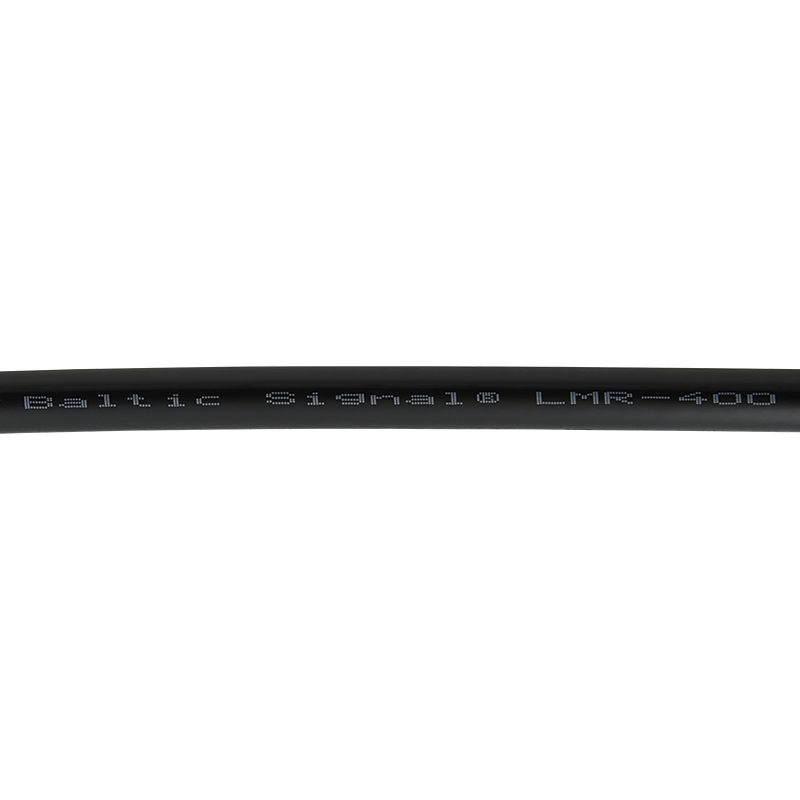

• Наружную защиту из полиэтилена (Ø10,29 мм), устойчивого к ультрафиолету, влаге и механическим воздействиям. Этот материал прочнее ПВХ и дольше сохраняет свои свойства при эксплуатации на открытом воздухе.

LMR-400 полностью совместим с разъемами, используемыми в кабелях 8D-FB — такими как N-111/8D, S-111/8D и пр. Возможно использование как обжимных, так и прижимных типов коннекторов.

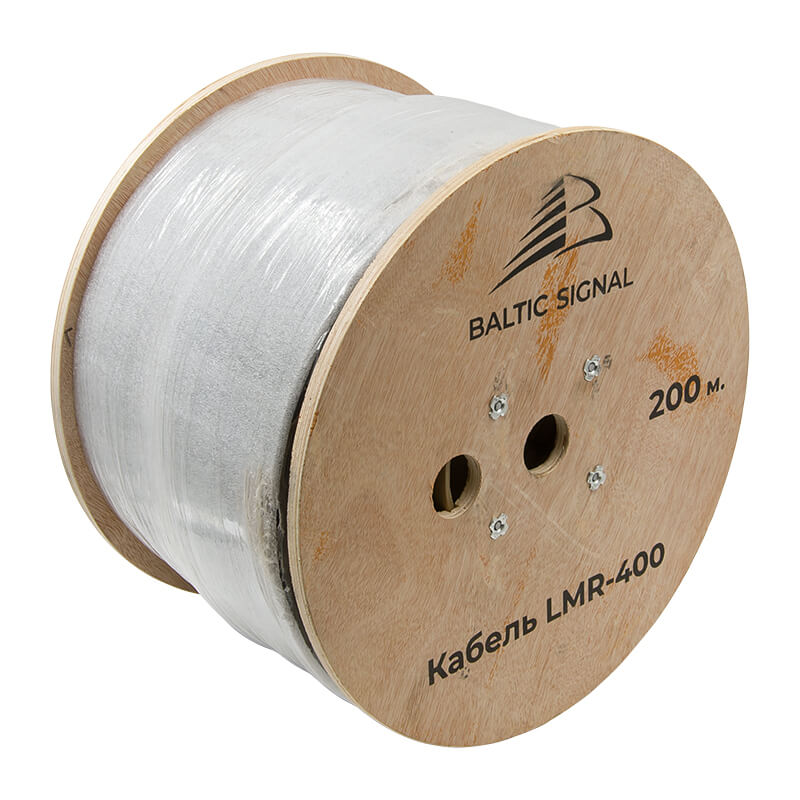

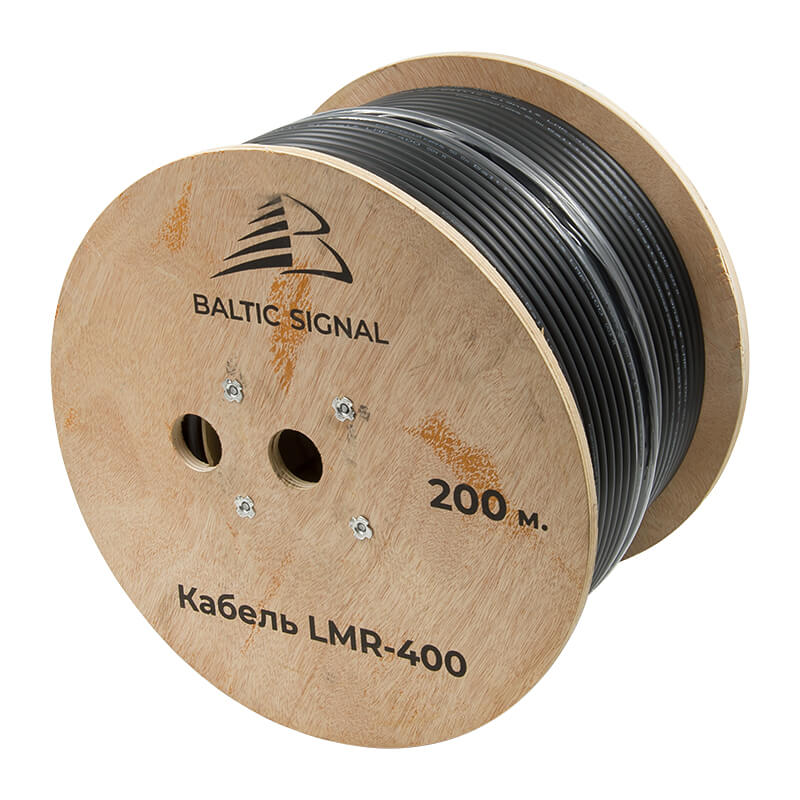

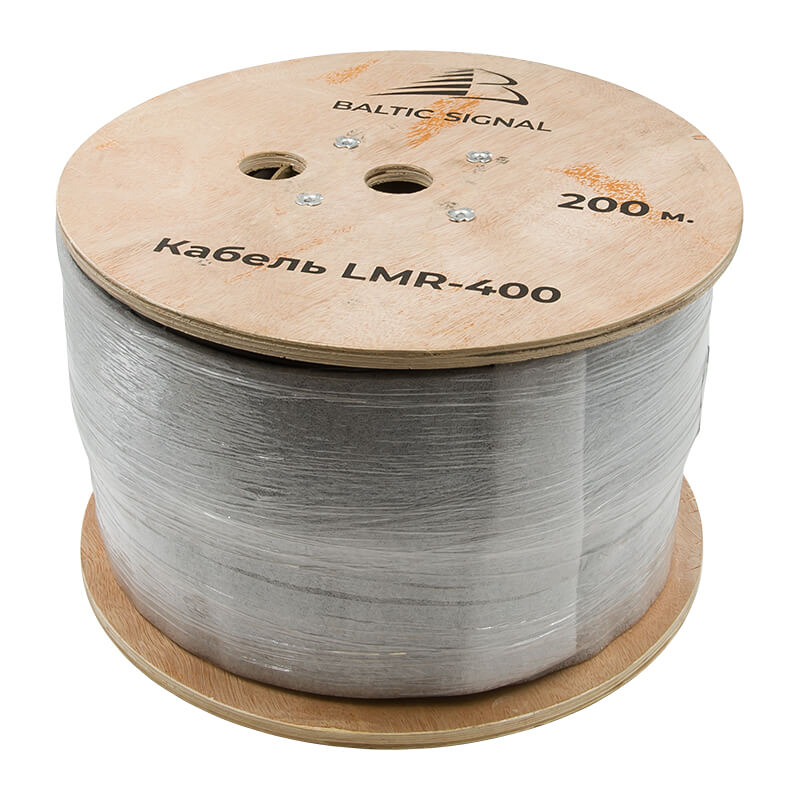

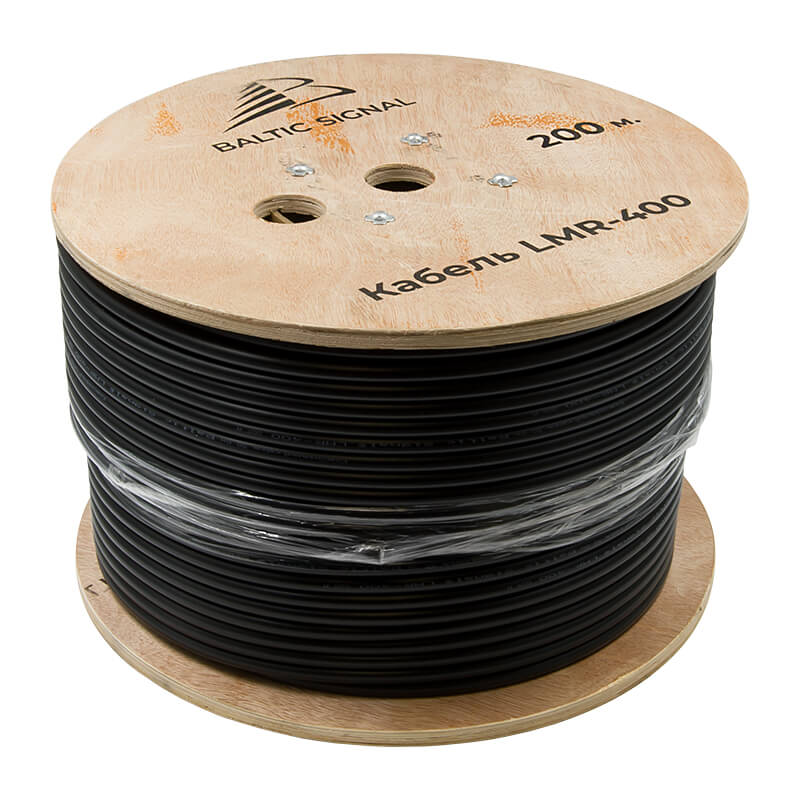

Обычно кабель поставляется в катушках по 200 метров. Однако вы можете приобрести именно тот отрезок, который вам необходим. Для этого просто добавьте товар в корзину, укажите нужную длину и оформите заказ онлайн. Возникли вопросы? Наши технические специалисты всегда готовы помочь по телефону 8 (800) 777-54-20.

Цена указана за 1 метр погонный.
