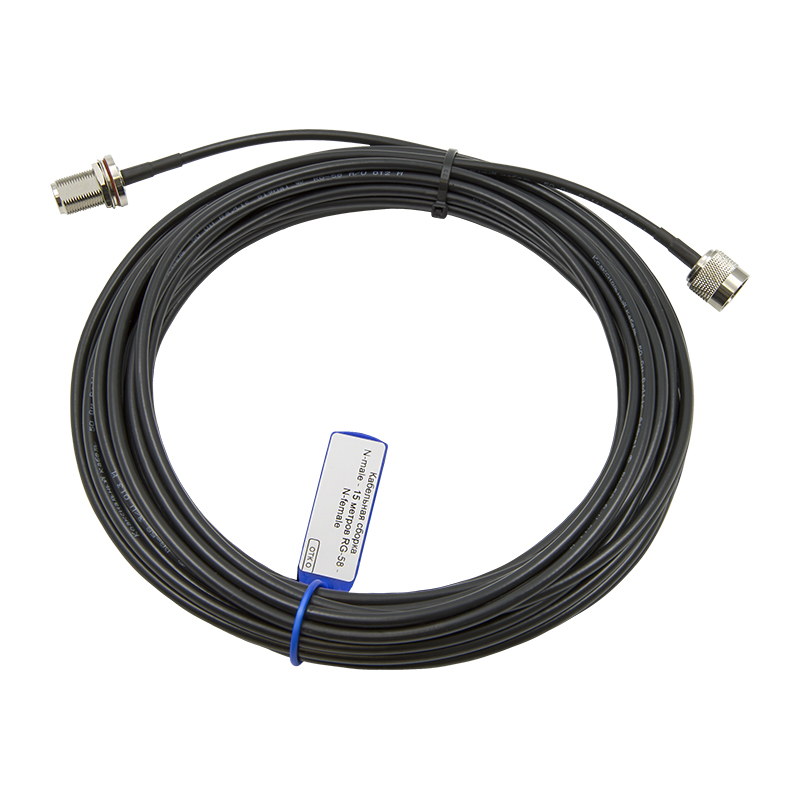

Кабельная сборка длиной 15 метров на базе RG-58 A/U с разъемами N-male и N-female закрывает задачи, где антенну и приемное устройство разделяет серьезная дистанция — от десяти метров и выше. Такая длина подходит для вывода сигнала с крыши здания на нижние этажи, прокладки вдоль всего фасада или соединения точек, между которыми стоит капитальная стена или несколько помещений.

Когда нужен именно пятнадцатиметровый отрезок?

Чем крупнее объект, тем чаще антенна и активное оборудование оказываются далеко друг от друга. Типичные ситуации, где требуется длинная трасса:

• Приемная антенна на кровле склада, а репитер или роутер — в помещении на другом конце здания;
• Кабель вдоль всей внешней стены трехэтажного дома, от чердака до подвала;
• Вывод сигнала с общей крыши многоквартирного дома в конкретную квартиру через несколько этажей;
• Разнесение оборудования по разным цехам одного производственного корпуса.

На таких расстояниях более коротких сборок уже не хватает, а наращивать линию через переходники — значит добавлять лишние точки соединения и потенциальные источники потерь.

Разные типы разъемов на концах открывают два способа применения: сборку можно проложить как самостоятельную линию либо пристыковать к уже смонтированному кабелю, если тот заканчивается вилкой N-male — тогда штекер N-male на новом отрезке входит без переходника.

Из чего сделана сборка?

Кабель RG-58 A/U построен на цельной медной жиле сечением 1 мм. Вокруг нее — слой вспененного полиэтилена толщиной 2,9 мм, а экранирующий контур состоит из двух элементов: алюминиевой фольги и оплетки из луженого омедненного алюминия. Такая конструкция дает эффективность экранирования не ниже 90 дБ и защищает сигнал от помех даже на протяженной трассе. Оболочка из ПВХ выдерживает температуру от -60°С до +70°С, что делает кабель пригодным как для помещений, так и для наружного монтажа.

• Расчет уровня затухания для вашей системы. Длина в 15 метров — это уже тот случай, когда потери в кабеле становятся заметной величиной, а не пренебрежимо малой поправкой. На частоте 900 МГц затухание такой сборки составит порядка 5,5 дБ, на 1800 МГц — около 7,9 дБ. Эти цифры стоит закладывать в расчет системы заранее: если исходный сигнал слабый, добавление пятнадцатиметровой линии может потребовать компенсации усилением на приемной стороне;
• Сочетание разъемов N-male и N-female. Это разъемы с волновым сопротивлением 50 Ом, совместимые с большинством современного ВЧ-оборудования: радиомодулями, ретрансляторами, антеннами, измерительными приборами. Резьба удерживает вилку в розетке: соединение не разбалтывается от вибрации и случайных механических воздействий на протяженной трассе;
• Крепление разъема к кабелю выполнено обжимом. Гильза сжимается кримпером вокруг оплетки и оболочки, без использования прижимной гайки. Такой способ монтажа переносит вибрационные и климатические нагрузки лучше прижимной конструкции. Место обжима закрыто термоусадочной трубкой, которая защищает соединение от влаги и пыли — актуально, если часть трассы проходит по улице;
• Контроль изготовления. Кабель и разъемы для сборки — бренда Baltic Signal. Прежде чем изделие попадет в продажу, инженер проверяет его вручную: смотрит, цела ли жила по всей длине, насколько плотно обжаты разъемы, и убеждается, что оплетка нигде не замкнута на центральный проводник. На собранную линию крепится табличка с указанием длины и типа кабеля — удобно, если на объекте одновременно смонтировано несколько разных трасс.

Оформите заказ через корзину на сайте! По вопросам подбора длины и типа разъемов — 8 (800) 777-54-20!
