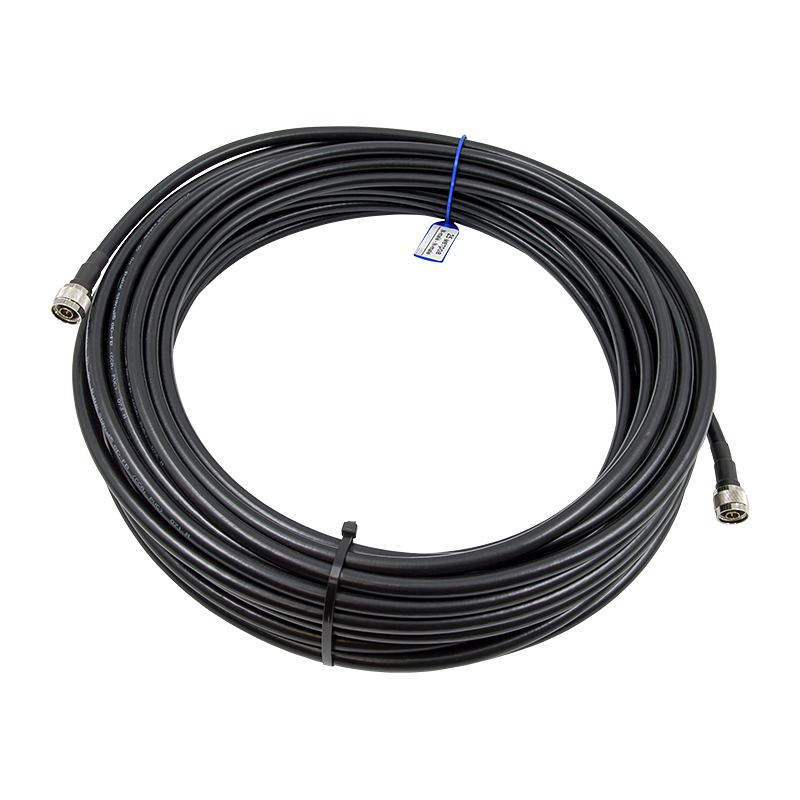

25-метровый коаксиальный кабель с вилками N-male на обоих концах. Сборка соединяет два устройства с розетками N-female — репитер и антенну, усилитель и сплиттер, прибор и тестируемый компонент. В основе — кабель 8D-FB CCA (⌀10,15 мм) с двойным экраном: на такой длине он дает заметно меньше потерь, чем более тонкие коаксиалы. Бирка с маркировкой на кабеле упрощает идентификацию при работе с несколькими линиями одновременно.

Для каких трасс нужен 8D-FB на 25 метров?

25 метров — это длина, при которой выбор марки кабеля напрямую влияет на результат. На той же дистанции кабель марки RG-58 потеряет около 9 дБ на частоте 900 МГц, тогда как 8D-FB — лишь около 3,4 дБ. Разница в 5–6 дБ — это примерно втрое больше мощности на входе оборудования. При слабом исходном сигнале такая разница определяет, будет ли система работать стабильно или нет.

Двадцать пять метров закрывают задачи, где оборудование и антенна разнесены на значительное расстояние:

• Антенна на кровле или высокой мачте, а репитер или усилитель расположен в техническом помещении внутри здания;
• Распределенная антенная система, где кабельная линия проходит по нескольким этажам или помещениям;
• Подключение антенны к точке доступа WiFi с внешней антенной, когда оборудование стоит внутри, а антенна — снаружи на фасаде или на мачте;
• Измерительные задачи на крупных объектах, где прибор и точка подключения физически удалены.

Разъемы N-male — стандарт для систем 50 Ом

На обоих концах — вилки серии N. Резьбовое соединение удерживает контакт без ослабления при вибрации и умеренных нагрузках на кабель. Разъемы N стоят на антенных портах репитеров, усилителей, точек доступа и измерительных приборов — там, где подключение должно оставаться стабильным без частой проверки.

Конфигурация «вилка — вилка» означает, что оба ответных устройств должны быть оснащены розетками N-female: на антенне и на входном порту оборудования.

• Качественный кабель Baltic Signal. Марка 8D-FB CCA — коаксиал диаметром 10,15 мм с омедненной алюминиевой (CCA) жилой. Медное покрытие снижает сопротивление на высоких частотах: ВЧ-сигнал распространяется по поверхностному слою проводника, и именно медь определяет качество передачи. Двойной экран — алюминиевая фольга и проволочная оплетка — дает защиту от помех. Наружный диаметр кабеля — 10,15 мм;
• Для помещений и улицы. Рабочая температура — от -60°С до +75°С, монтаж — от -20°С до +50°С. ПВХ-оболочка стойкая к ультрафиолету и атмосферным воздействиям;
• Монтаж разъемов выполнен обжимом. Кримпер деформирует гильзу вокруг хвостовика коннектора и жестко фиксирует его на кабеле. Центральный пин припаян к жиле. Место перехода кабеля в разъем закрыто термоусадкой;
• Каждая сборка тестируется. Проверяется целостность жилы и отсутствие короткого замыкания между проводником и экраном.

Кабель продается готовой сборкой фиксированной длины. Добавьте в корзину и оформите заказ. Нужна другая длина или другие разъемы? Закажите сборку из каталога или индивидуально под ваши параметры!
