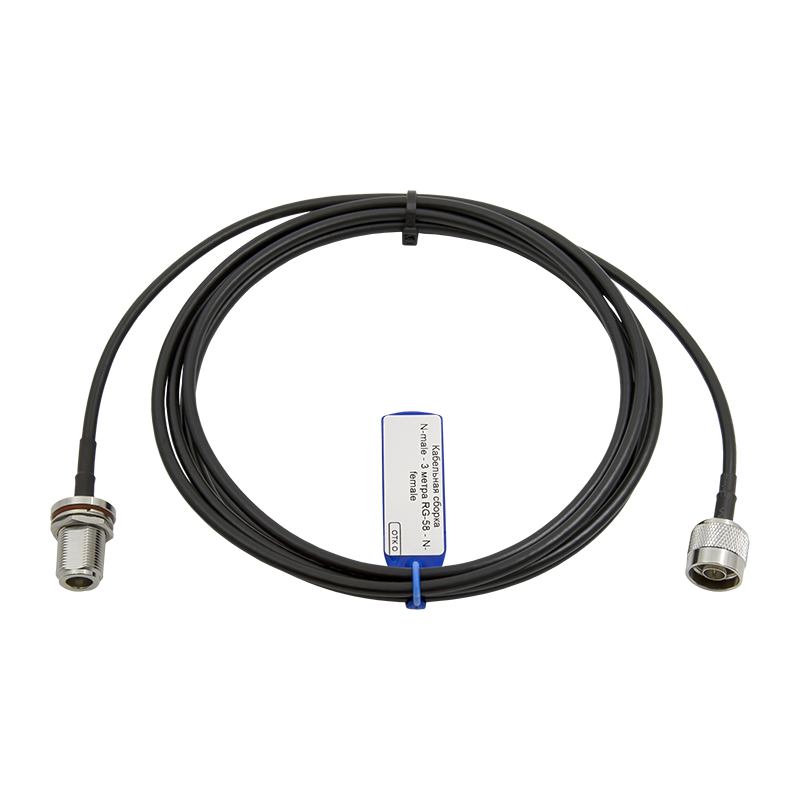

Кабель RG-58 A/U длиной 3 метра с разъемом N-male на одном конце и N-female на другом — рабочая длина для большинства задач по удлинению существующей ВЧ-линии или подключению оборудования на среднюю дистанцию. Одна сторона — вилка для стыковки с розеткой на антенне или приборе, другая — гнездо, принимающее ответный штекер уже проложенной трассы.

Для каких задач подходит эта длина?

Три метра — длина, которая перекрывает типичные задачи по передаче сигнала без сложной прокладки по всему помещению. Несколько типичных сценариев:

• От репитера в углу комнаты до окна с антенной;
• От настенного щита с оборудованием до соседнего стеллажа;
• От тестового стенда до измерительного прибора на соседнем столе;
• Наращивание уже проложенной трассы, если исходный кабель заканчивается разъемом N-male, а нужно продлить линию еще на несколько метров.

Кабель RG-58 A/U содержит медную жилу диаметром 1 мм — сплошной металл без плакировки, что дает стабильные низкие потери и снижает риск неподходящей гальванопары при монтаже разъемов. Изоляция — вспененный полиэтилен толщиной 2,9 мм. Двойной экран — алюминиевая фольга и оплетка из луженого омедненного алюминия — дает эффективность экранирования не менее 90 дБ. Верхний слой из ПВХ защищает от ультрафиолетовых лучей, влажности и пыли.

На трехметровой длине затухание сигнала остается умеренным: около 1 дБ на частоте 900 МГц, 1,6 дБ на 1800 МГц и 1,8 дБ на 2500 МГц. Для подавляющего большинства радиосистем эта величина не критична и не требует компенсации усилением.

Разъемы и способ монтажа

Инженеры Baltic Signal тщательно проверяют комплектующие перед монтажом кабельной сборки и проводят ряд постпроизводственных испытаний, чтобы убедиться в исправности готового продукта.

• Комбинация разъемов N-male/female. Разъемы N-серии имеют резьбовую фиксацию вилки и розетки для надежного контакта даже при вибрационных нагрузках. Импеданс 50 Ом — стандарт для профессионального ВЧ-оборудования;
• Мы используем обжимные коннекторы. Крепление разъемов к кабелю выполнено методом обжима: металлическая гильза механически фиксируется на оплетке и оболочке, а центральный контакт напаивается на жилу. Обжимной метод крепления разъемов выбран сознательно вместо прижимного — он дает более прочную геометрию соединения и исключает разбалтывание контакта со временем;
• Термоусадочная трубка. Место перехода кабеля в разъем закрыто термоусадкой, которая защищает соединение от влаги и пыли при эксплуатации на улице или в неотапливаемых помещениях;
• Контроль перед продажей. Каждая сборка проходит проверку на прохождение сигнала по центральной жиле и тест на отсутствие короткого замыкания между жилой и экраном. Для изготовления используются кабель и разъемы собственной марки, чьи характеристики подтверждены многолетней практикой — важна не разовая партия, а повторяемость параметров от одного изделия к другому;
• Бирка для быстрой идентификации изделия. На готовое изделие крепится ярлык с указанием длины и марки кабеля для удобства идентификации при работе с несколькими типами сборок одновременно;
• Для уличной и комнатной прокладки. Рабочий диапазон температур — от -60°C до +70°C — допускает как внутреннее, так и наружное использование.

В каталоге представлен набор готовых кабельных сборок разной длины и с разными сочетаниями разъемов. Если подходящего варианта нет в наличии, можно оформить сборку по индивидуальным параметрам — под конкретный проект или нестандартную трассу.

Оформите заказ через корзину на сайте. По вопросам подбора длины и типа разъемов позвоните нашим экспертам по телефону 8 (800) 777-54-20!
