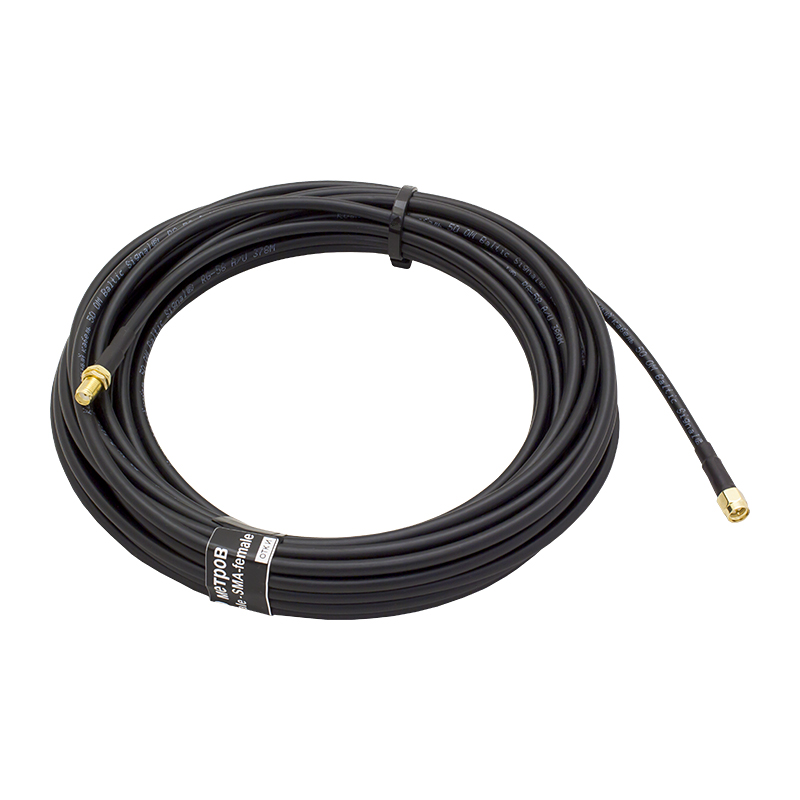

Кабельная сборка SMA-male - 10 метров RG-58 - SMA-female (удлинитель)
Кабельная сборка SMA-male - 10 метров RG-58 - SMA-female (удлинитель)
Коаксиальная кабельная сборка RG-58 длиной 10 метров с разъемами SMA-male и SMA-female предназначена для передачи радиочастотных сигналов в телеком-оборудовании.
1 110 р.
- Товар в наличии
Коаксиальная кабельная сборка RG-58 длиной 10 метров с разъемами SMA-male и SMA-female предназначена для передачи радиочастотных сигналов в телеком-оборудовании. Она обеспечивает надежное соединение между устройствами, такими как антенны, модемы, репитеры и измерительное оборудование. Этот кабель подходит для профессионального использования в системах мобильной связи GSM/3G/4G, а также в GPS/ГЛОНАСС-навигации и лабораторных исследованиях. Применяется в сценариях, где требуется удлинение соединения, например, для выноса антенны на улицу или в зону с лучшим приемом сигнала.
Как работает коаксиальная кабельная сборка?
Кабель передает радиочастотный сигнал через центральный медный проводник (Ø1,0 мм). Двойной экран из алюминиевой фольги и оплетки минимизирует воздействие электромагнитных помех, а внешняя оболочка из ПВХ (Ø5,0 мм) защищает от механических повреждений и погодных условий.
Разъемы SMA-male (с внутренней резьбой и штырем) и SMA-female (с внешней резьбой и гнездом) обеспечивают надежное соединение с импедансом 50 Ом, стандартным для большинства ВЧ-систем. Поскольку на сборке установлены коннекторы разного типа («мама» и «папа»), ее можно использовать в качестве удлинителя для наращивания длины уже проложенной трассы.
Потери сигнала составляют около 3,65 дБ на частоте 900 МГц (GSM) и 6,11 дБ на 2500 МГц (LTE) для 10 метров кабеля, что является приемлемым показателем для данной длины. Разъемы установлены методом обжима с применением термоусадочной трубки, что повышает их прочность и устойчивость к повышенной влажности и пыли.
Технические особенности и монтаж
Кабель RG-58 A/U имеет волновое сопротивление 50 Ом, что соответствует стандартам радиочастотных систем. Эффективность экранирования превышает 90 дБ. За счет малого диаметра кабель можно прокладывать в сложных условиях, вдоль углов комнат, дверных коробок и различных препятствий. Для монтажа не требуется специальных навыков: достаточно подсоединить SMA-male к гнезду на устройстве (например, роутере) и SMA-female к разъему антенны или другому кабелю.
Кабельная сборка от Baltic Signal обеспечивает стабильную работу радиочастотного оборудования.
- Долговечность. Используется кабель марки RG-58 A/U с медным центральным проводником и двойным экраном, что защищает от внешних помех. Наружная оболочка обеспечивает надежность при эксплуатации в диапазоне температур от -40°C до +70°C;
- Простота подключения. Разъемы SMA установлены обжимным методом, не сползают и не болтаются даже при активной эксплуатации;
- Совместимость. Поддерживает работу с широким спектром оборудования, включая 4G-модемы, маршрутизаторы, GSM-шлюзы и измерительные приборы;
- Гибкость в монтаже. Длина 10 метров позволяет размещать антенну на оптимальном расстоянии от оборудования, например, для установки на крыше или мачте.
Кабельная сборка прошла проверку на качество обжимки разъемов и передачу сигнала, что гарантирует стабильность работы даже при многократных подключениях.
Для покупки коаксиальной кабельной сборки оформите заказ на сайте, а для консультации свяжитесь с нами по телефону 8 (800) 777-54-20. Наши специалисты помогут подобрать совместимое оборудование и проконсультируют по установке!
Разъем (сторона 1) | SMA-male |
Разъем (сторона 2) | SMA-female |
Длина | 10 м |
Марка кабеля | RG-58 A/U |
Центральный проводник (материал) | медь |
Центральный проводник (диаметр) | 1,00 мм |
Изоляция (материал) | вспененный полиэтилен |
Изоляция (диаметр) | 2,90 мм |
Экран | двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия) |
Конфигурация оплетки | 112 x 0,12 мм |
Диаметр экрана | 3,43 мм |
Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
Внешняя оболочка (диаметр) | 5,00 мм |
Цвет | черный |
Волновое сопротивление | 50 ±3 Ом |
Погонная емкость | 83,3 пФ/м |
Скорость распространения | 80% |
Возвратные потери | ≥ 20 дБ |
Эффективность экранирования | ≥ 90 дБ |
Сопротивление внутреннего проводника по постоянному току | 26 Ом/км |
Сопротивление внешнего проводника по постоянному току | 35 Ом/км |
Сопротивление изоляции | 1000 МОм/км |
Испытательное напряжение изоляции | 3000В |
Напряжение пробоя оболочки | 1000В |
Затухание (на 100 м) | 150 МГц: 14,60 дБ 280 МГц: 20,70 дБ 350 МГц: 22,50 дБ 400 МГц: 23,00 дБ 800 МГц: 31,10 дБ 900 МГц: 36,50 дБ 1200 МГц: 39,10 дБ 1500 МГц: 47,70 дБ 1800 МГц: 52,50 дБ 1900 МГц: 53,00 дБ 2000 МГц: 55,40 дБ 2500 МГц: 61,10 дБ 2700 МГц: 69,00 дБ 3000 МГц: 75,00 дБ |
Минимальный радиус изгиба (однократный) | 25 мм |
Минимальный радиус изгиба (многократный) | 100 мм |
Усилие на разрыв | 200 Н |
Стойкость к сдавливанию | 10 Н |
Рабочая температура | от -40°C до +70°C |
Температура монтажа | от -20°C до +50°C |
Температура хранения | от -40°C до +70°C |
