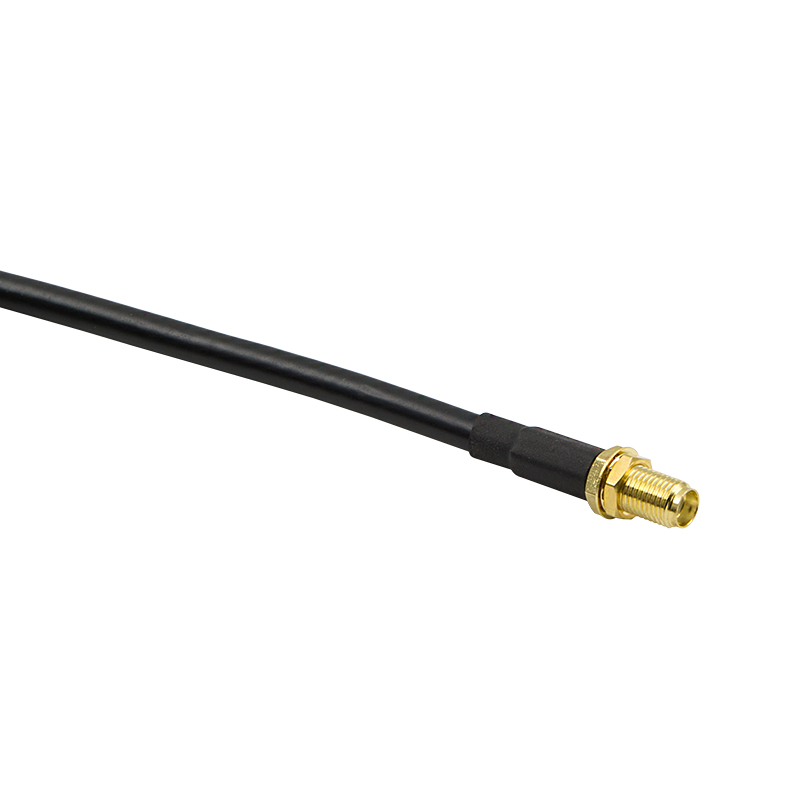

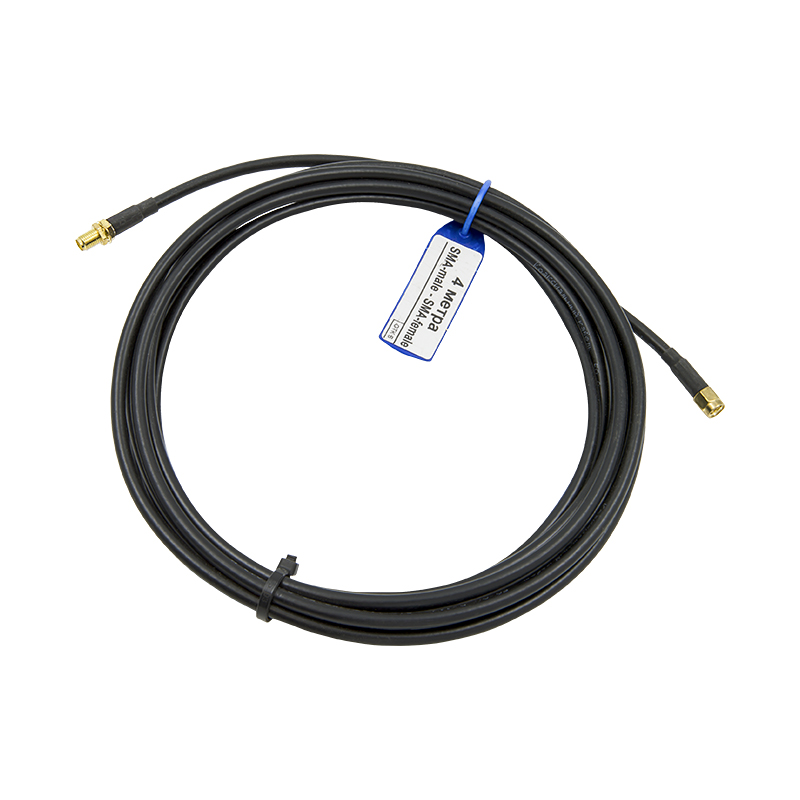

Этот гибкий высокочастотный кабель предназначен для коммутации оборудования с соответствующими SMA-коннекторами. Компактные разъемы SMA в сочетании с тонким проводом RG-58 позволяют легко проложить линию связи в уже существующей инфраструктуре, в том числе в инженерных каналах, где присутствуют прочие компоненты СКС. Сочетание разъемов вилка/розетка допускает использование изделия в качестве удлинителя.

Где применяется такая сборка?

Комбинацию разъемов SMA-вилка и SMA-розетка обычно выбирают, когда требуется объединить приборы, оснащенные разными типами портов. На практике кабель чаще всего нужен в следующих ситуациях:

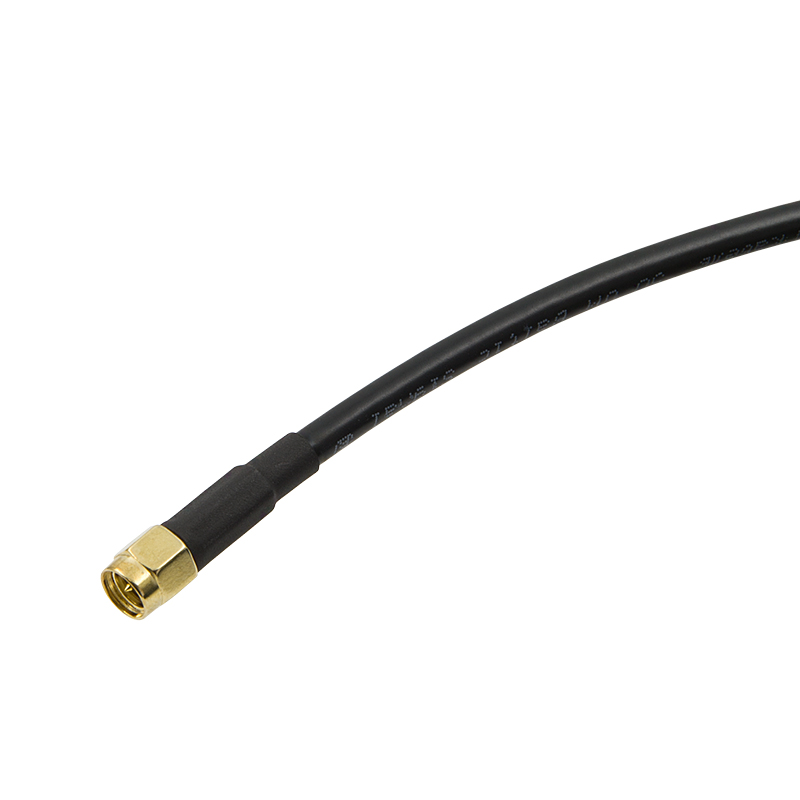

• Подключение внешней антенны к радиооборудованию. Большинство наружных антенн — магнитных, врезных и других типов — имеют уже припаянный участок провода, оканчивающийся SMA-«папой». Когда стандартного отрезка не хватает, такая кабельная сборка позволяет увеличить расстояние до устройства. Сторона SMA-«папа» подходит для множества беспроводных аппаратов: роутеров LTE, адаптеров для модулей Mini PCI-e и M.2, настольных GSM-терминалов, автомобильных ретрансляторов и т. д.;
• Коммутация измерительной техники. В лабораторной среде такие кабели широко применяют для подключения анализаторов, генераторов, контрольно-проверочных комплексов и другого измерительного оборудования;
• Удлинение кабеля от GSM-антенны. Если трасса уже проложена, но по длине не достает до точки подключения, вместо перекладки линии можно использовать готовый удлинитель с совместимыми разъемами.

Конструкция и параметры эксплуатации

Коаксиальный провод RG-58 A/U имеет средний уровень потерь, но при длине 4 м его влияние на сигнал остается минимальным. Для ориентира: на частоте 900 МГц затухание будет примерно 1,5 дБ, а в диапазоне 2,5 ГГц — порядка 2,5 дБ, что в большинстве сценариев несущественно.

Структура провода включает медный центральный проводник толщиной 1 мм, двойной экран из алюминиевой фольги и оплетки, а также наружный ПВХ-слой диаметром примерно 5 мм. Такое исполнение защищает линию передачи от влаги, механического загрязнения и воздействия ультрафиолета. Рабочая температура — от -40°C до +70°C.

Почему выбирают наши сборки?

Коммутационные кабели, изготовленные на нашем производстве, проходят полный цикл контроля и собираются без экономии на элементах:

• Используем только проверенные коаксиальные кабели, параметры которых подтверждены измерениями и тестами в реальных условиях;
• Разъемы устанавливаются методом опрессовки с помощью профессиональных кримп-инструментов: металлическая гильза плотно фиксируется вокруг оболочки, обеспечивая стабильный контакт;
• Дополнительно устанавливается термоусадочная трубка: она защищает место соединения от внешних факторов и придает товарный вид;
• Каждый экземпляр проверяется инженером вручную: оценивается качество крепления и отсутствие дефектов в тракте передачи (замыканий, нарушений центральной жилы).

Только после успешного тестирования кабель передается в отдел продаж. Приобрести стандартную позицию можно прямо на нашем сайте, а если вам требуется особое исполнение — мы изготовим его индивидуально по вашему запросу.
