Кабельная сборка RG-58 длиной 5 метров с разъемами SMA-male и -female используется для соединения радиотехники в системах GSM, 3G, 4G, GNSS и других. Она обеспечивает передачу сигнала между антеннами, модемами, роутерами и усилителями, а также удлиняет кабельные трассы. Малый диаметр кабеля (5 мм) позволяет прокладывать его в стесненных условиях, в том числе через оконные рамы или стены.

Сборка применяется специалистами для настройки систем связи, где требуется точное соответствие разъемов и малые потери.

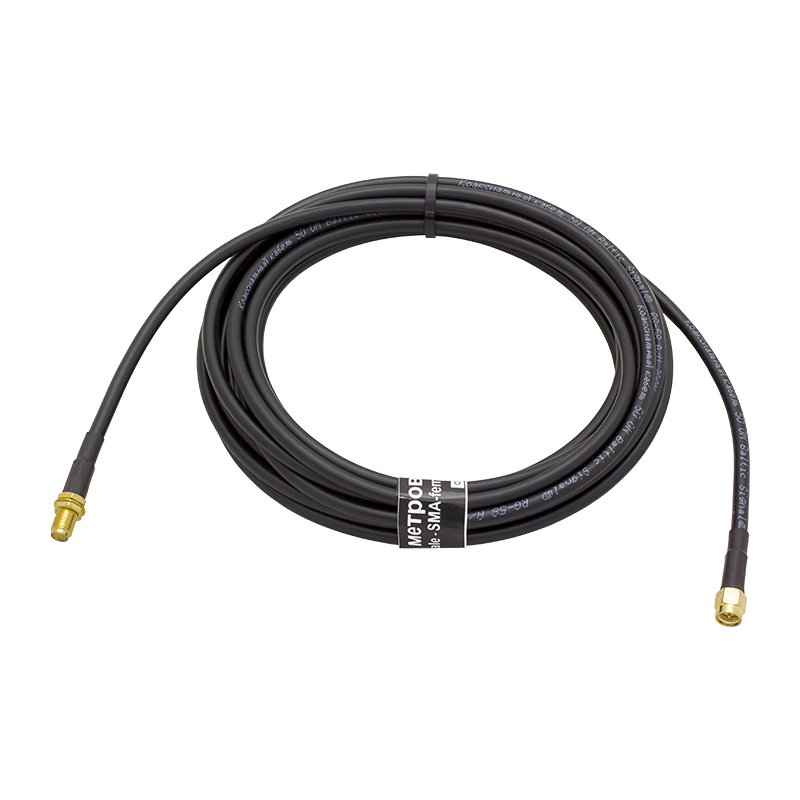

Сборка на базе RG-58 для соединения устройств и удлинения кабелей

Обжимные разъемы SMA-male и SMA-female надежно зафиксированы на кабеле, не имеют люфта и не прокручиваются. Термоусадка на стыках (в месте обжима) обеспечивает герметичность, защищая от влаги и пыли при прокладке на улице или вблизи окон. Каждая сборка тестируется на заводе: проверяется обжим, проводимость и отсутствие коротких замыканий.

• Гибкость кабеля. Провод имеет диаметр 5 мм и легко сгибается, что упрощает монтаж в каналах, коробах или при прокладке вдоль неровных поверхностей;
• Сочетание разъемов SMA-male и -female. Разъемы разного пола («папа» и «мама») позволяют соединять устройства или кабели без пайки и переходников. Это обеспечивает непрерывную трассу для сигнала от антенны к приемнику;
• Качественное экранирование. Двойной слой экрана (фольга и оплетка) снижает помехи на уровне 90 дБ. Сборку можно прокладывать параллельно с ТВ-проводами и другими ВЧ-линиями;
• Температурный диапазон от -40°C до +70°C. Подходит для эксплуатации в помещениях, на улице, в разных климатических режимах;
• Соответствие стандартам. Волновое сопротивление 50 Ом гарантирует совместимость с радиочастотной аппаратурой.

На длине 5 метров потери составляют 1,8 дБ на 900 МГц и 3 дБ на 2500 МГц, что приемлемо для большинства систем связи без заметного влияния на производительность.

Где используется?

Сборка применяется для удлинения трасс между антенной и модемом/роутером в системах усиления сигнала или для тестирования оборудования. Она подходит для подключения внешних антенн к сотовым модулям и усилителям, где нужно преодолеть расстояние без существенной деградации сигнала.

Она используется для таких задач:

• Соединение выносной антенны с 4G-модемом/роутером/шлюзом для стабильного приема в удаленных точках;
• Удлинение кабеля от существующей трассы с SMA-male для расширения сети;
• Подключение анализаторов спектра к антеннам при измерении радиосигналов.

В профессиональной практике сборка прокладывается в плинтусах или коробах, сохраняя эстетику и защиту от повреждений. При установке избегайте чрезмерных изгибов, чтобы сохранить целостность кабеля.

Получите надежный удлинитель для вашей системы связи! Купите кабельную сборку SMA-male на SMA-female на сайте или обратитесь к специалистам Baltic Signal по номеру 8 (800) 777-54-20 для консультации.
