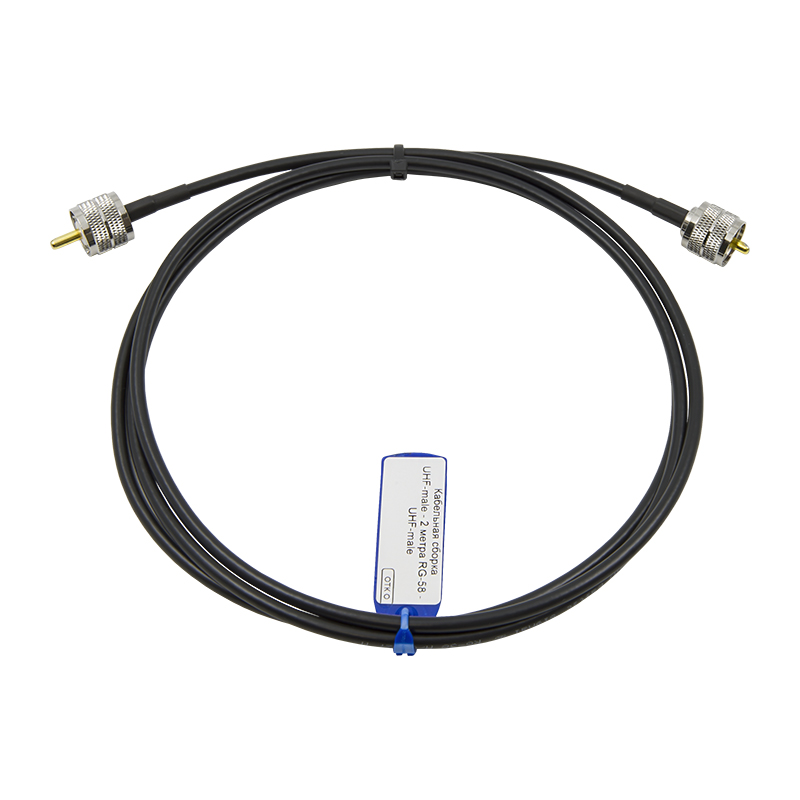

Кабельная сборка с разъемами UHF-male (PL-259) соединяет два прибора с ответными розетками SO-239. Коаксиал RG-58 A/U и обжимные штекеры на обоих концах делают сборку стандартным решением там, где антенна и радиостанция разнесены на пару метров — например, между приемником в кабине и внешней антенной на кузове транспортного средства.

Разъем UHF: почему он остается стандартом радиосвязи

UHF появился задолго до современных ВЧ-разъемов и до сих пор остается стандартным входом для большинства настольных, автомобильных и морских раций. Эти коннекторы не рассчитаны на работу на высоких частотах из-за нестабильности волнового сопротивления (оно может колебаться в пределах 30–50 Ом). В то время как это критический недостаток для ВЧ-систем, при работе с более низкими диапазонами радиосвязи эта нестабильность практически не сказывается на качестве приема и передачи.

Типичные случаи применения включают:

• Подсоединение рации к внешней антенне на крыше автомобиля или на палубе/мачте водного транспорта;
• Линия от антенного гнезда стационарной радиостанции до усилителя мощности;
• Подключение ведомственного и военного оборудования старых стандартов с разъемами UHF-серии;
• Радиолюбительские КВ- и УКВ-станции, а также измерительная техника с ответной розеткой UHF.

Коаксиал RG-58 A/U в составе сборки

Внутри провода — медная жила ⌀1,00 мм в изоляции из вспененного полиэтилена (⌀2,90 мм). Экран состоит из двух слоев: алюминиевая фольга и оплетка из луженого алюминия. Эффективность экранирования держится на уровне 90 дБ. Внешняя оболочка ПВХ (⌀5,00 мм) рассчитана на температуру от -60°C до +70°C. Минимальный радиус изгиба — 25 мм при однократном изгибе и 100 мм при многократном, поэтому кабель переносит прокладку через углы кузова или мачты без повреждения жилы.

На двухметровом отрезке потери сигнала минимальны: около 0,3 дБ на частоте 150 МГц и порядка 0,46 дБ на частоте 400 МГц.

Обжим и защита от влаги

Штекеры на обоих концах — обжимного типа. Центральный контакт представляет собой отдельную позолоченную иглу, которая напаивается на жилу. Кримперный инструмент обжимает гильзу на оплетке и корпусе разъема, давая плотное механическое соединение, которое не ослабевает при частых переподключениях кабеля. Место соединения закрывается термоусадкой: она защищает контакт от влаги и пыли, благодаря чему сборку можно использовать не только в помещении, но и на улице.

Каждая сборка проходит проверку перед отправкой — контролируется качество обжима и прохождение сигнала без лишнего затухания, так что в комплекте всегда оказывается рабочий, а не бракованный экземпляр.
