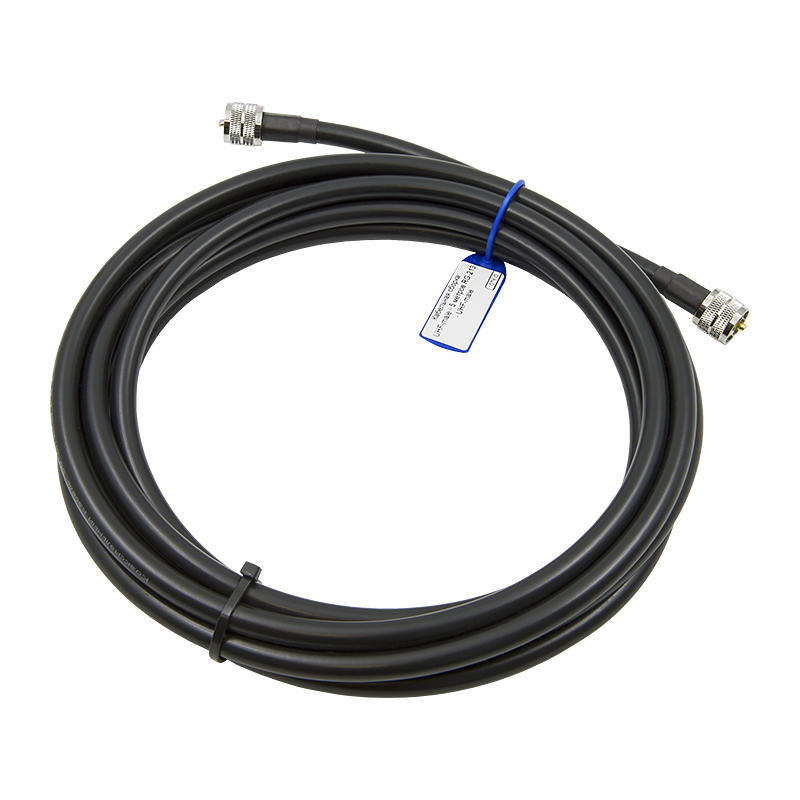

Кабельная сборка с разъемами UHF-male — готовый соединитель для радиостанций диапазонов CB, VHF и UHF. С обеих сторон кабеля установлены обжимные штекеры PL-259, а в качестве передающей линии использован RG-213 U с витой медной жилой. Такая сборка избавляет от самостоятельного обжима: разъемы уже установлены и проверены, остается только подключить провод на объекте.

Где применяется сборка?

UHF — классическая серия разъемов для радиостанций. Хотя коннекторы разработаны для радиосвязи, их волновое сопротивление может колебаться в широком диапазоне, из-за чего их рекомендуется использовать только для низких частот (до 500 МГц).

Пять метров длины хватает и для машины (от рации в салоне до антенны на крыше), и для типового расстояния между наружной антенной и станцией внутри здания, когда трассу приходится вести с парой изгибов вокруг элементов конструкции.

Типовые примеры использования включают:

• Подсоединение к антенне стационарной радиостанции в помещении, кабине автомобиля или на водном/морском транспорте;
• Линия от антенны на мачте или фасаде здания до базовой станции/ретранслятора;
• Временное подключение при настройке и тестировании радиооборудования в полевых условиях.

Разъемы и производственный процесс

Штекеры UHF-male на обоих концах устанавливаются обжимным методом: центральный контакт припаивается к жиле, а гильза обжимается вокруг оплетки и корпуса разъема. Место обжима закрывается термоусадкой, которая перекрывает доступ влаги и пыли к внутренней части коннектора — благодаря этому сборку можно ставить и на улице (под открытым небом) или в неотапливаемом техническом помещении. Обжимной тип разъемов долговечен, сборка выдерживает частые переустановки оборудования.

Витая жила RG-213 U переносит частые изгибы трассы без обрыва. Сама конструкция кабеля рассчитана на сложные условия монтажа, когда провод периодически перекладывают или переподключают между приборами.

На 5-метровом отрезке сборка практически не съедает сигнал: около 0,43 дБ потерь на частоте 150 МГц и порядка 0,85 дБ на частоте 450 МГц — для короткой дистанции между антенной и станцией это несущественная величина.

Контроль перед отправкой

Каждая готовая сборка проходит проверку: измеряется проходимость сигнала по жиле и отсутствие короткого замыкания с экраном. Такая проверка исключает случаи, когда обжим выглядит аккуратно снаружи, но контакт внутри разъема неплотный. На изделие крепится бирка с маркировкой — удобно, когда на объекте монтируется сразу несколько похожих линий.

Оформите заказ через корзину на сайте. Нужна сборка другой длины или с другим типом разъема на конце? Соберем по индивидуальным параметрам! Доставка по России работает через транспортные компании. Вопросы и консультации по номеру 8 (800) 777-54-20!
