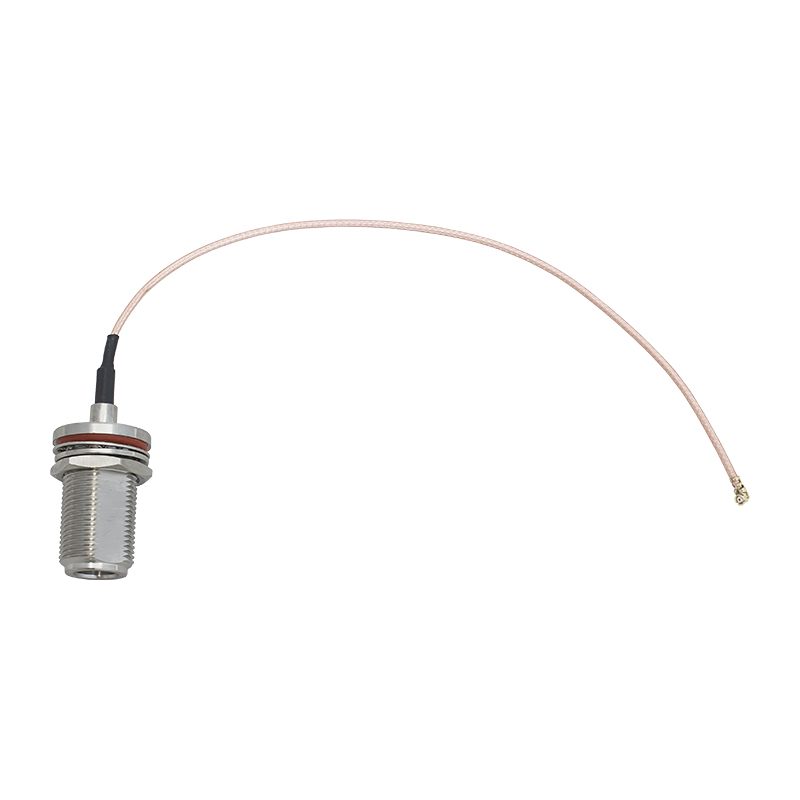

Адаптер с коннекторами N-female и U.FL обеспечивает переход от стандартного кабеля 50 Ом к радиокарте, например, к плате модема Mini PCI-e. Пигтейл используется при проектировании и сборке LTE-роутеров, точек доступа и других устройств, к внутренним платам которых необходимо подключение наружной антенны.

Технические особенности разъемов и кабеля

Пигтейл служит гибким переходником для соединения внешних антенн с внутренними разъемами на печатных платах. Он предназначен для интеграции в корпус устройства, когда требуется передача высокочастотных сигналов GSM, 3G, 4G, WiFi или других стандартов передачи данных и управления. Кабель и разъемы имеют сопротивление 50 Ом и сохраняют высокие параметры на частотах до 6 ГГц.

• Разъем N-female представляет собой розетку с резьбовым креплением, разработанную в 1940-х годах. Он обеспечивает прочный контакт с минимальным затуханием, стандартизирован для СВЧ-устройств и применяется в телекоме, обороне и измерительных стендах. Розетка имеет гайку в комплекте для фиксации на приборную панель;
• Низкопрофильный коннектор U.FL представлен компанией Hirose в 1991 году. Сопряженная пара имеет высоту до 2,5 мм и площадью 9 мм² на плате. Он служит для размещения на печатных платах с ограниченным местом. Аналоги известны как IPX или MHF1;
• Кабель RG-178 — тонкий коаксиал диаметром 1,8 мм с FEP-оболочкой. На длине 25 см он обеспечивает низкие потери (около 0,5 дБ). Кабель используется в аэрокосмической, медицинской и телеком-отраслях за счет стабильности, гибкости и устойчивость к агрессивным средам;
• Долговечность опрессовки: разъемы надежно фиксируются на станках (заводским методом), без риска «сползания» при вибрациях;
• Устойчивость к температурам: кабель выдерживает от -40°C до +200°C, подходит для эксплуатации в экстремальных условиях.

Адаптер упрощает монтаж в ограниченном пространстве благодаря гибкому кабелю, который легко укладывается в корпусах или боксах. Низкие вносимые потери минимизируют ослабление сигнала, что критично для поддержания качества связи на расстоянии.

Где использовать этот пигтейл?

Применяется при сборке новых LTE-роутеров, точек доступа, а также при кастомизации, модификации или ремонте оборудования. В частности, коннекторы U.FL/IPX размещаются на модемах формата Mini PCI-e (от Quectel, Fibocom, MEIGLink, MikroTik и других брендов). Чаще всего пигтейл служит для подключения кабельной сборки антенны к сотовому модулю GSM или LTE.

Использование адаптера на гибком проводе упрощает интеграцию без пайки, но требует осторожности с U.FL из-за его хрупкости и ограниченного ресурса. Купить пигтейл с разъемами N-female и U.FL можно в нашем каталоге. За консультацией позвоните по номеру 8 (800) 777-54-20 или используйте функцию «Заказать звонок» на сайте.
