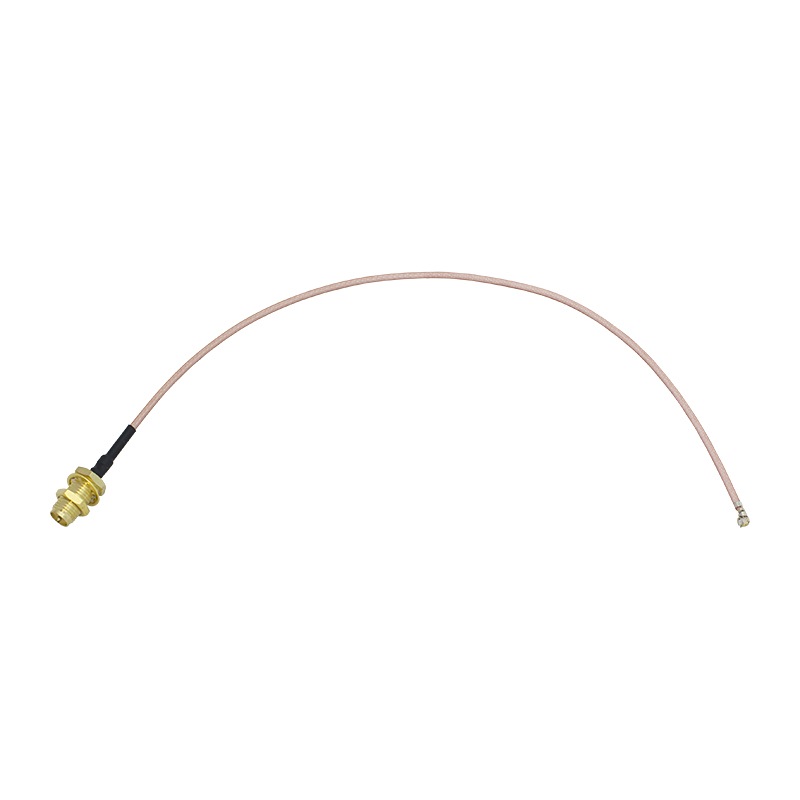

Пигтейл с разъемами RP-SMA-female и U.FL (IPX) — это переходник на коротком кабеле для подключения внешних антенн к WiFi-картам формата Mini PCI-e и платам роутеров. С его помощью выполняется коммутация интегрируемого оборудования. Благодаря гибкому кабелю RG-178 и надежно установленным разъемам, пигтейл подходит для использования в ограниченном пространстве, например, внутри корпусов оборудования или гермобоксов.

Когда используется WiFi -пигтейл с разъемом U . FL / IPEX ?

Пигтейл предназначен для соединения наружных антенн с радиоустройствами, оснащенными разъемами U.FL (IPX) на печатной плате. С его помощью можно вывести антенную розетку на приборную панель для подсоединения дальнейшего кабеля снижения или напрямую антенны.

Основные сценарии использования:

• Подключение внешних антенн к радиокартам WiFi в составе точек доступа и беспроводных маршрутизаторов;
• Монтаж в гермобоксах при разработке всепогодных беспроводных решений;
• Выполнение ремонтных работ, кастомизация и модификация оборудования;
• Выполнение измерительных работ при тестировании или отладке WiFi-передатчиков.

Адаптер для разъемов антенн и платы

Пигтейл выполняет роль промежуточного звена между антенной и радиоустройством. Разъем U.FL (IPX) подключается к печатной плате устройства, например, WiFi-модуля или роутера, а разъем RP-SMA-female позволяет присоединить внешнюю антенну с соответствующим разъемом-вилкой. Кабель передает высокочастотный сигнал с минимальными потерями. Сопротивление всех элементов — 50 Ом, стандартное для WiFi-оборудования.

• Сторона 1 — розетка RP-SMA с обратной полярностью. Серия коннекторов RP-SMA была разработана специально, чтобы выделить комплектующие WiFi в отдельную группу, механически несовместимую с ранее существовавшими инртерфейсами. Имеется гайка для корпусного монтажа;
• Стороны 2 — U.FL (IPEX). Низкопрофильный коннектор, который устанавливается на печатные платы для экономии пространства. Хрупкий разъем рассчитан на небольшое число сопряжений и обычно одноразово подключается при сборке устройства. При сопряжении розетки и вилки высота соединения не превышает 2,5 мм, а занимаемое на плате пространство — 9 мм²;
• Низкие потери сигнала. Вносимые потери составляют всего 0,5 дБ, что обеспечивает минимальное ослабление сигнала на частотах до 6 ГГц;
• Кабель RG-178 с диаметром всего 1,8 мм. Тонкий провод легко укладывается в замкнутом пространстве корпусов и гермобоксов, не ломается и не создает лишних изгибов;
• Долговечность. Пигтейл произведен заводским методом, протестирован и имеет долгий срок службы.

Пигтейл — важный компонент при производстве, сборке и ремонте ВЧ-оборудования. Купите адаптер с разъемами RP-SMA-female и U.FL/IPEX для вашего проекта! Закажите его прямо сейчас на сайте или свяжитесь с нами для консультации по телефону 8 (800) 777-54-20.
