Антенный адаптер с разъемами SMA-female и двумя U.FL (IPX) предназначен для соединения общей антенны с двумя радиомодулями. Пигтейл обеспечивает надежную передачу радиосигнала в составе таких устройств, как роутеры, модемы и WiFi-адаптеры. Он применяется в профессиональных сферах, например, при проектировании систем усиления, сборке оборудования или в составе IoT-решений.

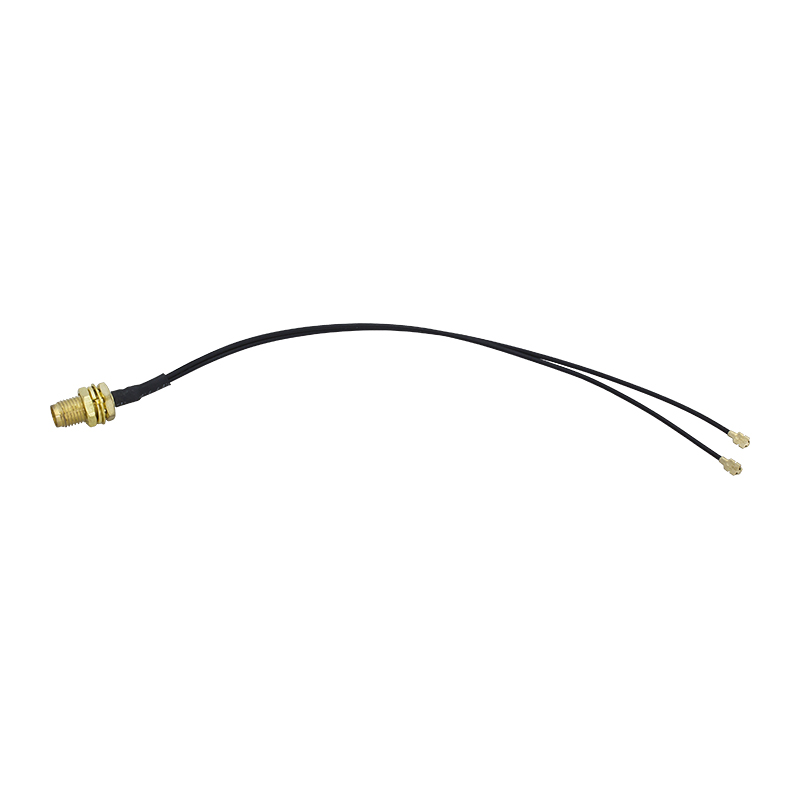

Пигтейл SMA на два разъема U . FL / IPEX

Пигтейл выполняет роль переходника между антенной с разъемом SMA и двумя радиомодулями с коннекторами U.FL. Один конец адаптера (SMA-female) подключается к антенне, а два разъема U.FL соединяются с соответствующими портами на плате устройства. Такая схема часто используется для реализации технологии MIMO, которая увеличивает пропускную способность канала за счет одновременной передачи данных по двум независимым потокам.

• Разъем SMA-розетка для антенн. На первой стороне установлен общий коннектор SMA для подключения к кабельной сборке антенны или накручивания круговой антенны. В комплект входит гайка для приборного монтажа (на панель);
• 2 низкопрофильных IPEX (U.FL) для радиомодулей. От общего антенного разъема отходят два тонких провода, которые заканчиваются коннекторами U.FL. Это миниатюрный разъем, которые устанавливается на платах Mini PCI-e (модемы, WiFi-адаптеры, GNSS-модули), а также на материнских платах роутеров и других радиоустройств;
• Кабель высокой гибкости RF1.13. Тонкий кабель длиною 20 см позволяет аккуратно интегрировать пигтейл в ограниченном пространстве внутри корпуса устройства;
• Поддержка высоких частот. Адаптер рассчитан на передачу сигнала до 6 ГГц, что делает его подходящим для современных стандартов связи, включая LTE и WiFi. Поскольку все элементы имеют сопротивление 50 Ом, при использовании пигтейла выполняется согласование и отсутствует лишнее отражение сигнала.

Как работает пигтейл в системах MIMO?

Пигтейлы этого типа могут применяться для подключения платы с двумя радиомодулями к антенне с поддержкой MIMO, обеспечивая более высокую скорость и стабильность соединения в сетях 4G или WiFi. Часто два экземпляра пигтейла используются в паре, чтобы соединить попарно MIMO-выходы антенны с соответствующими портами радиомодулей.

Пигтейл построен на базе коаксиального кабеля RF1.13, который отличается гибкостью и низкими потерями сигнала. Он легко гнется, может прокладываться вдоль углов в гермобоксах, не страдает от изломов. За счет этого возможно его размещение почти в любых корпусах, включая комнатные и всепогодные уличные решения.

• Для разработчиков оборудования. Используйте адаптер для соединений внутри уличных LTE-клиентов и точек доступа;
• Для ремонтных мастерских. Заменяйте порванные или вышедшие из строя компоненты на идентичные;
• Для измерительных работ. Определяйте уровень сигнала, частоты и другие параметры при работе с несколькими радиомодулями или антеннами.

Купите пигтейл с разъемами SMA-female и 2 x U.FL (IPX) для подключения антенн. Звоните по номеру 8 (800) 777-54-20 или закажите обратный звонок для консультации!
