Пигтейл с разъемами SMA-female и MHF4 — это компактный антенный адаптер, предназначенный для соединения внешних антенн с радиокартами формата M.2. Коннекторы MHF4 часто размещаются на платах 4G-модемов и WiFi-модулей. Переходник обеспечивает надежную передачу высокочастотного сигнала в стандартах GSM, 3G, LTE и WiFi, что делает его востребованным при проектировании, сборке или ремонте радиоаппаратуры. Адаптер также подходит для применения в герметичных боксах и терминалах, где требуется компактное и эффективное подключение.

Где применять пигтейл SMA-female — MHF4?

Адаптер на гибком проводе помогает соединить внешнюю антенну с модулем формата M.2. Он используется в устройствах, где важно минимизировать потери сигнала и обеспечить надежный контакт в условиях ограниченного пространства. Основные сценарии применения:

• Подключение внешних антенн к 4G-модемам M.2 для улучшения приема сигнала в зонах с нестабильным покрытием. Используется с модемами Quectel, Fibocom, Sierra Wireless, MeiG и других производителей;
• Интеграция в WiFi-роутеры и точки доступа для передачи сигнала на частотах до 6000 МГц;
• Соединение компонентов в гермобоксах, терминалах, банкоматах и IoT-решениях;
• Монтаж в телекоммуникационных шкафах и системах автоматизации, где требуется короткое и гибкое подключение.

Пигтейл — стандартный компонент, которым пользуются для соединения оборудования инженеры и системные интеграторы, работающие с беспроводными решениями.

Как устроен и функционирует пигтейл?

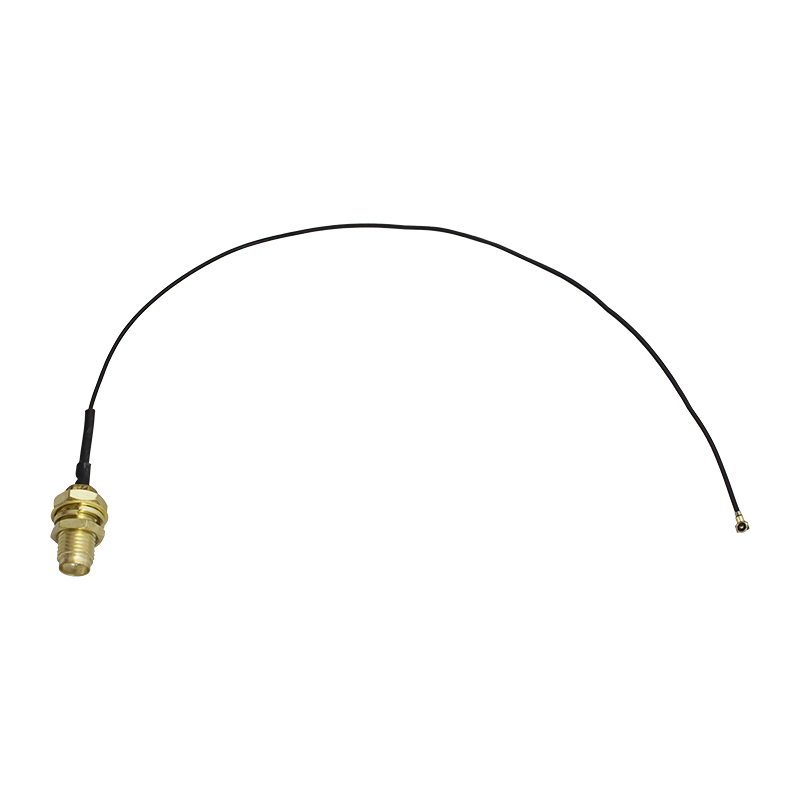

Пигтейл представляет собой короткий отрезок коаксиального кабеля с напаянными разъемами: SMA-female для подключения к внешней антенне и MHF4 для соединения с радиомодулем.

• Разъем SMA-female соединяется напрямую с кабельной сборкой/антенной или фиксируется на корпусе оборудования с помощью гайки. Это классический разъем 50 Ом с винтовым (резьбовым) способом сопряжения;
• Микроразъем MHF4, в свою очередь, подключается к модулю M.2, занимая минимум места на плате. Использование MHF4 позволяет производителям оборудования уменьшать платы и выпускать на рынок портативное оборудование;
• Тонкий кабель RF0.81 оптимизирован для работы с разъемом MHF4. Длина в 20 см подобрана для минимизации потерь сигнала, что особенно важно при работе со стандартами LTE и WiFi;
• Малые потери сигнала. Вносимые потери составляют около 0,5 дБ, что гарантирует стабильную передачу данных.

Пигтейл с разъемами SMA-female и MHF4 — решение для разработчиков оборудования и систем связи. Он обеспечивает стабильное соединение антенны с радиомодулем, минимизирует потери сигнала и упрощает монтаж в ограниченном пространстве.

Чтобы заказать пигтейл, добавьте товар в корзину на сайте или получите консультацию по телефону 8 (800) 777-54-20. Наши специалисты помогут подобрать аксессуары для вашего оборудования и ответят на все вопросы!
