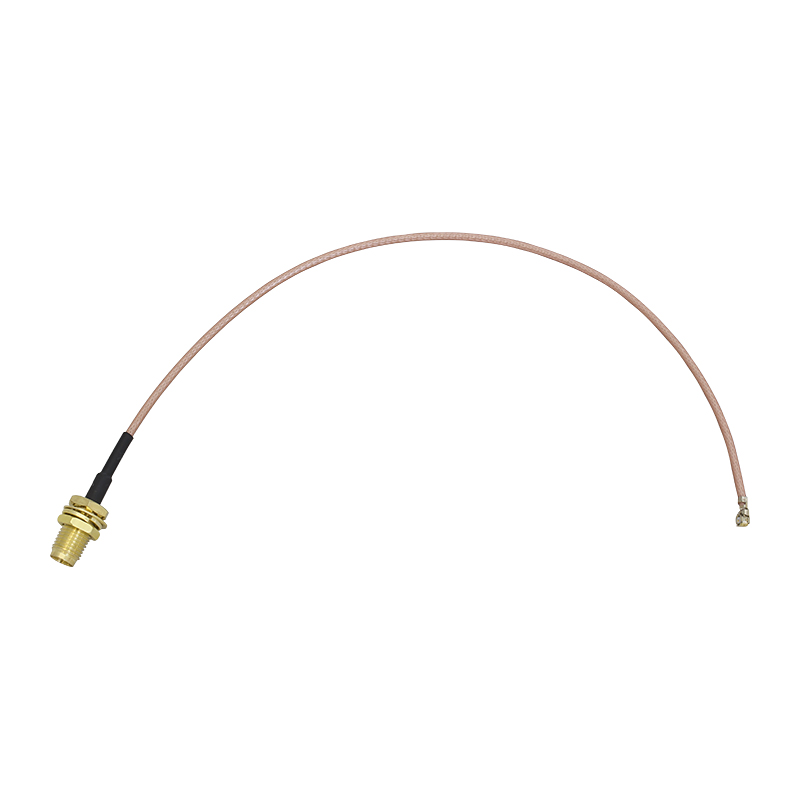

Антенный адаптер с разъемами SMA-female и U.FL (IPX) предназначен для соединения внешних антенн с радиомодулями формата Mini PCI-e и платами роутеров. При помощи пигтейла от антенны на приемник может передаваться сигнал стандартов мобильной связи (GSM, 3G, LTE), WiFi или GPS. Тонкий кабель RG-178 длиной 20 см позволяет подключить внешнюю антенну, выведенную в зону лучшего приема, к плате устройства с разъемом U.FL.

Пигтейл U . FL ( IPEX ) для сотовых модулей и роутеров

Пигтейл передает сигнал от внешней антенны к радиомодулю устройства. Разъем U.FL подключается к плате роутера или модема, где расположены компактные антенные гнезда. Разъем SMA-female соединяется с коаксиальным кабелем, ведущим к антенне, которая установлена на улице или в зоне лучшего приема.

• Резьбовой разъем SMA-female с гайкой — типовой коннектор 50 Ом для радиоприменений. Ответная вилка часто устанавливается на кабельных сборках, а также внутри гермобоксов антенн (серия USB BOX). Гайка в комплекте позволяет зафиксировать розетку на приборной панели, если пигтейл используется для сборки нового оборудования;
• Разъем серии U.FL (IPX) монтируется на платах устройств. Чаще всего производители размещают его на модемах формата Mini PCI-e, но также он используется на WiFi-картах, GNSS-приемниках и материнских платах маршрутизаторов. Для долговечного использования рекомендуется избегать частых подключений, так как коннектор U.FL рассчитан на ограниченное число циклов;
• Отрезок RG-178 длиной 20 см, используемый в пигтейле, отличается малым диаметром (около 1,8 мм) и повышенной гибкостью. Пигтейл можно размещать в тесных отсеках, например, внутри корпусов роутеров или гермобоксов;
• Общее сопротивление 50 Ом. Одинаковый импеданс разъемов и кабеля гарантирует хорошее согласование и низкий уровень КСВн. Вносимые потери составляют всего 0,5 дБ, что сохраняет качество передачи данных. Лучшие результаты достигаются при работе с сигналом частотой до 6 ГГц.

Примеры использования пигтейла

Переходник служит для соединения антенны или измерительного оборудования с радиомодулем-платой. Он применяется в составе усилителей интернета, при сборке роутеров и во встраиваемых системах автоматизации.

Вот лишь некоторые примеры оборудования, с которыми может использоваться пигтейл:

• Материнские платы MikroTik RouterBOARD и радиокарты серии R52;
• Модемы формата MiniPCI-e от Quectel, Fibocom, Huawei, MeiG и других производителей;
• Роутеры TP-Link, Asus, Netgear, Zyxel (разъемы размещаются на внутренней плате устройств и служат для сервисного подключения антенн;
• Встраиваемые 4G-роутеры для IoT или терминалов.

Обеспечьте надежное подключение антенны к вашему устройству! Купите пигтейл MikroTik ACSMAUFL на нашем сайте, позвоните по номеру 8 (800) 777-54-20 или закажите обратный звонок для консультации по выбору оборудования. Улучшите качество связи уже сегодня!
