Грозозащита — важный элемент радиосистем, использующих наружные приемные и передающие антенны. Установка грозоразрядника позволяет защитить оборудование, подключенное к наружным антеннам связи, во время грозы и грозового положения. Прибор работает как ключ, замыкающий линию передачи и отводящий опасный ток на заземленную линию.

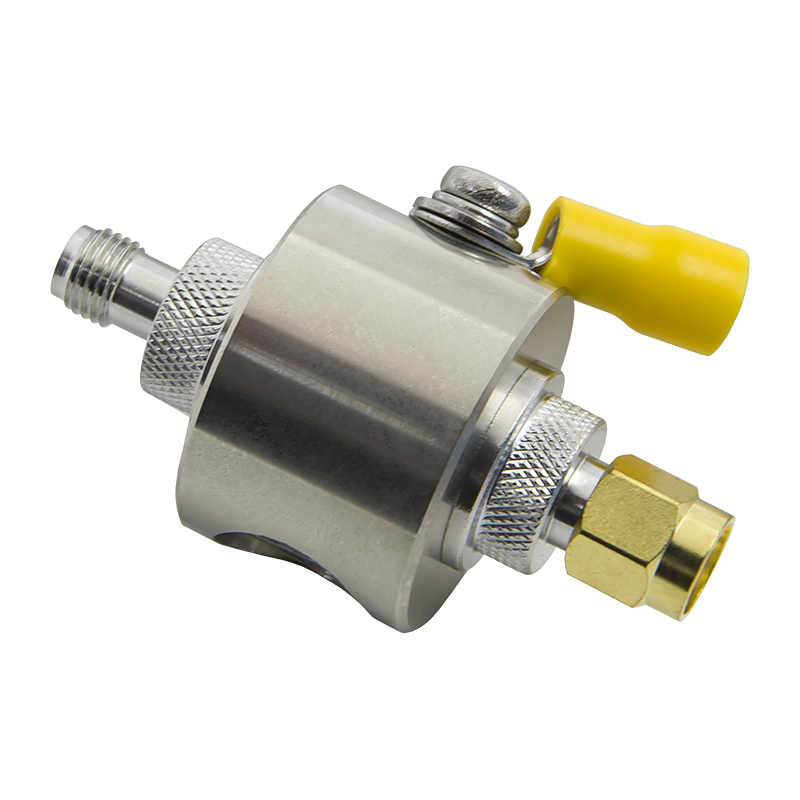

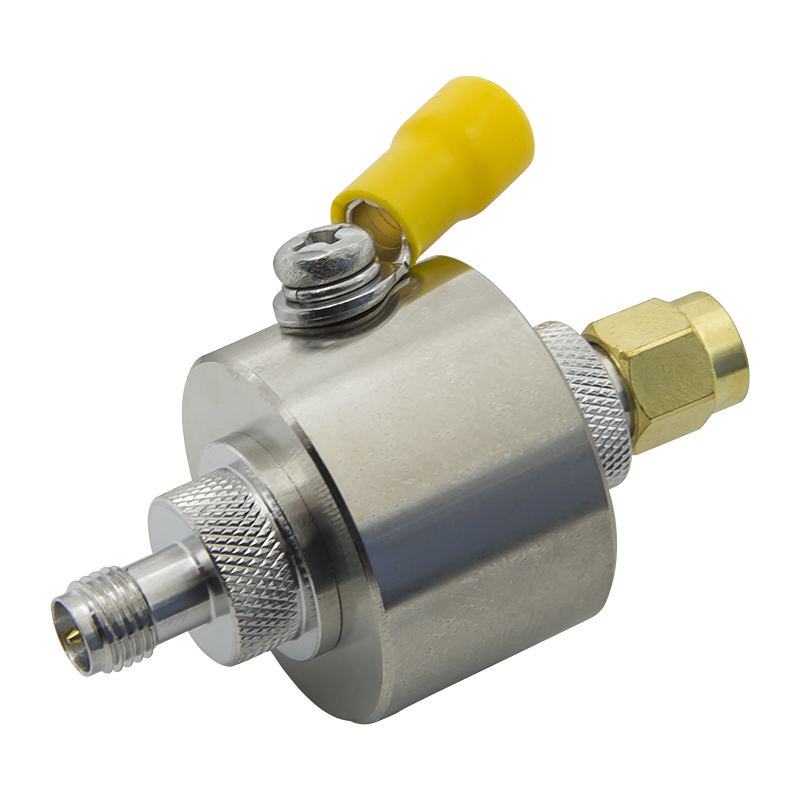

Данная модель защиты оснащена разъемами RP-SMA-male и RP-SMA-female и в первую очередь предназначена для беспроводного WiFi-оборудования. Рабочий диапазон модуля до 3 ГГц позволяет использовать его в системах с частотой 2,4 ГГц (основная частота устройств 802.11n). Также прибор может применяться с оборудованием стандартов GSM/3G/LTE и другими устройствами радиосвязи.

Принцип работы антенной грозозащиты

Поскольку модуль имеет разъемы разного типа («мама» и «папа»), он может устанавливаться непосредственно на вход устройства и соединяться с кабелем снижения. Также допускается монтаж в разрыв кабельной линии. Для максимальной надежности и защиты инженеры Baltic Signal рекомендуют использовать два модуля защиты, устанавливаемые на разных концах кабельной трассы.

Коннекторы серии RP-SMA — это основные разъемы WiFi-устройств, которые устанавливаются на антеннах, точках доступа и беспроводных роутерах. Отличительный признак этих разъемов заключается в модифицированной конструкции вилки и розетки. За основу соединителя взята классическая серия SMA, однако центральный пин (штырь) и гнездо поменяны местами. Таким образом, на male-разъеме имеется гнездо, а на ответной female-розетке — штырь. Эта модификация позволила в свое время обособить WiFi-совместимые комплектующие.

Модуль грозозащиты имеет съемный газоразрядный элемент, расположенный внутри корпуса за металлической заглушкой. Принцип работы устройства сводится к следующим шагам:

1. В обычном режиме модуль пропускает ВЧ-сигнал, который передается между уличной антенной и внутренним оборудованием. Вносимое затухание минимально и составляет около 0,25 дБ в рабочем диапазоне частот 0–3000 МГц;
2. Когда происходит «скачок» напряжения, вызванный грозой или другими эффектами, газ внутри газоразрядника ионизируется и начинает пропускать ток на боковой отвод. Опасные токи отводятся по кабелю заземления, а основная линия передачи остается закрытой;
3. Когда весь опасный ток отведен на землю, газоразрядник восстанавливает исходный режим работы. Линия передачи возобновляет работу по основному тракту.

Газоразрядный элемент, отвечающий за «замыкание» линии на землю, является сменным. В случае выхода из строя его можно извлечь из корпуса и заменить новым элементом (в данном модуле используется элемент 2R230).

Схема работы грозозащиты подразумевает обязательное подключение кабеля заземления! Без корректного заземления модуль не будет функционировать.

В каких случаях применяют грозозащиту для WiFi-оборудования?

Грозозащита является рекомендуемым элементов любых WiFi-систем и других радиосистем, использующих наружные (уличные) компоненты. При установке антенн на улице без защиты всегда существует вероятность формирования в линии снижения электростатического заряда, который может повредить дорогое оборудование. Установка грозозащиты многократно снижает эти риски.

Модуль грозозащиты является эффективным инструментом от электростатики, который должен использоваться одновременно с более комплексным подходом для защиты от прямого попадания молнии. Защиту от прямого удара обеспечивает только громоотвод!

Купить грозозащиту Baltic Signal для WiFi-антенн и точек доступа можно прямо сейчас на нашем сайте. Укажите нужное количество товара, добавьте позицию в корзину и оформите заказ онлайн. Наши менеджеры и инженеры всегда готовы ответить на ваши вопросы по телефону 8 800 777-54-20!
