Модули грозозащиты устанавливаются между уличной антенной и активным устройством в помещении для защиты последнего от возможных электростатических перенапряжений. Нежелательные разряды высоких токов, которые могут вывести оборудование из строя, часто возникают в радиолиниях во время предгрозовой погоды и непосредственно во время грозы. Грозозащита служит замком, который изолирует линию передачи при резком скачке напряжения. Модуль предназначен для подключения оборудования с разъемами TNC-серии (50 Ом).

Внутреннее устройство и принцип срабатывания TNC-грозозащиты

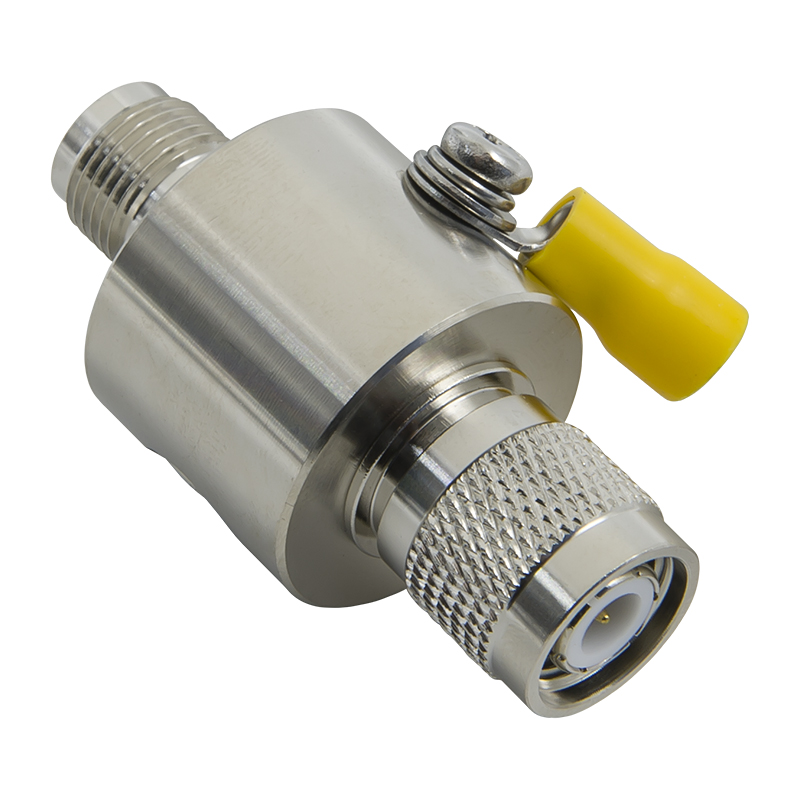

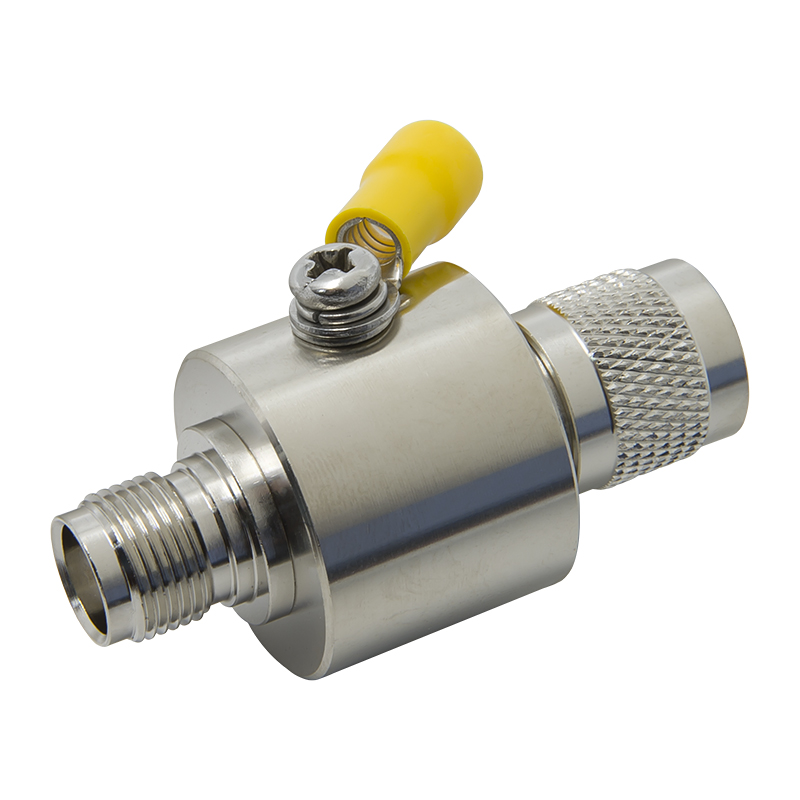

Модуль грозозащиты — это небольшое устройство в металлическом корпусе, которое с двух сторон оканчивается ВЧ-разъемами серии TNC. С одной стороны располагается разъем-розетка («мама»), с обратной — вилка («папа»). Таким образом, прибор может устанавливаться непосредственно на защищаемый вход активного устройства или антенны. Альтернативный способ монтажа допускает установку между двумя участками кабельной линии.

Чтобы обеспечить максимальную защиту оборудования, инженеры Baltic Signal рекомендуют устанавливать два экземпляра грозозащиты. Один модуль монтируется на разъем антенны или вблизи антенны, второй — на разъем защищаемого аппарата или вблизи него в помещении.

Эта модель грозозащиты оснащена коннекторами TNC-серии (50 Ом). Данный разъем является поздней модификацией BNC с измененным типом соединения (резьба вместо байонета). Благодаря этому, коннектор устойчив к вибрациям и используется в различных приборах радиосвязи (например, в телефонах GSM и антеннах GPS/ГЛОНАСС). Сегодня разъемы TNC применяются в самых разных отраслях, включая авионику, радарные системы, измерительное оборудование.

Функционирование грозозащиты основано на газонаполненном элементе (GDT — Gas Discharge Tube), который размещается внутри металлического корпуса. Этот элемент функционирует как замок, перекрывающий ВЧ-линию при образовании разряда электростатики.

• В режиме штатной работы ВЧ-сигнал частотой до 3000 МГц проходит сквозь модуль грозозащиты практически без затухания. Вносимые потери модуля оцениваются в 0,25 дБ или менее;
• При попадании в модуль тока, превышающего пороговые значения, газ внутри разрядника ионизируется. При дальнейшем росте напряжения происходит замыкание линии на землю: ток начинает «стекать» на боковой отвод, ВЧ-линия перекрывается;
• Когда показатели стабилизируются, элемент GDT возвращается к исходному функционированию. Модуль грозозащиты перестает отводить ток на землю, и ВЧ-тракт восстанавливается.

Модуль грозозащиты может срабатывать несколько раз, не требуя замены комплектующих. Тем не мнее, в отдельных случаях возможен выход газонаполненного элемента GDT из строя (обычно это происходит из-за длительного воздействия большого разряда). В этом случае газонаполненный элемент требуется заменить. Для этого подойдет газовый разрядник 2R230.

Заземление грозозащиты — обязательное условие

Грозоразрядник не может функционировать без корректного соединения с «землей». При таком подключении модуль будет бесполезен. Для соединения с шиной или контуром заземления используется боковой отвод с клеммой (под кабель заземления с диаметром сечения до 8 мм²).

Во время разработки вашей системы связи следует помнить, что газовый разрядник в первую очередь защищает от электростатики, вызванной грозой, но не спасает от прямого попадания молнии в антенну. Поэтому подход к грозозащите здания и оборудования должен предусматривать не только газоразрядные модули, но также громоотвод и другие элементы.

Когда стоит использовать защиту от грозы?

Грозозащита с разъемами TNC должна устанавливаться всегда, когда присутствует риск повреждения оборудования из-за электростатического разряда. Наибольший риск возникает в тех регионах, где регулярно наблюдаются грозы или грозовое положение. Но даже нахождение в регионе, где грозы относительно редки, не служит гарантией, что ваше оборудование не будет повреждено во время непогоды. Именно поэтому Baltic Signal рекомендует всегда использовать защиту совместно с уличными антеннами, особенно в дорогостоящих системах усиления связи.

Купить грозозащиту TNC-типа (50 Ом) можно сейчас на нашем сайте. Для этого воспользуйтесь корзиной товаров и онлайн-оформлением заказа. При возникновении вопросов об использовании оборудования позвоните нам по телефону 8 800 777-54-20!
