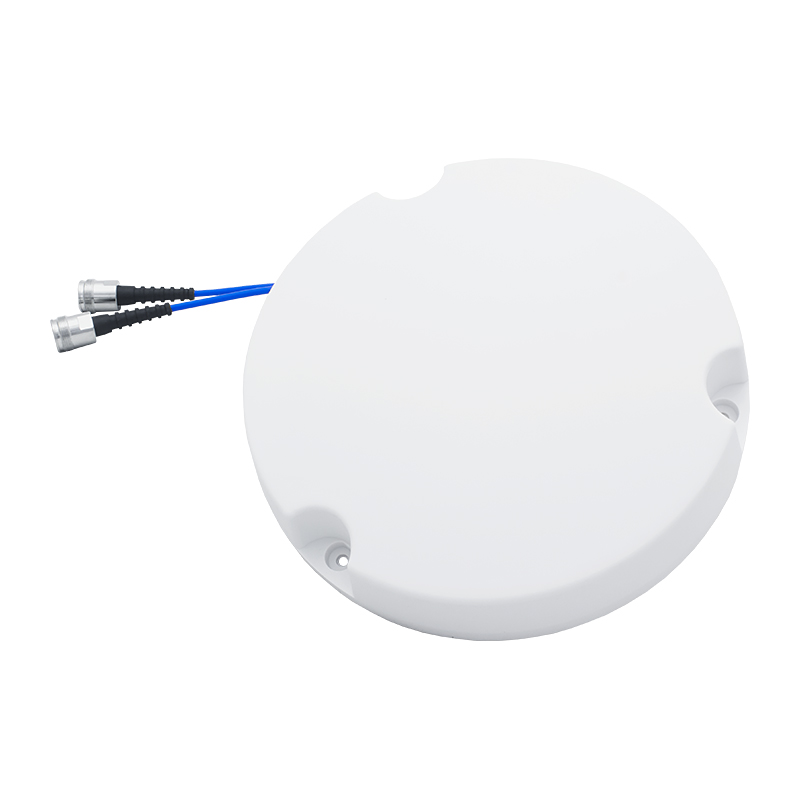

Круговая потолочная антенна сотовой связи с двумя входами для подключения к MIMO-системам, например, в составе гибридных DAS-решений. Модель BS-700/2700-3 MIMO работает с любыми стандартами сотовой связи GSM/3G/4G и оснащена двумя промышленными коннекторами серии 4.3-10 («мама»). Крепление адаптировано для установки на подвесные потолки.

Двойная потолочная антенна с разъемами 4.3-10

Модель BS-700/2700-3 MIMO разработана специально для применения в распределенных антенных системах, где используются современные ретрансляторы с поддержкой технологии MIMO. Антенна обладает двумя ВЧ-разъемами, которые установлены на коротких отрезках кабеля.

Как правило, антенны этого типа применяются для раздачи и приема сигнала сотовой связи в системах ретрансляции (усиления) сигнала, которые разворачиваются в крупных бизнес-центрах, торгово-развлекательных комплексах и на производственных объектах.

К особенностям предложенной модели относятся:

• Поддержка частотных диапазонов 698–960 МГц и 1700–2700 МГц, что допускает использование потолочной антенны совместно с источниками сигнала GSM, 3G и 4G/LTE. Также имеется поддержка WiFi-оборудования на частоте 2,4 ГГц;
• В зависимости от частоты коэффициент усиления варьируется в диапазоне 3–4,5 дБи. Излучатель имеет круговую диаграмму направленности в горизонтальной плоскости и сектор излучения 48–95° по вертикали;
• Антенна поддерживает двухпотоковый режим MIMO, при котором данные передаются с разделением по поляризации. Два ВЧ-входа могут использоваться для подключения к MIMO-оборудованию, такому как DAS-системы, репитеры или точки доступа;

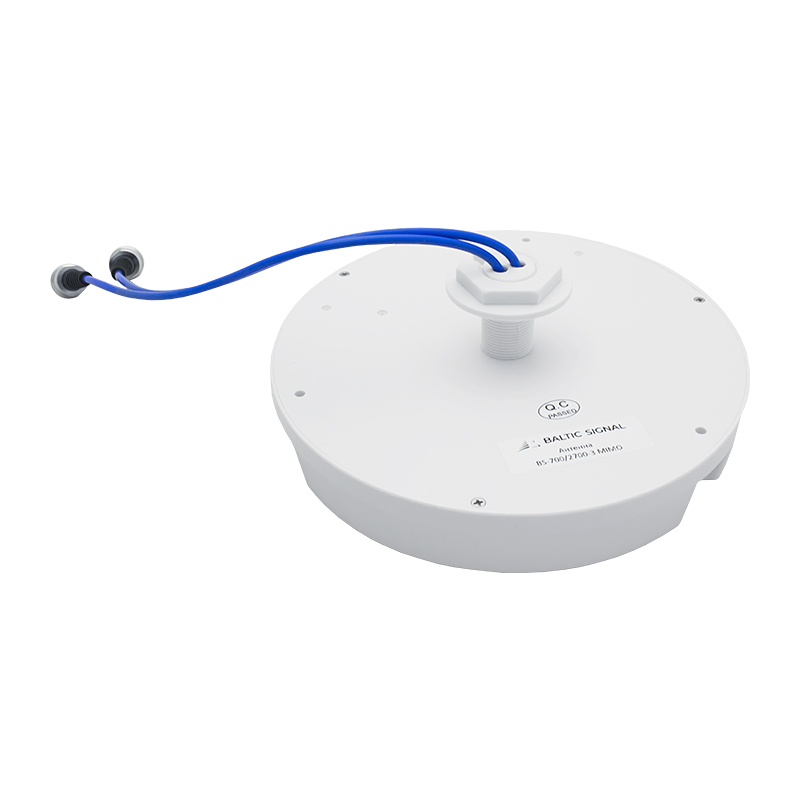

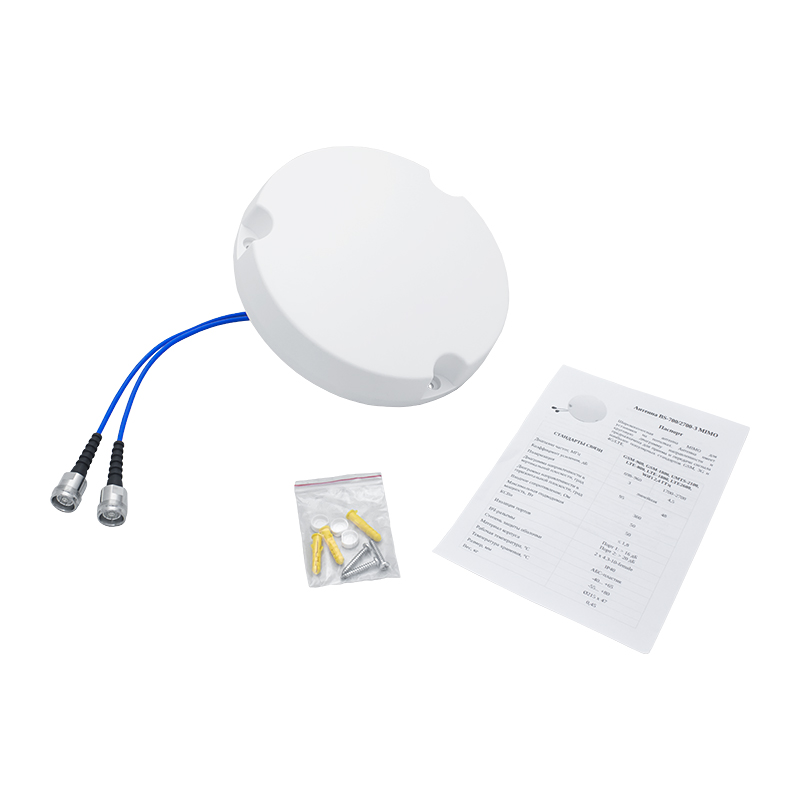

• Универсальное пластиковое крепление со шпилькой и гайкой приспособлено для монтажа излучателя на потолках типа «Армстронг» или других подвесных конструкциях. По краям корпуса предусмотрены отверстия для дополнительного крепления с помощью шурупов и дюбелей.

Коннекторы 4.3-10-female для лучшего соединения

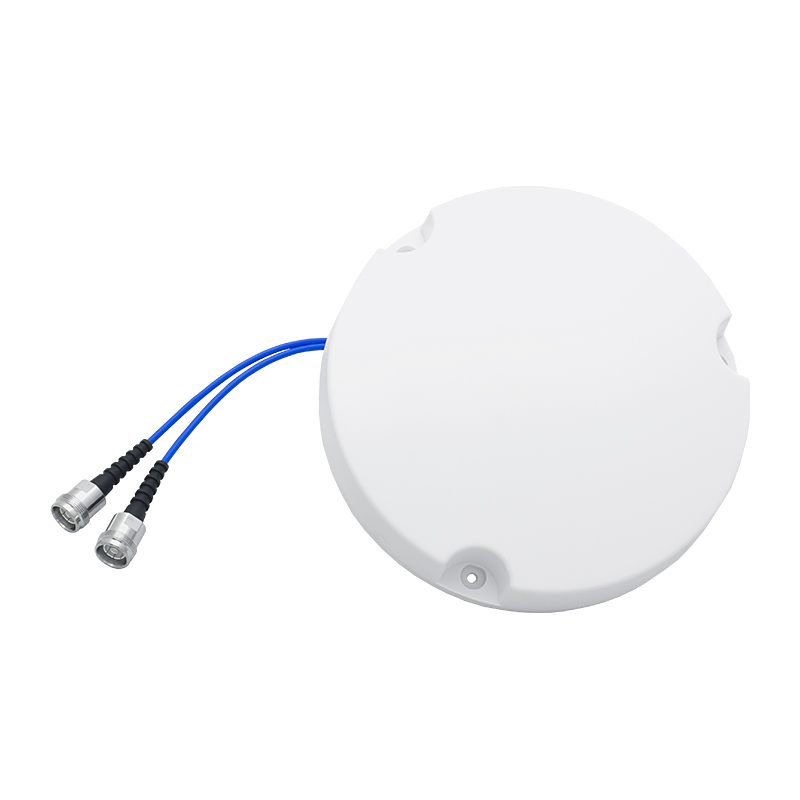

Из корпуса излучателя выходят два коротких отрезка кабеля с установленными коннекторами 4.3-10-female. Эти соединители используются на современном профессиональном радиооборудовании и обладают рядом улучшений по сравнении со своими предшественниками 7/16 DIN:

• Компактное и легкое исполнение: коннекторы 4.3-10 проще в обращении и создают меньшую физическую нагрузку на подключаемое оборудование;
• Имеют сниженные показатели интермодуляции 3-го порядка (IMP3), что достигается переработанной конструкцией контакта;
• Female-разъемы совместимы с 3 типами ответных male-коннекторов (для ручной фиксации, под ключ и push-pull).

Как правило, коннекторы серии 4.3-10 используются в распределенных антенных системах, где требуется качественная передача сигнала и востребована высокая отказоустойчивость.

Антенна BS-700/2700-3 MIMO от Baltic Signal относится к Indoor-оборудованию профессионального уровня, и уже успешно испытана на крупных предприятиях России!
