Антенна Zara 3G/4G (Панельная, 14 дБ)

Антенна Zara 3G/4G (Панельная, 14 дБ)

Артикул: BS1841
SKU: ZARA
Производитель: Baltic Signal

Zara 3G/4G - малогабаритная антенна с рабочим диапазоном частот от 1700 до 2700 МГц.

1 800 р.

  • Товар в наличии

Zara 3G/4G — малогабаритная антенна с рабочим диапазоном частот от 1700 до 2700 МГц. Эта модель подходит для большинства репитеров, работающих с сотовыми стандартами 3G и 4G/LTE. Коэффициент усиления составляет от 12,5 дБи в нижнем рабочем диапазоне и достигает максимума 15,5 дБи при работе с верхними частотами.

Модель Zara 3G/4G разработана специально для использования в городских и пригородных условиях, а также на загородных объектах при небольшом расстоянии до базовой станции оператора (5–10 км). Достаточно широкая диаграмма направленности (30–35°) упрощает настройку на источник сигнала.

Когда используется Zara 3G/4G?

При помощи внешней антенны вы можете направить сигнал оператора с улицы по кабелю на устройство, находящееся внутри помещения. Это необходимо, чтобы преодолеть экранирующие свойства стен и перекрытий. Также направленная антенна необходима на большом расстоянии от БС оператора, особенно при неровном, изрезанном ландшафте.

Модель Zara предназначена для подключения к репитерам сотовой связи, которые не могут функционировать без внешней точки приема. Также возможно использование с модемами и роутерами для усиления мобильного интернета. Однако следует учитывать, что если ваше мобильное устройство поддерживает двухканальный режим MIMO, то лучше использовать интернет-антенну с двумя разъемами.

Совместимость со стандартами сотовой связи:

  • Частота 1800 МГц: GSM-1800, LTE Band 3;
  • Частота 2100 МГц: UMTS-2100, LTE Band 1;
  • Частота 2300 МГц: LTE Band 40;
  • Частота 2600 МГц: LTE Band 7, LTE Band 38.

Установка и настройка уличной антенны

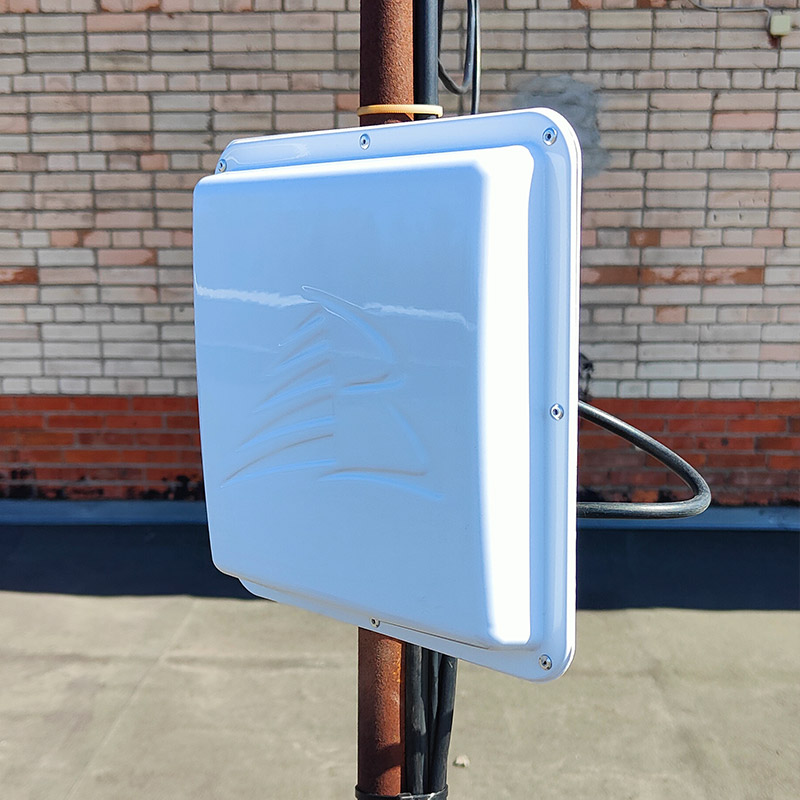

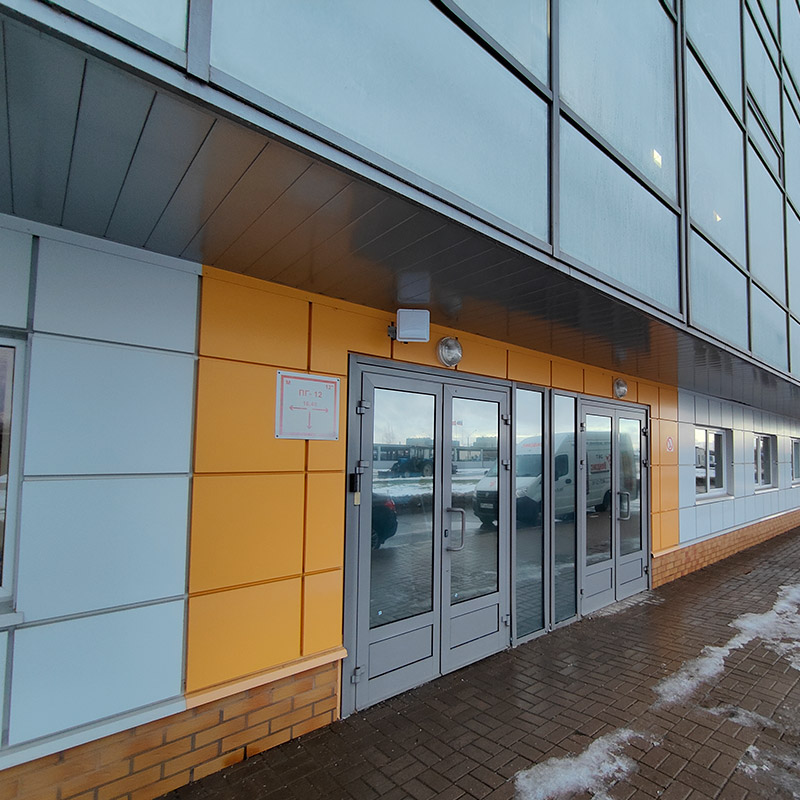

Для крепления излучателя используется крепеж на Г-образный кронштейн или выносную мачту (столб) диаметром 20–52 мм. Поскольку антенна имеет малые размеры (всего 220 x 220 x 55 мм), она не будет привлекать внимание и выбиваться из общего вида сооружения. В некоторых случаях возможно выполнить незаметный монтаж под козырьком или другим выступом фасада.

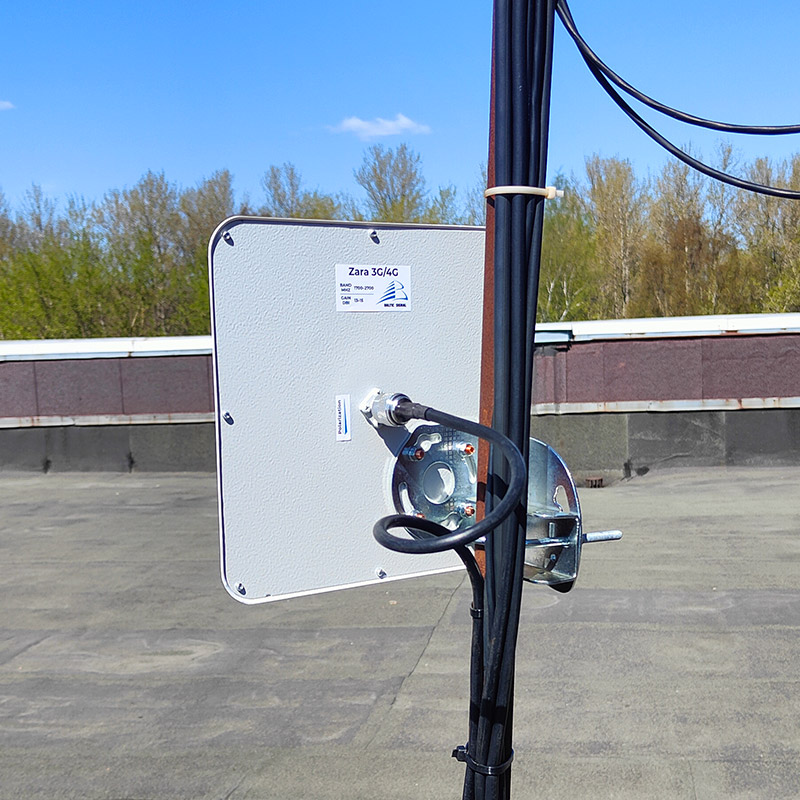

Для подключения кабельной сборки, ведущей к вашему устройству, используется классический разъем N-female. Для эффективной и надежной передачи сигнала рекомендуется использовать кабель снижения с волновым сопротивлением 50 Ом.

Все металлические излучающие элементы покрыты порошковой краской, которая предотвращает ржавчину. Дополнительную защиту от внешних воздействий обеспечивает пластиковый кожух. Zara 3G/4G рассчитана на постоянную эксплуатацию в любом регионе России (рабочая температура от -60°С до +80°С).

Низкая цена и высокие технический показатели уже сделали эту антенну хитом продаж. Все еще сомневаетесь? Позвоните по телефону 8 (800) 777-54-20, и мы ответим на любые вопросы об оборудовании Baltic Signal!

Диаграммы направленности

Вертикальная плоскость
1700 МГц
1700 МГц
1850 МГц
1850 МГц
1950 МГц
1950 МГц
2150 МГц
2150 МГц
2300 МГц
2300 МГц
2450 МГц
2450 МГц
2550 МГц
2550 МГц
2650 МГц
2650 МГц
Горизонтальная плоскость
1700 МГц
1700 МГц
1850 МГц
1850 МГц
1950 МГц
1950 МГц
2150 МГц
2150 МГц
2300 МГц
2300 МГц
2450 МГц
2450 МГц
2550 МГц
2550 МГц
2650 МГц
2650 МГц

Частотный диапазон

1700–2700 МГц

Коэффициент усиления

12,5–15,5 дБи

Ширина диаграммы направленности в H-плоскости

30–35°

Ширина диаграммы направленности в E-плоскости

30–35°

Уровень боковых лепестков

≤ -13 дБ

Отношение вперед/назад

≥ 20 дБ

Волновое сопротивление

50 Ом

КСВн (коэффициент стоячей волны по напряжению)

≤ 1,5

Допустимая мощность передачи

50 Вт

Поляризация

вертикальная / горизонтальная

ВЧ-разъем

N-female

Ветровая нагрузка

50 м/с

Крепление

на мачту Ø20–52 мм

Материал антенны

алюминий, оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитного корпуса

АБС-пластик с защитой от УФ-излучения

Материал крепления

сталь

Рабочая температура

от -60°С до +80°С

Размер (без крепления)

220 x 220 x 55 мм

Вес (без крепления)

545 г

Вес (с креплением)

856 г

Комплектация

антенна, комплект крепежа, инструкция
