Антенна на магнитном креплении BS-433-2M позволяет устройствам принимать и передавать управляющие сигналы, телеметрию и данные на частотах диапазона 433 МГц. Этот диапазон во многих странах выделен как свободный к использованию при соблюдении определенных требований к мощности оборудования. Как правило, диапазон применяется в устройствах с удаленным управлением, сигнализациях, роботах (игрушечных и промышленных), а также в экосистеме «умного дома».

В каких областях применим стандарт LPD433?

В то время как общедоступными являются такие стандарты, как WiFi и Bluetooth, некоторые разработчики оборудования нуждаются в создании проприетарных протоколов передачи данных. В то же время использовать любую частоту по своему усмотрению они не могут в силу регуляторного законодательства: большая часть радиоспектра уже распределена государством и для ее использования требуется получение специальных разрешений.

433 МГц относится к свободным диапазонам ISM, выделенным государством специально для общих целей и не требующих оформления лицензии. Диапазон может применяться свободно в промышленной отрасли (Industrial), научных исследованиях (Scientific) и медицинской сфере (Medical). При использовании устройств 433 МГц в России не требуется оформлять разрешительную документацию, если передатчики не превышают определенных пороговых значений.

К устройствам ISM-диапазона относятся многочисленные приборы, выпускаемые производителями в готовом к использованию виде:

• Устройства для удаленного управления на расстоянии, такие как пульты ДУ;
• Системы охранной сигнализации и СКУД (пропуск персонала, учет присутствия, доступ к внутренним помещениям);
• Метки RFID для учета товаров;
• Автоматизированные линии сборки и производства;
• Детские игрушки, развлекательные наборы робототехники;
• Некоторые виды носимых раций, поддерживающие диапазон LPD433.

Магнитное крепление и гибкий кабель для удобного подключения

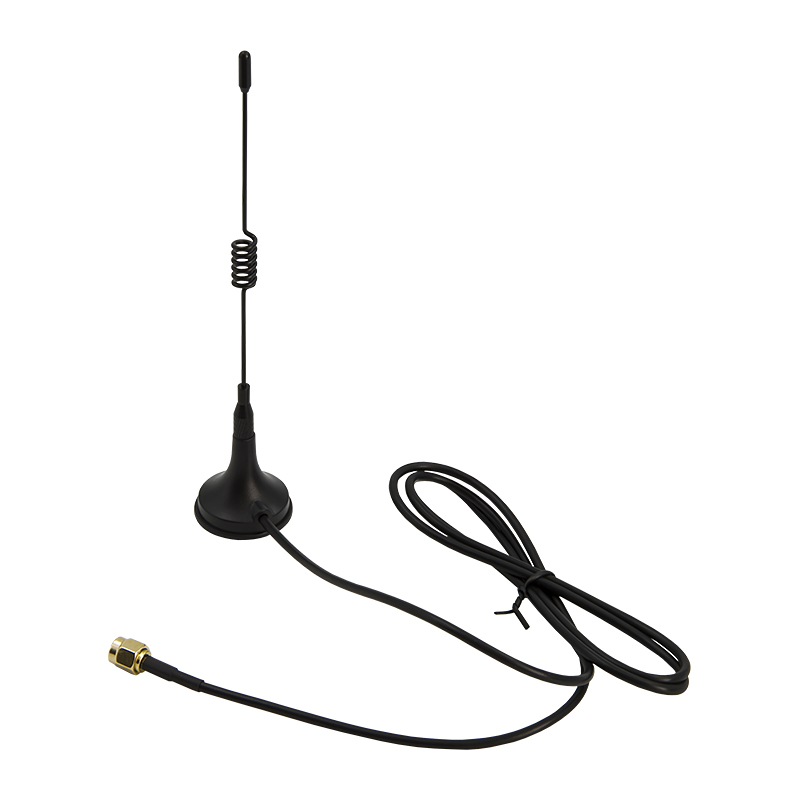

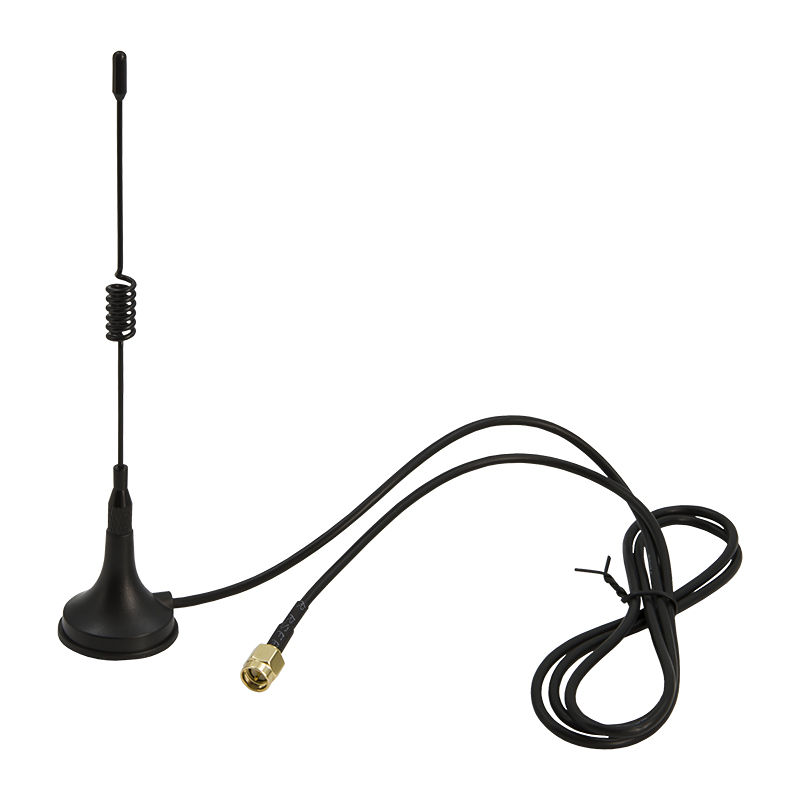

Антенна BS-433-2M имеет слабовыраженную направленность с круговой диаграммой в горизонтальной плоскости. Коэффициент усиления излучателя — 2 дБи. Установка осуществляется на металлический корпус прибора при помощи магнитной базы. Антенна легко снимается и ставится обратно, что делает ее предельно простой в эксплуатации. Для монтажа не требуется никакой подготовки поверхности.

• Основание с магнитом Ø30 мм. Внизу антенны находится магнит, при помощи которого излучатель легко крепится к стенкам и корпусам устройств как в вертикальной, так и в горизонтальном положении;
• Высота 150 мм. Общая высота изделия не превышает 15 см, штырь содержит одну катушку по центру;
• Встроенный кабель 1 м. Для подключения к оборудованию применяется тонкий кабель диаметром 2,8 мм марки RG-174. Длина провода 1 м удобна как для подсоединения настольных устройств, так и для прокладки фидера внутрь монтажного шкафа;
• Коннектор 50 Ом SMA-типа. Разъем на конце кабеля — обычный SMA-male, совместимый со многими радиоустройствами;
• Разборная конструкция. Магнитная база легко откручивается от антенны для более удобной пересылки или перевозки.

Антенны с магнитной базой используются, когда точку приема сигнала нужно расположить снаружи оболочки устройства или на некотором расстоянии. При прямом доступе к антенному входу можно использовать антенну BS-433-2 обычного конструктива или ее угловую версию.
