Антенна BS-868-14 — это узконаправленный «волновой канал», спроектированный для приема и передачи сигналов в частотном диапазоне 868 МГц. Этот прибор подходит для подключения к контроллерам и различным устройствам, использующим эту частоту для передачи данных и команд управления. Благодаря своей направленной архитектуре, антенна обеспечивает узкий сектор действия с коэффициентом усиления 14 дБи.

Почему важен диапазон 868 МГц?

В России, Европейском Союзе и многих других странах диапазон 868 МГц разрешен для свободного использования. Это означает, что передатчики и приемники, работающие на этой частоте, можно использовать без получения лицензии, если они не превышают определенной мощности. Такие свободные частоты, часто используемые на производствах, в научных исследованиях и медицинских организациях, известны как ISM-диапазоны (Industrial, Scientific, Medical).

Общедоступная частота 868 МГц применима в самых разных сферах:

• Промышленная автоматизация сегодня активно использует передачу ключевых данных через радиоканал, что значительно упрощает оценку и оптимизацию производственных систем;
• Сбор телеметрических данных со счетчиков и прочих приборов учета стал более удобным благодаря беспроводной передаче. Потребность в лишних проводах исчезает, а монтаж оборудования становится проще;
• Беспроводные датчики и сенсоры находят применение в системах охраны и мониторинга. Например, технология Jeweller от Ajax Systems стала популярным протоколом для передачи сигналов о возможном проникновении внутрь помещений, взломе замков или разбитии окон;
• В области машинно-машинного взаимодействия (M2M) радиочастотные каналы играют ключевую роль в обеспечении связи между устройствами. Применение радиоканалов для работы устройств «интернета вещей» повышает комфорт и эффективность повседневной жизни;
• Беспроводные пульты управления используют частоту 868 МГц для передачи сигналов на расстоянии. Этот диапазон часто применяется в пультах ДУ для открытия гаражных ворот, электрических замков, подъема шлагбаумов и т. п. Также беспроводные сигналы используются в джойстиках для игрушек;
• RFID-технология активно применяется для идентификации товаров с помощью радиочастотных меток, упрощая процессы управления и отслеживания объектов на складах, в магазинах и на производствах.

Уже разработано множество решений, которые задействуют диапазон 868 МГц для обмена данными. Одним из ярких примеров является технология LPWAN, специально созданная для объединения устройств в единую сеть. К частным примерам LPWAN относятся такие протоколы, как LoRaWAN, DASH7, Sigfox или «СТРИЖ» от российских разработчиков.

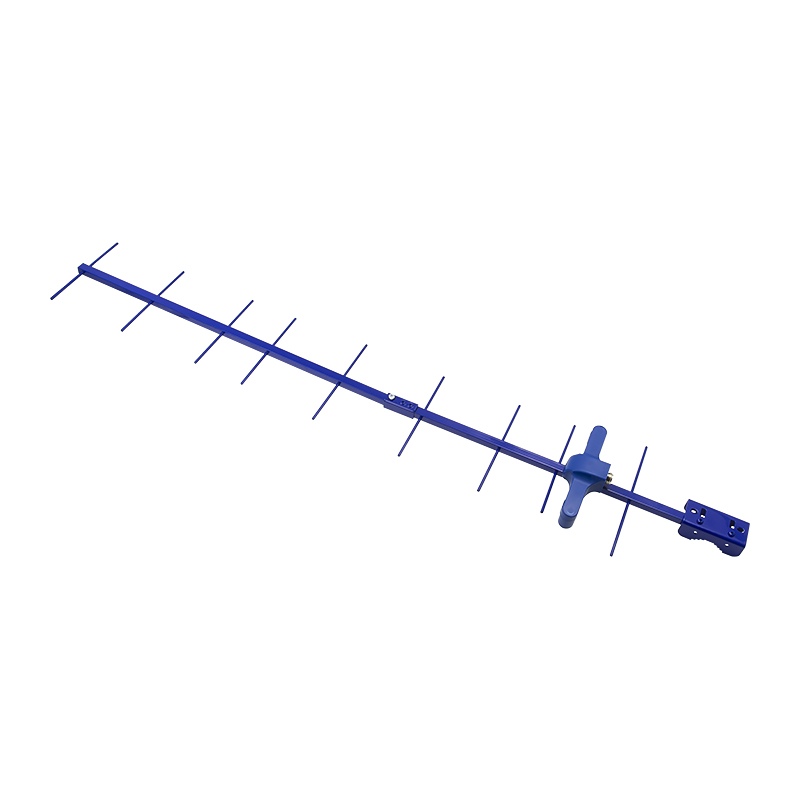

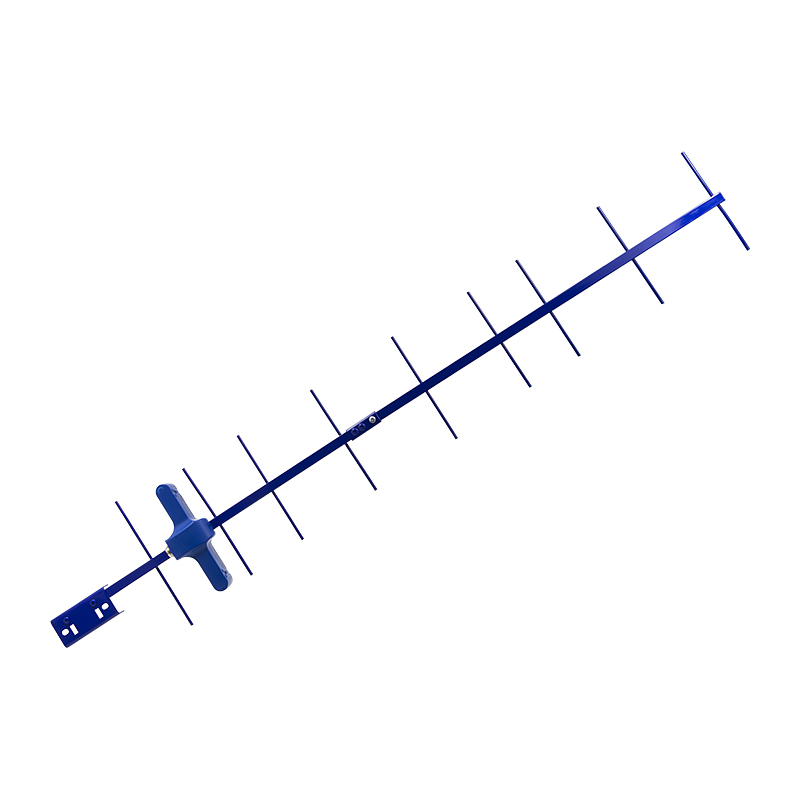

Антенна Яги-Уда для частоты 868 МГц с мачтовым креплением

Антенна BS-868-14 выпускается компанией Baltic Signal для любых применений, требующих устойчивого канала связи в диапазоне 860–870 МГц. Конструктивно излучатель состоит из директоров (пассивных вибраторов), активного вибратора и отражателя. Эти элементы размещены на траверсе с четко выверенными промежутками для указанного диапазона частот. Как и другие волновые каналы, эта антенна имеет узконаправленную диаграмму с сектором приема/передачи от 35° до 38°. Коэффициент усиления — 14 дБи.

Обычно волновые каналы применяются для подключения устройств, размещенных на большом расстоянии. В контексте диапазона 868 МГц эта модель антенны может применяться как для подключения двух устройств в режиме «точка-точка», так и для создания покрытия от контроллера в узком секторе («точка-многоточка»). Для создания сплошного кругового покрытия используйте модель BS-868-7.

Основные особенности антенны:

• Полная совместимость с ISM-диапазонов 868 МГц. Излучатель поддерживает достаточно широкий диапазон (860–870 МГц), который охватывает свободные для использования полосы частот;

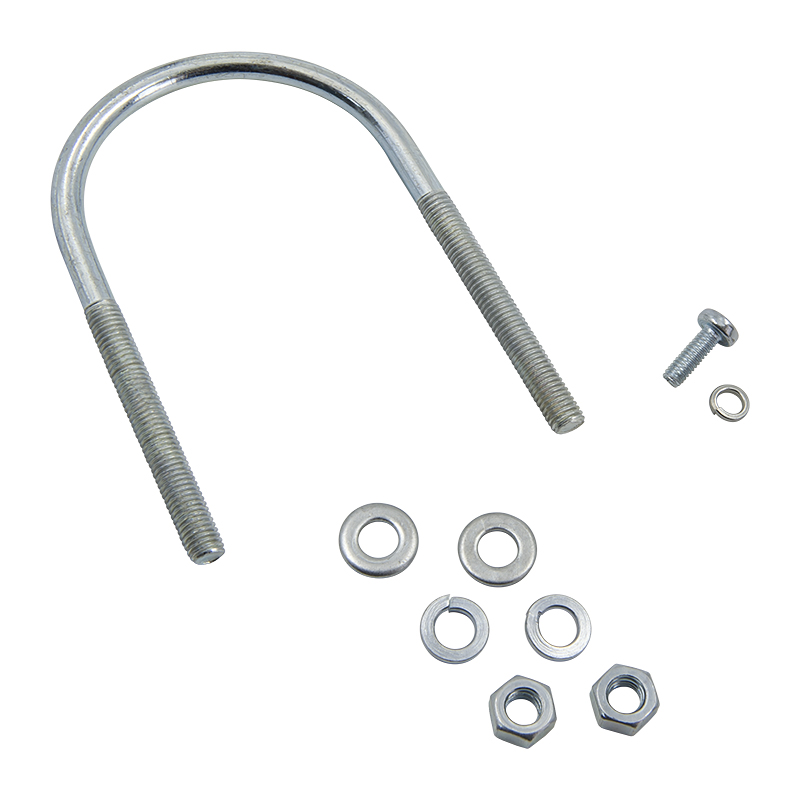

• Узел крепления для мачты или кронштейна. Установка на опору осуществляется стандартным U-болтом (хомутом). Крепление подходит к трубостойкам Ø20–52 мм: телескопическим мачтам, Г-образным кронштейнам или обычным столбам;
• Работа в любую погоду. Корпус антенны защищен от влаги и пыли, не подвержен коррозии и разрушению. Прибор можно использовать весь год при глубоких морозах и сильной жаре (от -60°С до +80°С);
• Стандартный разъем N-type для ВЧ-устройств. Для подключения кабельной сборки применяется обычный разъем N-розетка с типовым сопротивлением 50 Ом. Коннектор встроен в корпус антенны, подвод кабеля не составит проблем при любом типе монтажа;

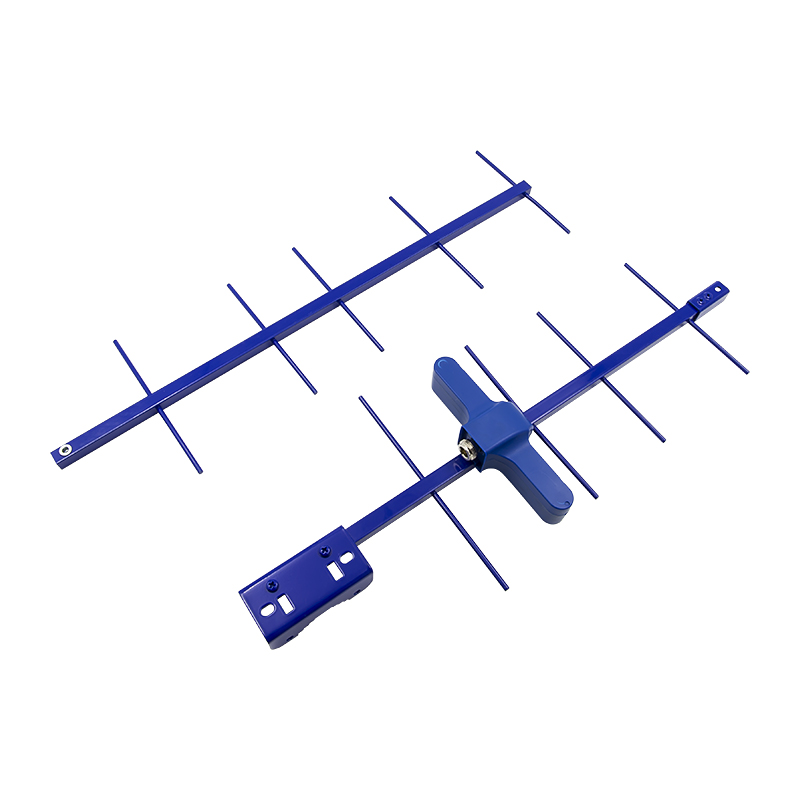

• Разборная конструкция и длина 1 метр. Антенна поставляется в двух частях, которые соединяются простым винтом. Это упрощает перевозку изделия. В собранном виде длина антенны — 945 мм.

Антенна BS-868-14 применяется при построении беспроводной инфраструктуры в диапазоне 868 МГц. Применение антенны может быть различным, но она обязательно продемонстрирует высокую эффективность при направленном подключении. Чтобы купить волновой канал 868 МГц, оставьте заказ через наш сайт. Заказать индивидуальный проект усиления связи можно по телефону 8 800 777-54-20!
