Антенна с круговой диаграммой направленности BS-868-7 применяется для организации беспроводных зон обслуживания передатчиков, работающих в безлицензионном диапазоне частот 868 МГц. Этот излучатель может принимать сигналы от обслуживаемых устройств с любых направлений (360°). Высокий коэффициент усиления 7 дБи повышает эффективность этой модели и расширяет зону действия беспроводных контроллеров.

Когда применяются антенны 868 МГц?

Диапазон частот 868 МГц разрешен для безлицензионного использования во многих странах Европы, Азии, Африки и Океании. В России этот диапазон также санкционирован для передатчиков небольшой мощности. Чаще всего эта частота применяются для подключения промышленного, научного и медицинского оборудования (сокращенно ISM — англ. Industrial, Scientific, Medical).

Назначение оборудования 868 МГц условно можно разделить на следующие категории:

• Автоматизированные аппаратные комплексы. Беспроводной канал связи часто необходим между автоматическим производственным оборудованием и управляющими инструментами;
• Мониторинг и системы телеметрии. Счетчики учета ресурсов, датчики и сенсоры часто используют радиосвязь для передачи текущих показателей на сервер;
• Оборудование для обеспечения безопасности. Системы сигнализации и контроля доступа задействуют беспроводные сигналы, чтобы информировать о нарушениях и отклонении показателей от нормы. Канал 868 МГц применяется в сигнализациях, датчиках пожарной безопасности, индикаторах протечки и других похожих приборах. Пример экосистемы безопасности на базе радиоканала — платформа Jeweller, разрабатываемая компанией Ajax Systems;
• Устройства умного дома. Многие системы умного дома используют собственные проприетарные протоколы, которым необходима беспроводная связь для взаимодействия между управляющими модулями и отдельными устройствами;
• Игровые контроллеры и пульты ДУ. Многочисленные «брелки» для открытия ворот, дверей, поднятия жалюзи и тентов передают сигналы с использованием безлицензионного вида связи. Также радиосигналы используются пультами управления для игрушек;
• Идентификация RFID. Частота 868 МГц применяется для работы меток идентификации, транспондеров и других аналогичных устройств авторизации и учета.

Производители оборудования предлагают собственные стандарты и протоколы связи, которые задействуют частоту 868 МГц. Частными реализациями являются, например, технологии LPWAN, Sigfox, LoRa, «СТРИЖ» и прочие.

Всенаправленная антенна для получения сигналов по кругу

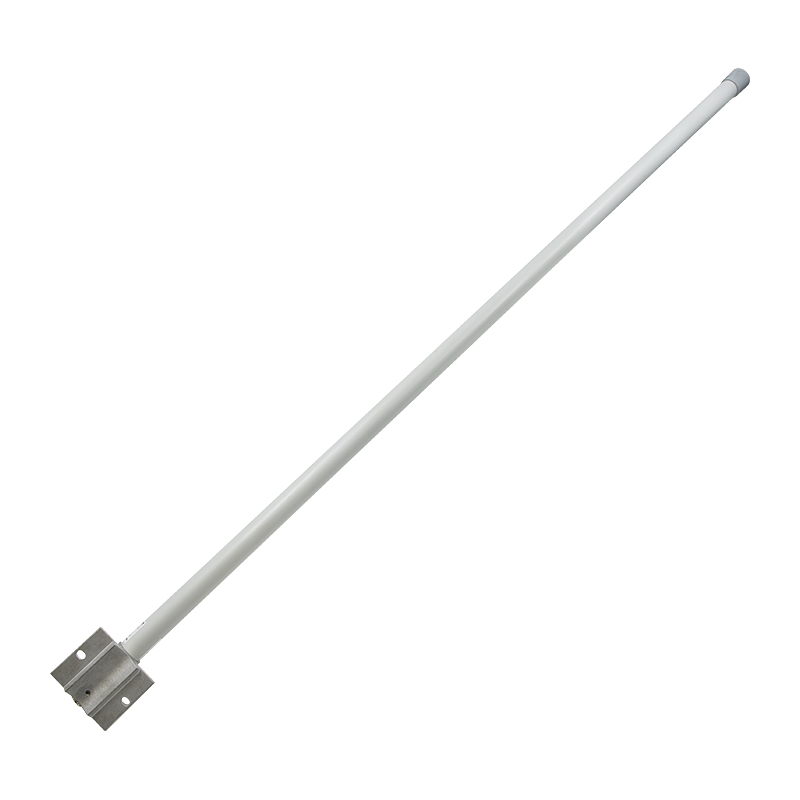

Антенна BS-868-7 спроектирована для приема и передачи сигналов со всех сторон. Излучатель обладает круговой конструкцией (360° по горизонтали). Более узкая вертикальная диаграмма (20°) обеспечивает усиление 7 дБи: это позволяет расширить зону действия подключенных контроллеров.

Всенаправленные модели антенн используются для функционирования на открытых площадках, например, на улице, в складских помещениях, выставочных павильонах, паркингах. При установке в центре пространства BS-868-7 создаст покрытие на большой площади.

Ключевые характеристики антенны:

• Частотный диапазон от 862 до 872 МГц. Рабочий диапазон охватывает все безлицензионные каналы, разрешенные к применению в России;
• Защита от погодных воздействий. Антенна подходит для установки на улице. Пластиковый корпус (ПВХ) устойчив к перепадам температуры и прямым солнечным лучам. Излучатель сохраняет свои свойства и полную работоспособность при эксплуатации на морозе (до -40°С) и в тепле (до +80°С);

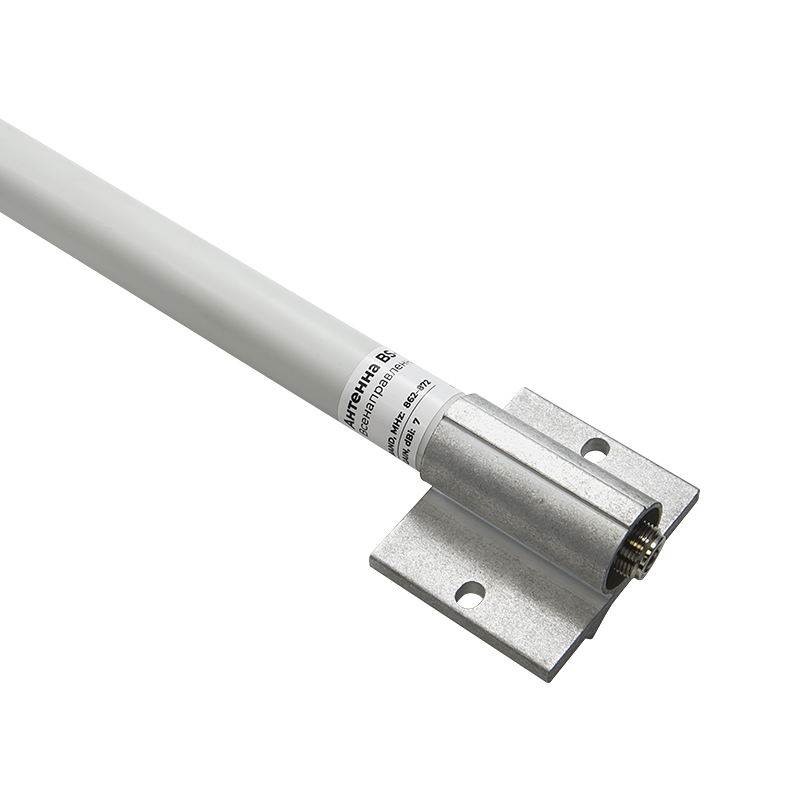

• Импеданс 50 Ом и коннектор N-типа. Стандартное волновое сопротивление обеспечивает согласование при подключении к радиоприборам. Антенный порт N-female (розетка) совместим со многими кабельными сборками;

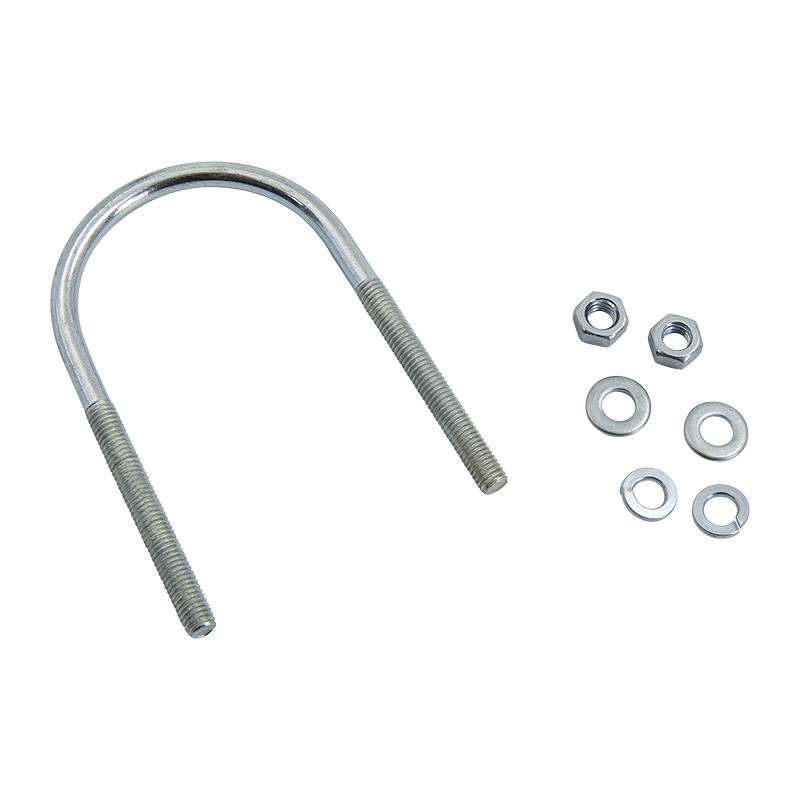

• Крепление на U-образный хомут. Очень простой узел крепления позволяет установить антенну на любую трубу, столб или выносную мачту диаметром от 20 до 52 мм;

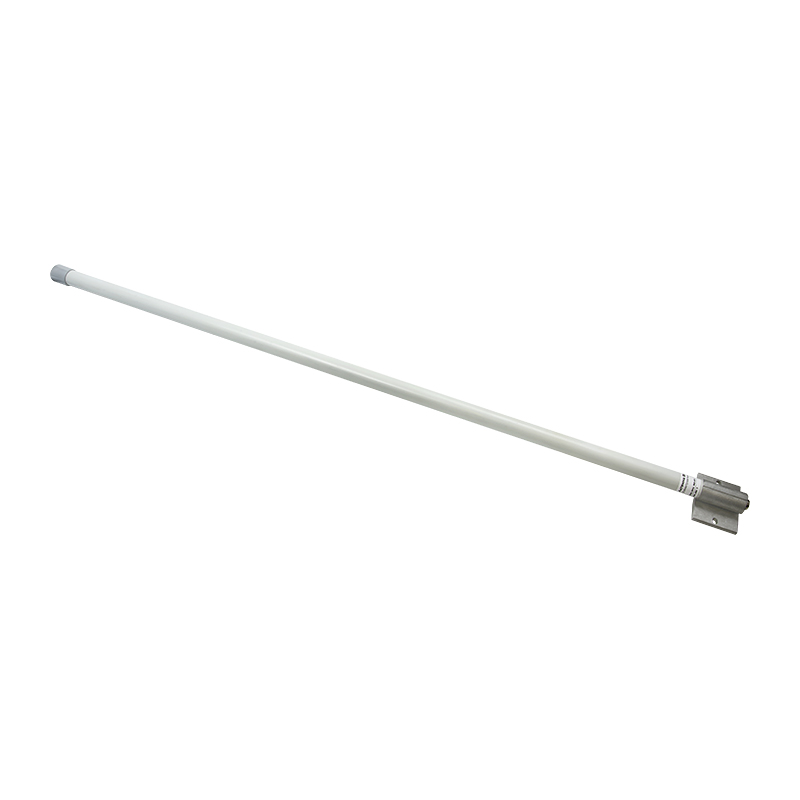

• Высота 1 метр. Общая длина излучателя — 1070 мм. Вес — около 400 г.

Чтобы оформить заказ на антенну BS-868-7 от Baltic Signal, добавьте эту позицию в корзину и произведите оформление на сайте. Наш отдел поддержки всегда готов помочь с формированием правильной системы усиления связи: свяжитесь с нами по телефону 8 800 777-54-20, чтобы получить консультацию!
