Настенная антенна диапазона частот 868 МГц для беспроводного оборудования. Нелицензируемые частоты часто используются передатчиками низкой мощности в бытовых приборах и устройствах умного дома, пультах управления, системах автоматики и телеметрии. Антенна BS-868-9 имеет направленную конструкцию и обеспечивает усиление до 9 дБи, что позволяет применять ее в антенных системах внутри офисных и жилых зданий.

Частотный диапазон 868 МГц: для чего нужна антенна?

Большинство частотных диапазонов радиоспектра зарезервированы государством или лицензируются под отдельные нужды. Однако некоторые диапазоны разрешены к свободному использованию без получения одобрения регулирующих органов. Как правило, эти частоты используются в промышленных, научных и медицинских целях (ISM — Industrial, Scientific, Medical). Границы разрешенных диапазонов и ограничения по мощности передатчиков каждое государство регулирует самостоятельно.

Свободный диапазон 868 МГц применяется в следующих системах:

• Межмашинное взаимодействие (M2M) и интернет вещей (IoT). Промышленные системы контроля и взаимодействия между устройствами часто нуждаются в беспроводной линии связи. Для обмена данными «по воздуху» могут использоваться как проприетарные технологии, так и общедоступные протоколы;
• Автоматизация зданий и организация производства. Большинство систем автоматики задействуют беспроводную передачу хотя бы на некоторых участках. Например, свободные частоты применяются для передачи управляющих сигналов и сбора данных о состоянии оборудования;
• Сбор измерительных данных (телеметрия). Счетчики и прочие устройства учета необходимы для анализа израсходованных ресурсов. Современные модели устройств позволяют производить опрос и собирать информацию по беспроводному каналу;
• Средства безопасности зданий. Системы сигнализаций подразумевают установку различных датчиков, которые могут подключаться к контроллеру «по воздуху». Подобные датчики могут фиксировать задымление, разбитие стекол, открытие дверей, затопление и т. п. Диапазон 868 МГц используется, в частности, в системах безопасности на основе протокола Jeweller от Ajax Systems;
• Пульты ДУ для подъемников, устройств и игрушек. Свободный диапазон частот применяется для управления распашными воротами, шлагбаумами, дверьми и разнообразными устройствами вплоть до детский игрушек на батарейках;
• Учет товаров с использованием RFID. Метки RFID могут использовать диапазон 868 МГц. Поскольку их легко перезаписать, они пользуются популярностью среди импортеров, онлайн-магазинов и других предприятий, где требуется постоянный учет товаров.

Существует множество конкурентных протоколов, использующих частоту 868 МГц для передачи данных. Эта частота является популярной среди технологий LPWAN, к которым относятся LoRa, «СТРИЖ», NB-Fi, Weightless и проч.

Настенная антенна для помещений

BS-868-9 выпускается в корпусе для установки внутри зданий. Излучатель принимает и излучает волны в секторе 64–66° (в горизонтальное плоскости) и 67° (в вертикальной). Такая направленная конструкция обеспечивает усиление в диапазоне 8,6–8,8 дБи.

Как правило, монтаж антенны производится на вертикальную поверхность: стену, колонну, в нишу и т. п. При размещении излучателя необходимо заранее запланировать местонахождение подключаемых устройств, поскольку они должны оказаться в зоне «видимости» антенны. Если для работы вашей системы требуется круговое покрытие, используйте всенаправленную модель BS-868-7.

Вот некоторые важные характеристики антенны:

• Излучатель настроен для работы в диапазоне от 857 до 877 МГц. Этот рабочий диапазон охватывает все каналы, разрешенные к безлицензионному использованию в России и других странах;

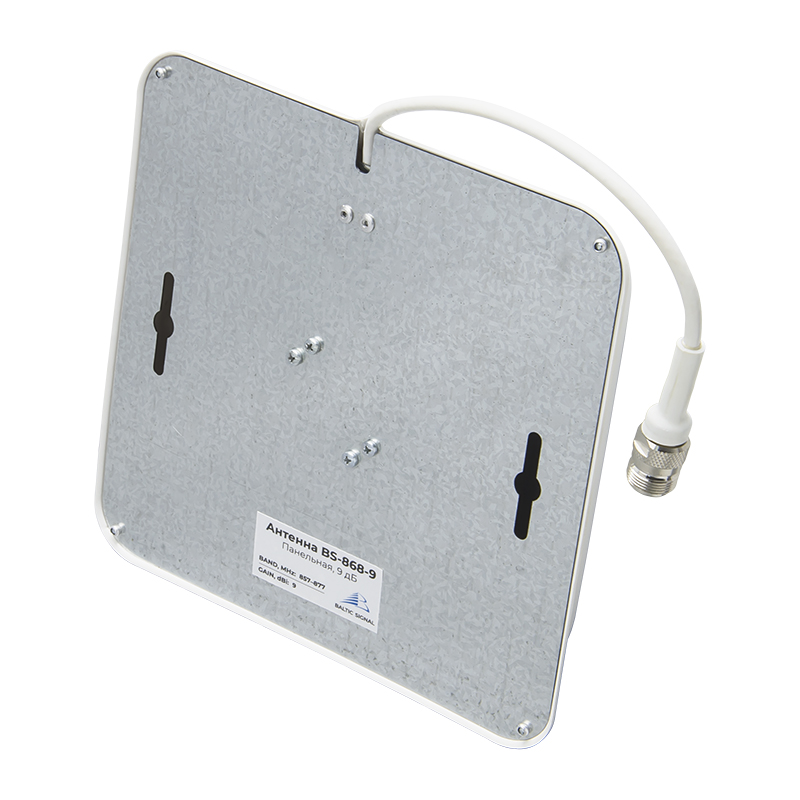

• Максимально простой монтаж. Крепление антенны производится на винты, шурупы или саморезы. На задней стороне корпуса предусмотрены две проушины;
• Вилка N-female (50 Ом). Подключение к контроллеру или другом устройству производится через ВЧ-разъем N-типа. Розетка напаяна на отрезок кабеля, который выведен из корпуса (длина — 150 мм). Универсальный разъем и стандартное сопротивление 50 Ом обеспечивают совместимость антенны с большинством радиоприборов и комплектующих;

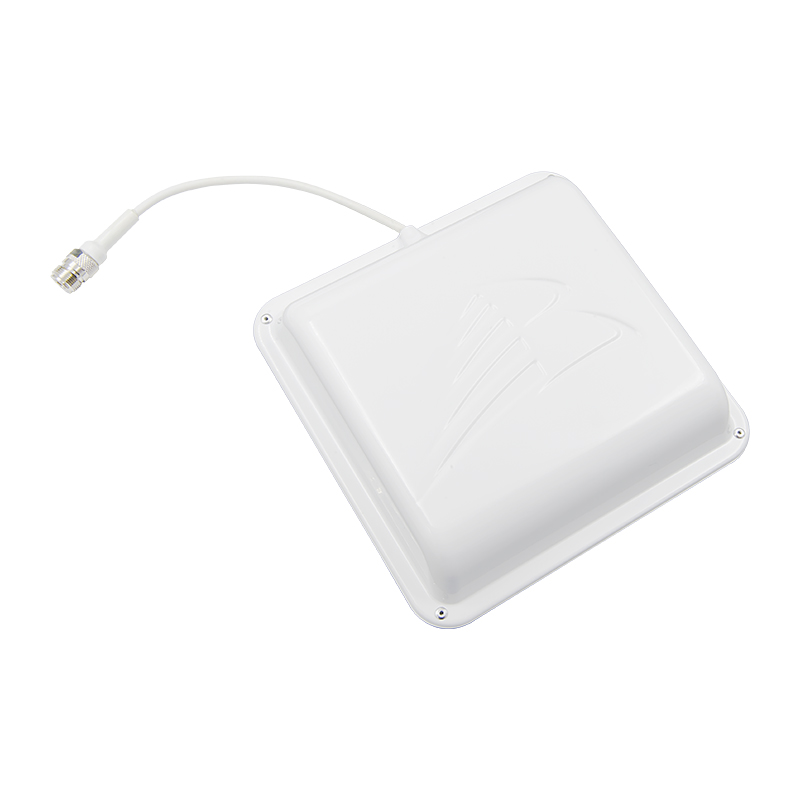

• Компактный нейтральный корпус. Излучатели заключены в корпус из белого пластика. Размер корпуса — всего 200 x 200 x 40 мм. Антенну легко спрятать в нише или даже под навесным потолком. Модель BS-868-9 рассчитана для работы в помещениях как при высоких (до +60°С), так и при низких температурах (до -45°С).

Антенна BS-868-9 станет качественным элементом системы радиосвязи, использующей свободный ISM-диапазон для передачи данных. Чтобы заказать антенну, положите товар в корзину и оформите покупку на сайте. Получить помощь в выборе комплектующих и проектировании оптимальной системы можно у специалистов Baltic Signal по телефону 8 800 777-54-20.
