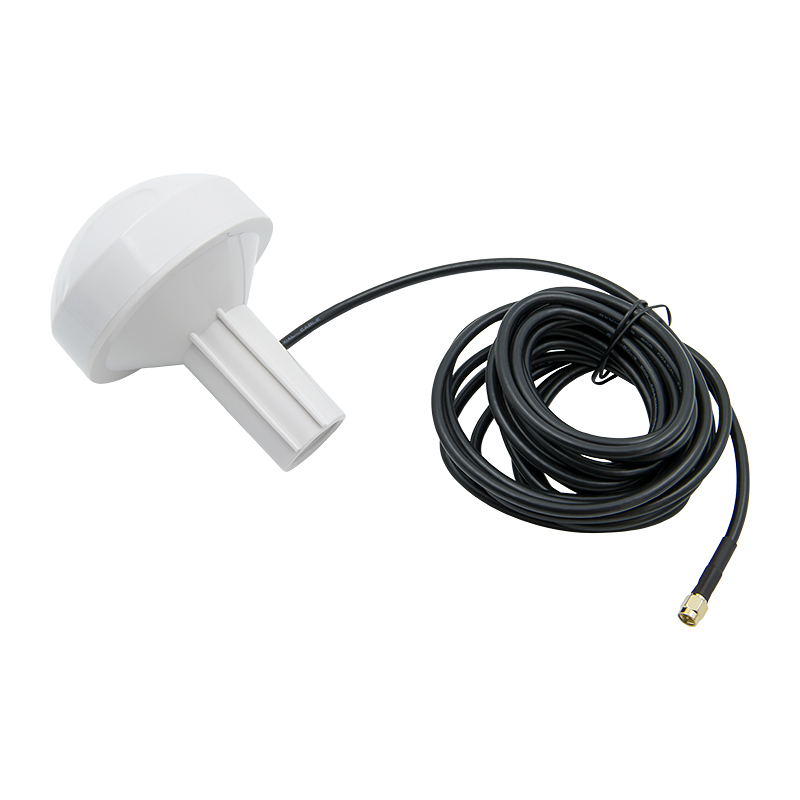

Антенна Marine Mushroom Type с активным усилителем разработана специально для приема ослабленного GPS-сигнала внутри помещений или в сложных погодных условиях. Небольшой «грибок» размещается на стандартных кронштейнах с резьбой 3/4″, а кабель заводится в помещение или кабину транспортного средства и подсоединяется к прибору с GNSS-модулем. Напряжение для питания усилителя передается по единому ВЧ-кабелю.

Антенна GPS для морского и наземного использования

Использование GNSS-совместимых приборов, которые определяют координаты при помощи систем глобального позиционирования, осложнено затуханием внутри помещений и во время облачной погоды. В зданиях сигнал GPS часто «ловит» только вблизи окон, на водном транспорте — только на палубах под открытым небом. Металлические конструкции кораблей способны полностью экранировать радиосигнал, и то же самое часто происходит в кабинах грузовых автомобилей и внутри железнодорожных составов.

Антенна Marine Mushroom Type подключается к устройствам, на корпусе которых предусмотрен отдельный порт для внешней GPS-антенны. Как правило, антенна размещается на улице под открытым небом. Подключаться она может к различным приборам:

• Навигаторы для автомобилей и водных транспортных средств;
• Маршрутизаторы 4G/LTE со встроенным GNSS-модулем (например, для автоматического переключения SIM-карт при смене региона);
• Системы усиления на базе репитеров GPS;
• Сигнализация и датчики местоположения, которые фиксируют местонахождение и оповещают при движении или отклонении от курса;
• Приемники, анализаторы и другие приборы, которые используются на измерительных стендах для обработки, тестирования и калибровки GNSS-совместимого оборудования.

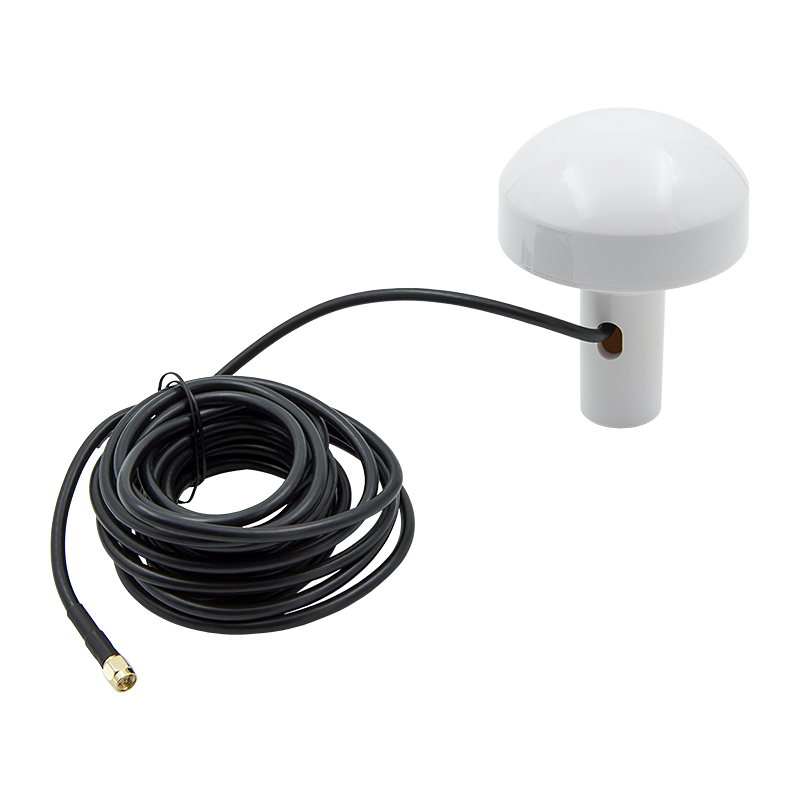

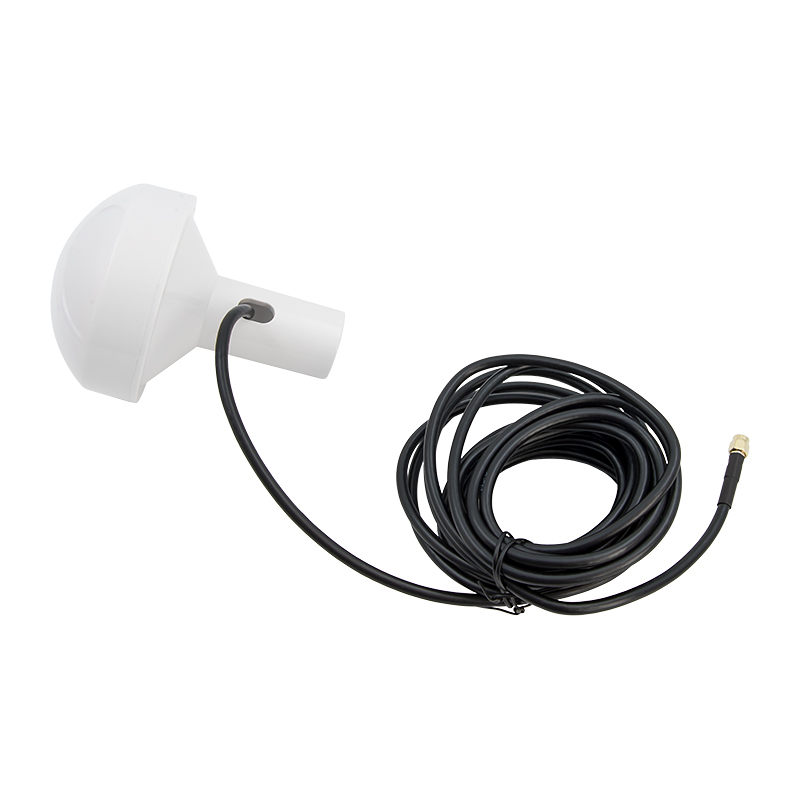

Marine Mushroom Type поставляется с интегрированным кабелем SYV-50-3 (полный синоним RG-58). Длина провода — 5 м. Кабель выведен из корпуса антенны через отверстие сбоку, а более крупное отверстие на «ножке» корпуса имеет резьбу G3/4″ для фиксации на совместимом держателе-кронштейне.

Усилитель 30 дБ для стабильного подключения к спутникам

Внутри корпуса, помимо антенной части, размещен активный усилитель с рабочим напряжением от 3,3 до 4,6В. Как правило, именно такое напряжение подается передатчиками GPS на разъем для подключения внешней антенны. Коэффициент усиления достигает 30 дБ, что позволяет принимать устойчивый сигнал даже в затрудненных условиях: во время облачной погоды и интенсивных осадков. Антенна с усилителем демонстрирует гораздо большую эффективность, что модели с пассивной конструкцией.

Вот некоторые важные особенности этой модели:

• Поддержка двух диапазонов частот: 1575,42 МГц для GPS/Galileo и 1561,098 МГц, который выделен для работы китайской системы BeiDou;
• Низкие потери и высокая эффективность благодаря низкому КСВн комплектующих (до 1,35);
• Использование качественного кабеля со сплошной медной жилой RG-58 (маркировка SYV-50-3) и ограниченным затуханием. Длины кабеля (5 м) достаточно, чтобы соединить уличную антенну с оборудованием, размещенным в кабине грузового автомобиля, внутреннем отсеке водного ТС или помещении;
• Разъем для подключения — стандартный SMA-male, установленный на конце провода (импеданс 50 Ом);
• Антенна приспособлена к осадкам и постоянному уличному использованию. Рабочая температура — от -40°С до +80°С;
• Корпус из пластика не меняет цвет даже при длительной эксплуатации на солнце, не трескается и не деформируется от высоких и низких температур.

Антенна Marine Mushroom Type от Baltic Signal подходит к большинству приборов с интегрированным модулем GNSS. Эта модель удобна для эксплуатации как в помещениях, так и на море. Чтобы заказать «грибок» GPS, положите нужное количество товара в корзину и оформите заявку на нашем сайте. Перед покупкой получите консультацию наших инженеров по телефону 8 (800) 777-54-20!
