Широкополосная панельная антенна Baltic Signal для базовых станций и промышленных систем усиления на открытых пространствах. Модель BS-700/2700-17-S75 имеет секторную диаграмму направленности 68–75° в горизонтальной плоскости и узкую диаграмму по вертикали (8–15°). Коэффициент усиления находится на уровне 14 дБи в нижних рабочих частотах и достигает максимума 17 дБи на частотах 1700–2700 МГц.

Секторная антенна для стандартов GSM, UMTS, LTE

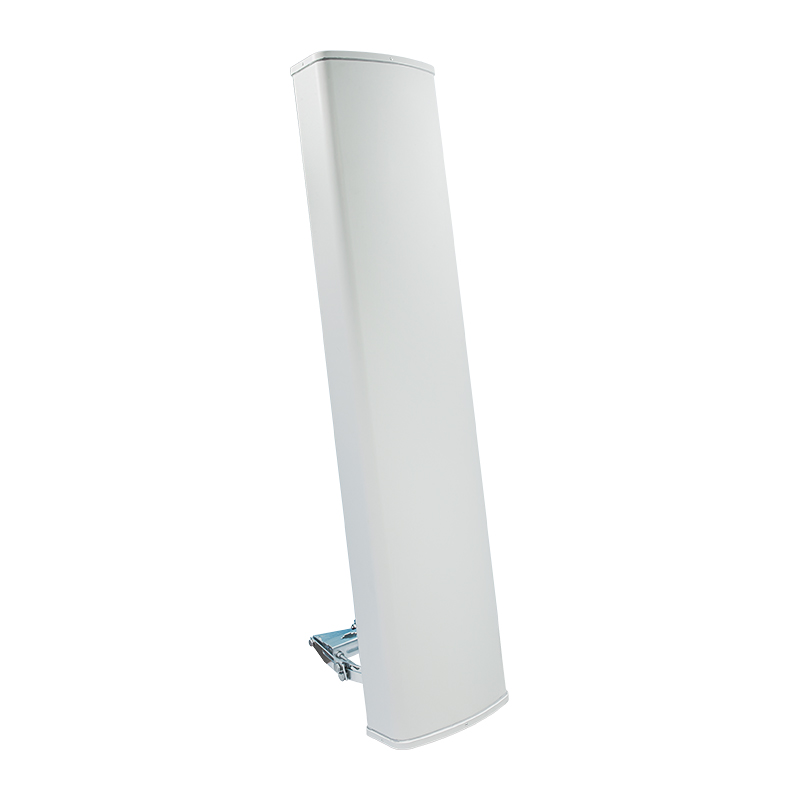

BS-700/2700-17-S75 — классическая секторная антенна с крепежом на мачту для наклонного размещения к поверхности. Эта модель работает в поддиапазонах 790–960 МГц и 1700–2700 МГц, что позволяет применять ее почти с любыми стандартами мобильной связи GSM, 3G и 4G, а также в сетях 5G, запущенных на «старых» частотах.

• Рабочий диапазон антенны включает как «низкие» частоты мобильной связи, используемые в городах и деревенской местности (B8, B20), так и «высокие» частоты, характерные для современных урбанизированных районов (B1, B3, B7, B38, B40). Таким образом, антенна является широкополосной и может использоваться с мультидиапазонными приемниками, передатчиками и усилителями сотового сигнала;
• Антенна имеет секторную ДН в горизонтальной плоскости: 75° на нижних частотах и 68° на верхних. При этом диаграмма по вертикали достаточно узкая и по аналогии сужается по мере роста частоты (15° и 8° соответственно);
• Коэффициент усиления зависит от диаграммы направленности и составляет 14 дБи для диапазона 790–960 МГц и 17 дБи для диапазона 1700–2700 МГц. Высокое усиление позволяет эффективно использовать антенну при подключениях типа «точка-многоточка» для обслуживания большого числа абонентов на расстоянии;
• Низкий показатель КСВн и высокое отношение вперед/назад гарантируют минимальные потери сигнала от источника. КСВ не превышает 1,8 по всему рабочему диапазону частот, а излучение «назад» на 20–22 дБ ниже, чем основной передний лепесток ДН;
• Излучатель имеет вертикальную поляризацию, которая является стандартной для большинства систем радиосвязи, включая мобильные коммуникации;

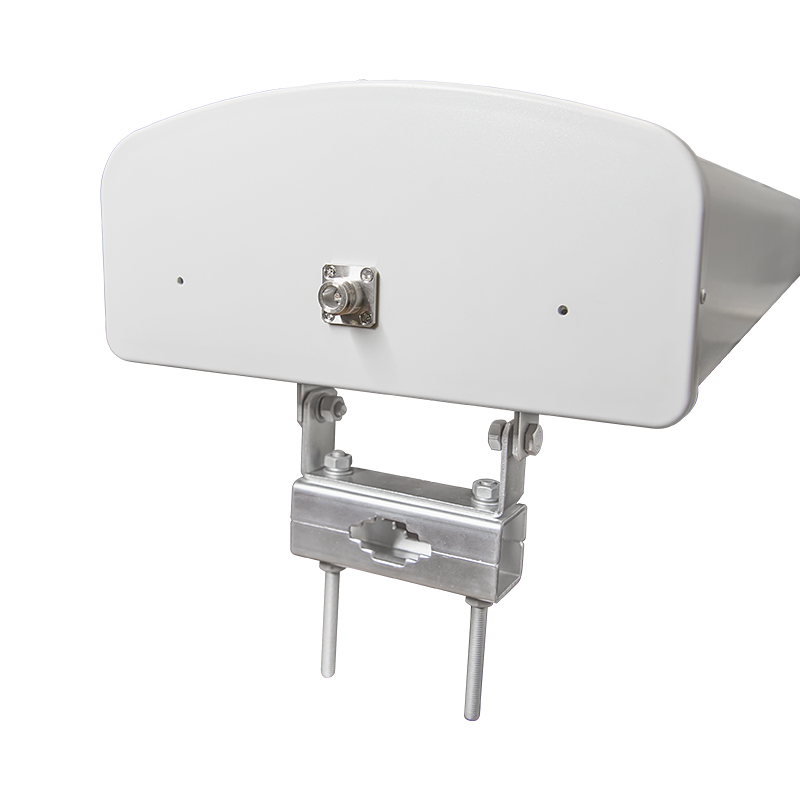

• Используется разъем N-female, выведенный на основание антенны. Этот коннектор имеет импеданс 50 Ом и является решением по умолчанию для различных приборов сотовой связи, включая промышленные сотовые модули, линейные усилители, репитеры и т. п.

Модель BS-700/2700-17-S75 применяется с мощными источниками сигнала (до 50 Вт) для организации покрытия в заданном секторе. При необходимости организовать круговое покрытие может быть применено несколько таких антенн, установленных на общей трубостойке. Поскольку корпус антенны монтируется под углом к поверхности, излучаемый ею сигнал «стелется» по земле, создавая равномерное покрытие для абонентов в определенной зоне.

Типичные примеры использования включают базовые станции мобильных операторов, промышленные системы усиления и WISP-применения (WiFi на частоте 2,4 ГГц). Обычно антенна монтируется на мачтовой опоре, размещенной на крыше здания или на открытом пространстве. Также возможен внутренний монтаж в крупных помещениях, таких как ангары, склады, эллинги и т. п.

Монтаж и условия эксплуатации

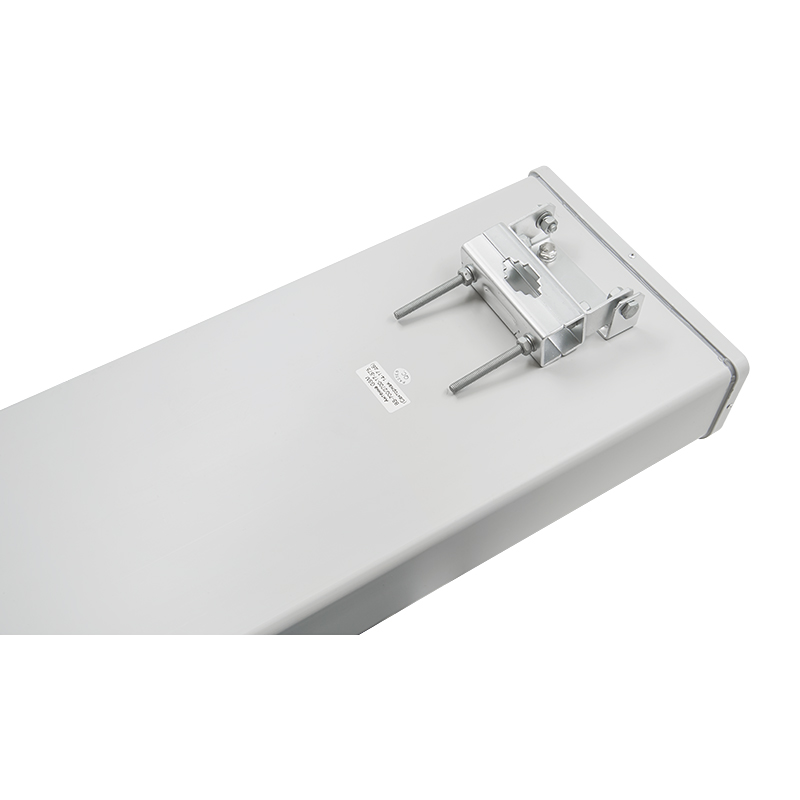

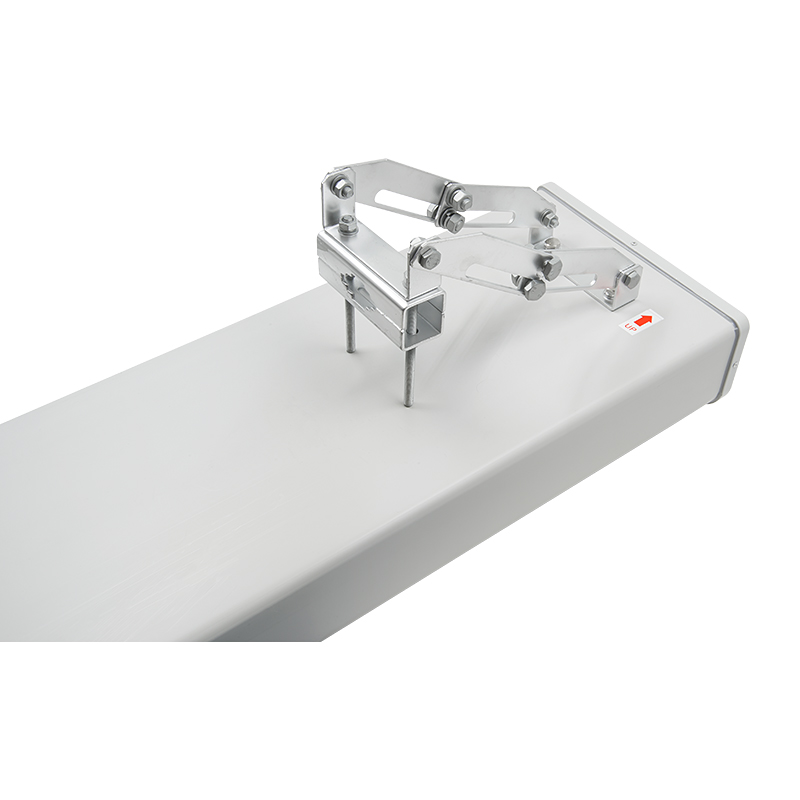

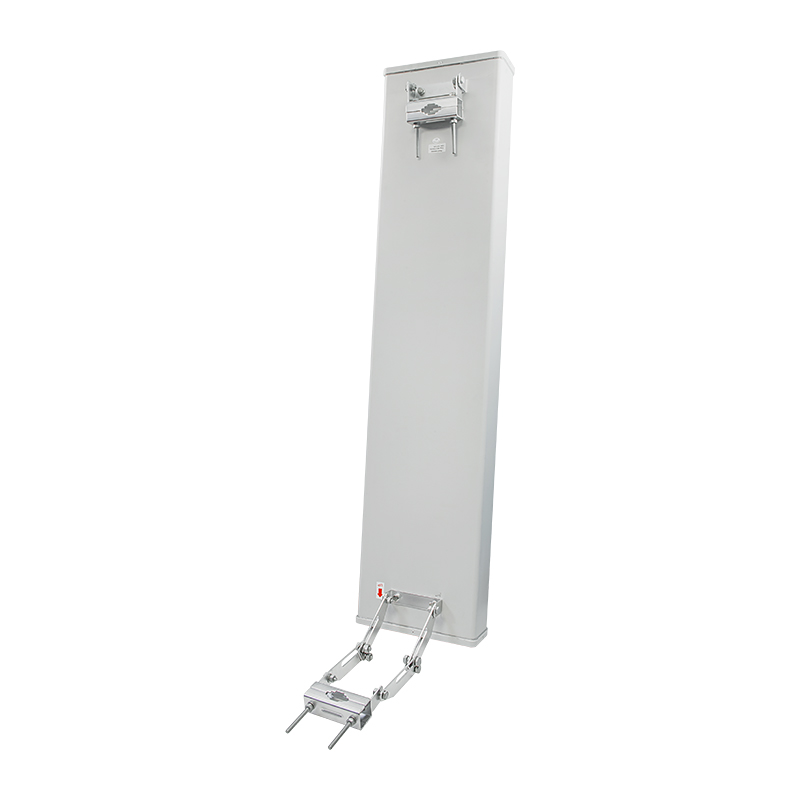

Антенна имеет внушительный размер: высота корпуса достигает почти 1300 мм, а ширина — 285 мм. Вес конструкции — 7,5 кг. С обратной стороны панели находятся типовые крепления на мачтовую опору, с помощью которых антенна крепится под регулируемым углом к земле.

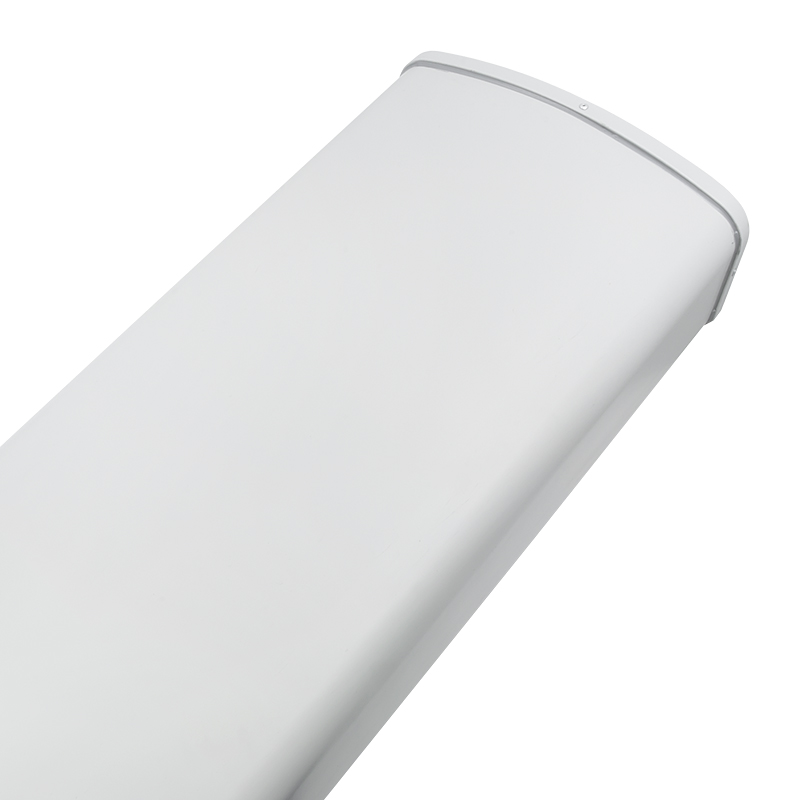

Излучающие элементы находятся за пластиковым кожухом из ПВХ. Пластик имеет устойчивость к солнечному УФ-излучению, высоким и низким температурам (от -40°С до +65°С). Защита по классу IP65 гарантирует, что осадки не повредят работе антенны: корпус полностью пригоден к уличной эксплуатации.
