Уличная панельная антенна SOTA-6 для работы в двух частотных диапазонах — 790–960 МГц и 1700–2700 МГц. Корпус защищает излучатели от осадков и ультрафиолета, комплектное крепление позволяет зафиксировать антенну на трубе или кронштейне. SOTA-6 подходит для подключения к репитерам, 4G-роутерам и модемам с одним антенным входом. Коэффициент усиления — от 10 дБи на низких частотах до 15 дБи на высоких.

С каким оборудованием работает?

Baltic Signal рекомендует использовать эту антенну в трех типовых сценариях:

• Мультидиапазонные репитеры. Если усилитель одновременно поддерживает сочетание «верхних» и «низких» частот (например, 900/1800/2600 МГц), то SOTA-6 обеспечит полную совместимость. Не нужно ставить несколько антенн под каждый диапазон;
• Роутеры и модемы с одним антенным входом. SOTA-6 подключается через разъем N-female к устройству, у которого нет второго входа для MIMO. Это распространенная ситуация с недорогими USB-модемами и 4G-роутерами;
• Объекты, где неизвестны частоты оператора. Операторы могут использовать разные наборы частот или задействовать несколько частот для агрегации в разных комбинациях. SOTA-6 покрывает все эти варианты — не нужно выяснять, на какой частоте вещает ближайшая вышка!

Частотный охват и стандарты связи

В городах для увеличения емкости сетей используют широкие полосы частот из диапазона 1700–2700 МГц. Эти частоты позволяют построить более быстрые сети, но имеют небольшую дальность действия и хуже преодолевают препятствия. За городом, где требуется покрыть большие территории, применяют низкие частоты из диапазона 790–960 МГц. Они «дальнобойнее», но скорость интернета на них ниже из-за меньшего частотного ресурса.

SOTA-6 работает с обоими диапазонами. Это означает, что одна антенна будет работать и в коттеджном поселке в 15 км от вышки, и в городском офисе с толстыми бетонными перекрытиями.

Усиление и диаграмма направленности

Антенна имеет секторную диаграмму направленности. Ширина по горизонтали — 35–70°, по вертикали — 35–50°. Этого достаточно, чтобы простить неточную ориентацию на вышку, но при этом сохранить направленные свойства. SOTA-6 «собирает» помехи со всех сторон, как всенаправленная, но и не требует ювелирной настройки с точностью до градуса.

Коэффициент усиления растет с частотой:

• 790–960 МГц — 10 дБи;
• 1700–2700 МГц — 10–15 дБи.

Отношение «вперед/назад» — не менее 18 дБ. Это значит, что с тыльной стороны антенна практически не излучает и не принимает сигнал (прием/излучение более чем в 60 раз меньше, чем в основном направлении). Ее можно устанавливать в любом месте, не опасаясь «наводок» с обратной стороны — SOTA-6 будет «смотреть» только туда, куда ее направили.

Монтаж и поляризация

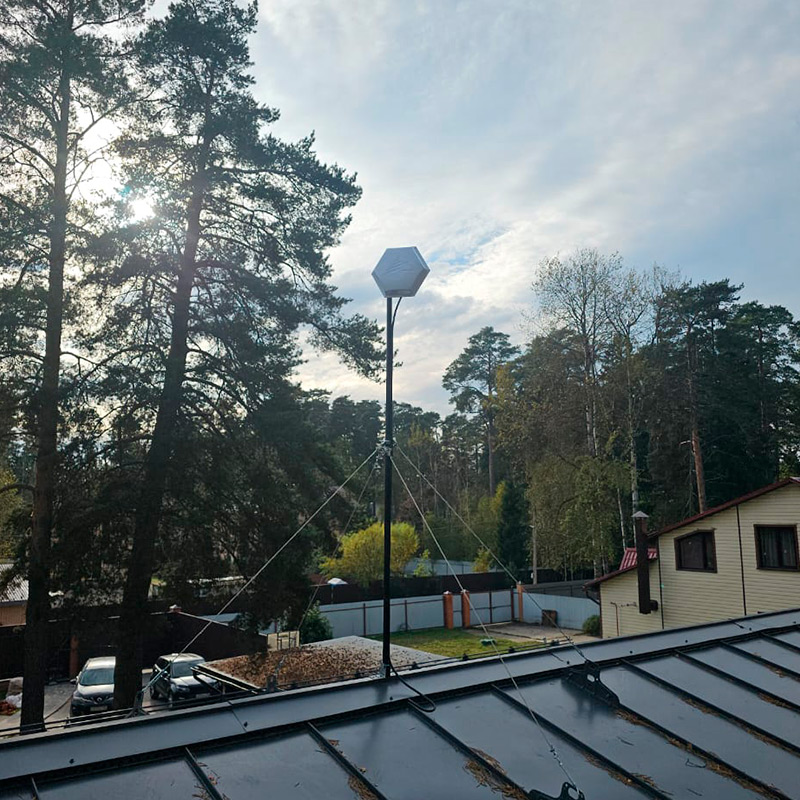

В комплекте — крепление для трубы Ø20–52 мм. Подходит для мачты, фасадного кронштейна или столба забора. Узел крепления позволяет менять азимут, угол места и наклон поляризации.

Сотовая связь в основном использует вертикальную поляризацию. На корпусе устройства предусмотрена наклейка с подсказкой, какой стороной повернуть излучатель. При монтаже наклейка должна «читаться» — это гарантирует правильную ориентацию излучателей. Если перепутать поляризацию, усиление может снизиться.

Разъем — N-female (розетка). Это стандарт для уличных антенн: прочный, с фиксацией гайкой и волновым сопротивлением 50 Ом. Кабель с разъемами для репитера или модема приобретается отдельно.

Корпус и защита

Корпус из ABS-пластика с защитой от УФ-излучения имеет класс влаго- и пылезащиты IP67. Шестигранная форма подчеркивает, что антенна изначально спроектирована для работы в системах сотовой связи.  Антенна рассчитана на круглогодичную работу на улице при температурах от -45°C до +60°C. На фоне стены или крыши она практически не выделяется благодаря нейтральному белому цвету и компактному корпусу.

Добавьте антенну в корзину на сайте и завершите покупку онлайн! Если вы не уверены, подойдет ли SOTA-6 к вашему роутеру или репитеру, звоните 8 (800) 777-54-20. Подберем комплектующие для работы вашей системы связи!

Диаграммы направленности

Вертикальная плоскость	850 МГц	925 МГц	1800 МГц	2175 МГц	2450 МГц	2675 МГц
Горизонтальная плоскость	850 МГц	925 МГц	1800 МГц	2175 МГц	2450 МГц	2675 МГц
