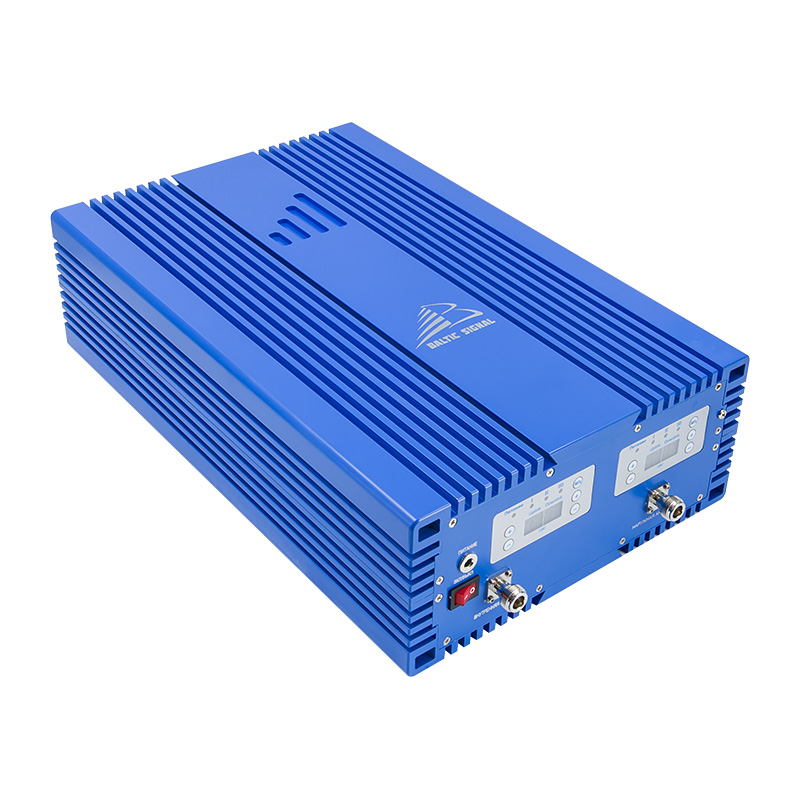

Модель бустера BS-GSM/DCS/3G/4G-40-33 предназначена для совместной работы с мультидиапазонными ретрансляторами и используется в качестве дополнительного элемента усиления. Этот линейный усилитель позволяет существенно увеличить площадь действия сотовой связи без необходимости устанавливать отдельную внешнюю антенну и дополнительный репитер. С его помощью можно обеспечить устойчивое покрытие на территории от 1000 до 2000 м². Поддерживаются диапазоны частот 900, 1800, 2100 и 2600 МГц.

Назначение линейного усилителя и принципы его применения

Эффективность системы усиления напрямую зависит от мощности основного оборудования. В случае, когда одного репитера недостаточно, на помощь приходит линейный усилитель. Он монтируется между центральным репитером и внутренними антеннами, устраняя необходимость в установке дополнительных наружных антенн и репитеров. Бустеры часто используются в зданиях со сложной архитектурой, в многоэтажных сооружениях и т. п.

Основные задачи бустера:

• Повышение мощности сигнала после репитера, особенно в случае потерь при передаче по длинным кабелям;
• Возможность последовательного подключения нескольких бустеров для поэтапного увеличения сигнала на длинных линиях;
• Построение масштабируемых схем с разветвленной структурой, включающей несколько участков усиления и несколько групп раздающих антенн.

Модель BS-GSM/DCS/3G/4G-40-33 работает в четырех ключевых диапазонах частот: 900, 1800, 2100 и 2600 МГц. Это обеспечивает поддержку всех актуальных технологий мобильной связи, включая 2G-, 3G- и современные 4G-сети. Устройство должно применяться с ретрансляторами, имеющими аналогичный набор частот и соответствующую выходную мощность.

Усиление, регулировка и способ монтажа

Бустеры этой серии сочетают высокое усиление и значительную выходную мощность, что делает их подходящим решением для сложных проектов в телеком-индустрии. Они применяются на промышленных предприятиях, в логистических центрах, торгово-развлекательных комплексах и т. п.

• Мощность и усиление. Устройство обеспечивает усиление сигнала на уровне 40 дБ и имеет выходную мощность в сторону антенн до 2000 мВт. Это позволяет охватывать мобильным сигналом большие территории (до 2000 м² в открытых зонах). В отличие от репитеров, бустеры имеют сниженное значение Uplink-мощности, что предотвращает перегрузку основного оборудования;

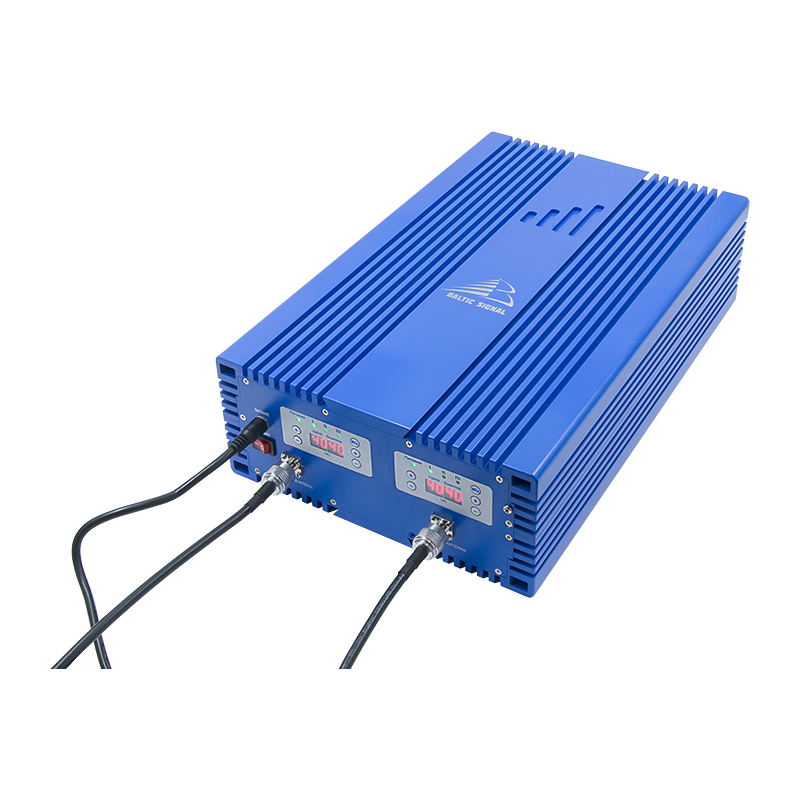

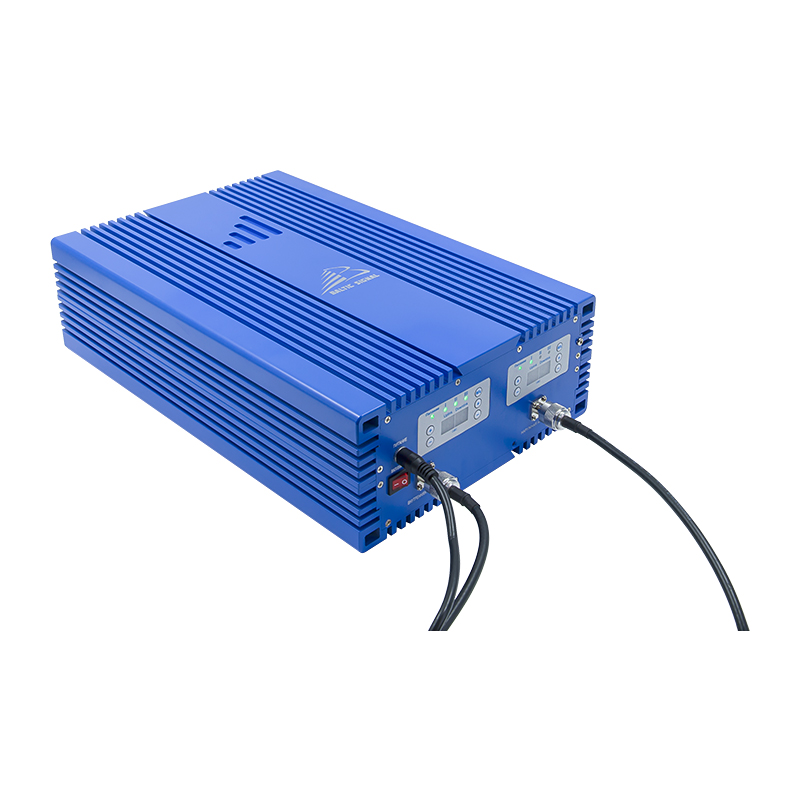

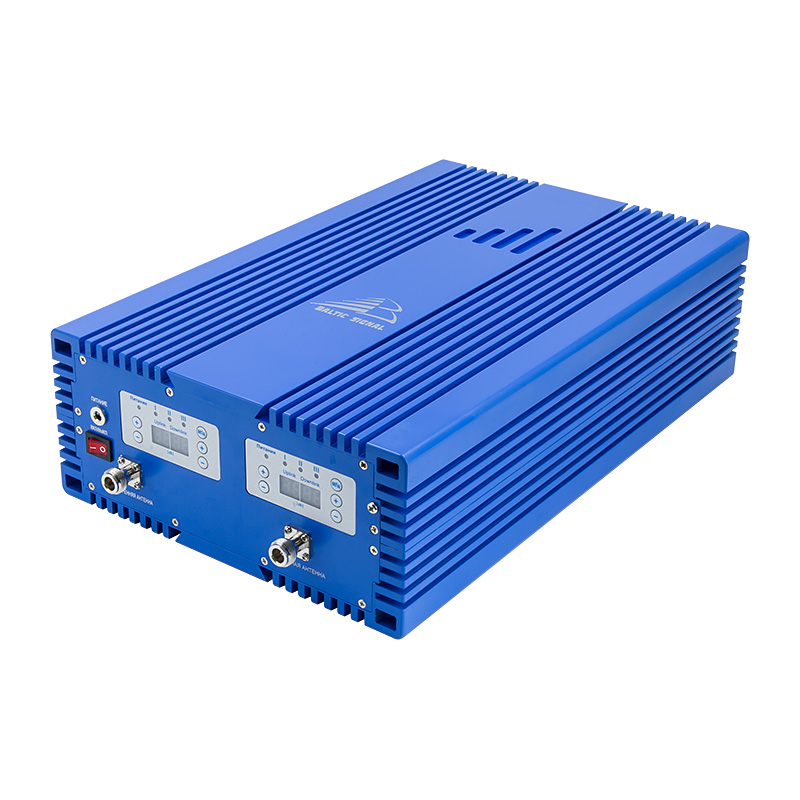

• Точная настройка. Регулировка выходной мощности осуществляется вручную. Панель управления снабжена цифровыми табло и кнопками для изменения параметров. Настройка производится отдельно для нисходящего и восходящего каналов (Downlink и Uplink), с возможностью снижения мощности на 31 дБ;
• Индикация перегрузки. Световые индикаторы на передней панели оповещают о превышении допустимого уровня сигнала по любому из рабочих диапазонов. Такая ситуация возможна, если входящий сигнал с ретранслятора слишком мощный;
• Универсальные разъемы. Для подключения антенн и кабелей предусмотрены стандартные N-разъемы с импедансом 50 Ом. Они обеспечивают стабильное соединение и минимальные потери;

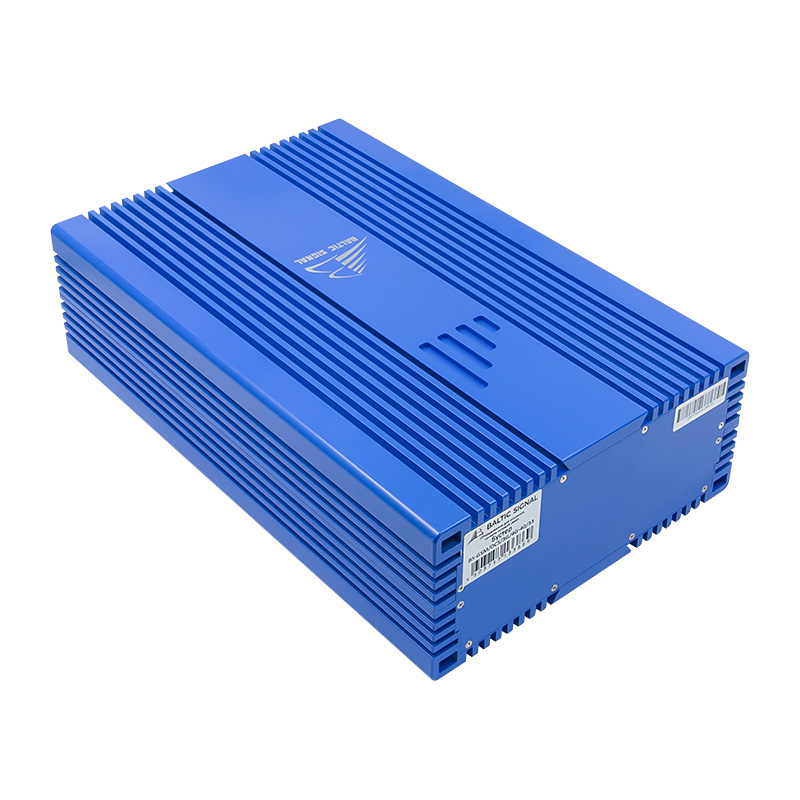

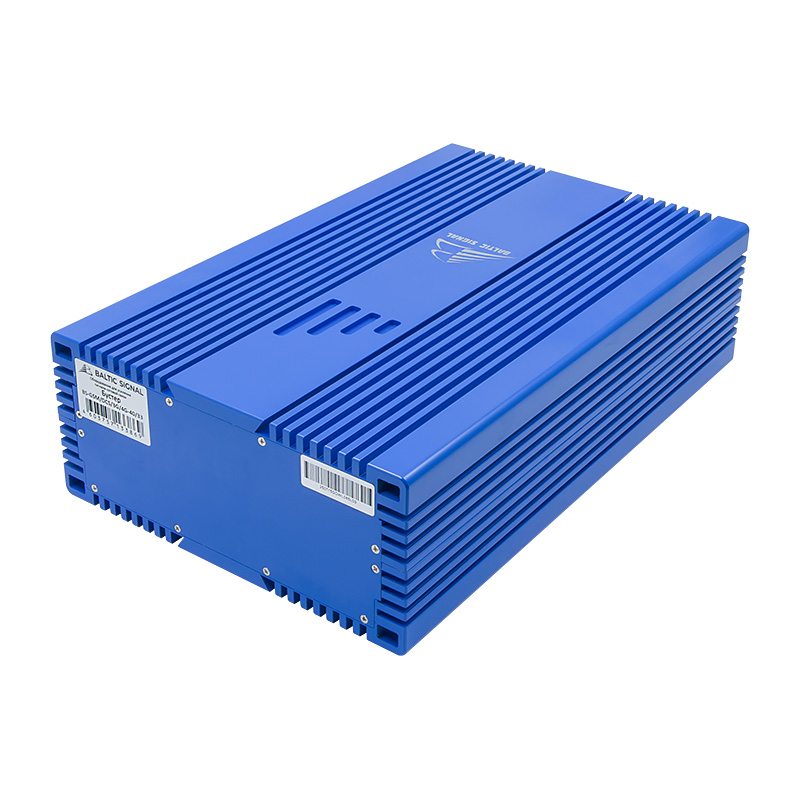

• Эффективный теплоотвод. Алюминиевый корпус с ребристой поверхностью способствует рассеиванию тепла. Конструкция не содержит вентиляторов, что делает работу устройства бесшумной. Температурный диапазон эксплуатации — от -10°С до +55°С;
• Удобство монтажа. Несмотря на большой вес, прибор легко крепится на стену с помощью комплекта метизов, входящих в поставку.

Линейные усилители — это мощный инструмент для масштабирования инфраструктуры СУСС без необходимости установки множества отдельных ретрансляторов. Однако для эффективного использования таких решений необходимо заранее рассчитать баланс системы, учесть потери в кабельных линиях и правильно распределить точки усиления.
