Репитер индустриального класса BS-GPS-90 позволяет организовать зону покрытия GNSS-сигналом (системы GPS, ГЛОНАСС) в многоэтажных зданиях, домах с толстыми стенами, ангарах и павильонах. Система усиления нормализует работу навигационного оборудования, позволяя проводить инициализацию, ремонт, обслуживание и калибровку устройств в любых помещениях.

Когда может понадобиться система усиления GPS/ГЛОНАСС?

Системы глобального позиционирования (GNSS) используются для определения текущего местоположения. Однако эти системы работают через спутниковый канал связи, который не проникает вглубь зданий. Приемлемая мощность сигнала GNSS, при котором фирменное оборудование показывает стабильную работу, находится на уровне -130 дБм. Внутри помещений мощность может опускаться существенно ниже, а в ангарах и подземных сооружениях сигнал может полностью отсутствовать.

Хотя навигация внутри помещений обычно не требуется, наличие стабильного сигнала GPS и GLONASS может понадобиться для корректной работы некоторых видов устройств и систем безопасности. Также наличие сигнала позволяет навигаторам автомобилей, поставленных на стоянку, подключаться к спутникам после зажигания двигателя и выполнять навигацию сразу после выезда из паркинга или гаража.

Ниже приведены некоторые типичные примеры применения усилителя BS-GPS-90:

• Помещения большой площади, где осуществляется сборка, испытание, калибровка и ремонт оборудования для навигации. Наличие репитера позволяет создать подходящие условия для проверки GNSS-приемников в лаборатории, сборочном цеху, ангаре или эллинге;
• Подземные тоннели, горные выработки, шахты. Усилитель позволяет наладить связь в «мертвых зонах» при движении транспортных средств (например, в автодорожных тоннелях), так что оборудованию для навигации не потребуется выполнять повторную инициализацию при возвращении на поверхность;
• Парковочные комплексы (в отдельных зданиях или под землей). При наличии устойчивого спутникового сигнала автомобильное оборудование подключается к спутникам еще до выезда со стоянки. Устраняется временная задержка, которая в противном случае требуется устройствам для начала навигации по дорогам. Эта возможность представляет интерес как для коммерческого сектора (таксопарки, автобусные парки), так и для специальных служб (скорая, пожарные, МЧС, силовые ведомства);
• Охраняемые объекты с системами сигнализации и мониторинга, требующими перманентного отслеживания текущих координат;
• Контроль хранения лекарственных препаратов. Некоторые сильнодействующие вещества в аптеках и больницах подлежат обязательному учету с регистрацией выбытия. Часто такие системы используют системы GPS/ГЛОНАСС для определения текущего местоположения.

Этапы усиления GPS/ГЛОНАСС при помощи репитера

Ретранслятор BS-GPS-90 разработан инженерами Baltic Signal как решение повышенной мощности для организации покрытия на объектах большой площади. Благодаря усилению 90 дБ и выходной мощности 10000 мВт (40 дБм), с помощью одного устройства и сети раздающих антенн можно обеспечить стабильную работу GNSS-приемников на площади до 10000 м².

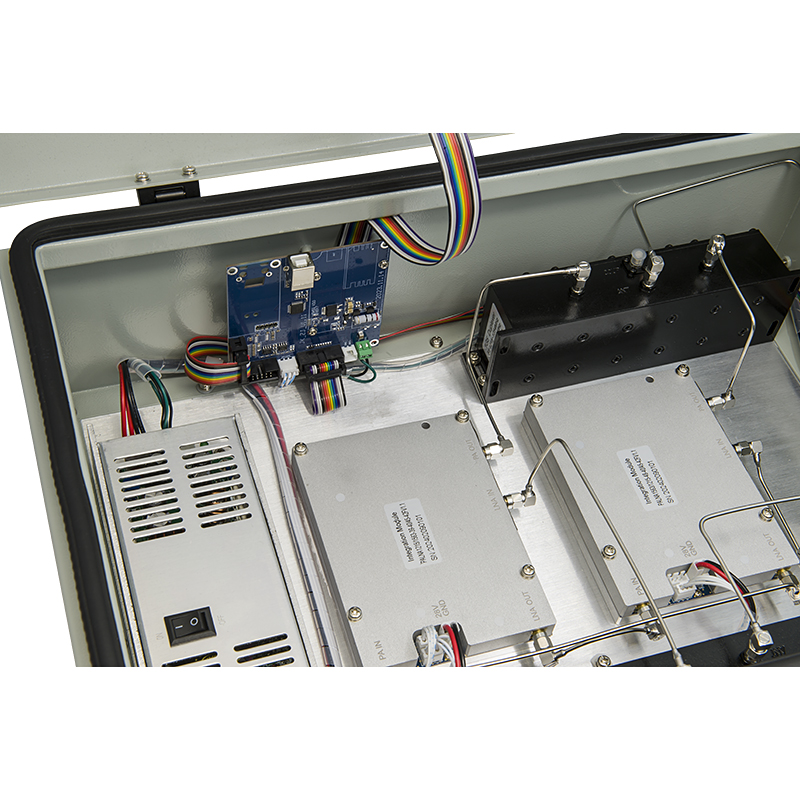

Особенностью модели BS-GPS-90 является полная поддержка систем глобального позиционирования GPS (США) и ГЛОНАСС (Россия) в рамках двух диапазонов частот L1 (приоритетный стандарт) и L2 (вспомогательный). Для этого внутри репитера использованы два раздельных усилителя, обрабатывающих частотные диапазоны 1560–1610 МГц (L1) и 1210–1260 МГц (L2). Помимо указанных систем, репитер способен обработать некоторые стандарты европейской системы Galileo и китайской BeiDou.

Принцип усиления заключается в процессе ретрансляции (повторения) сигнала. Поскольку определение координат не требует обратной связи, репитер увеличивает мощность и воспроизводит сигнал только в направлении Downlink (от приемной антенны к раздающим).

1. На первом этапе наружная антенна получает спутниковый сигнал и передает его по радиокабелю на репитер. Уличная антенна GPS/ГЛОНАСС должна быть активной (со встроенным МШУ) и поддерживать питание с напряжением 12В;
2. После того, как сигнал по кабелю передается на репитер, его мощность повышается на 90 дБ. Усилитель обрабатывает сигнал с минимальными искажения и подает его на второй антенный выход;
3. Усиленный сигнал по второму радиокабелю передается на одну или несколько раздающих антенн. Обслуживающие антенны должны быть размещены в разных частях здания и подключены к репитеру через делитель сигнала.

Дополнительные комплектующие (приемная антенна, раздающие антенны, кабели, сплиттеры) в комплект поставки репитера не входят! Эти элементы системы усиления подбираются индивидуально на основе особенностей вашего объекта (площадь, планировка и т. п.). Для усиления сигнала в небольших помещениях служит готовый комплект BS-GPS-75.

На заметку! Система усиления повторяет сигнал, принятый уличной антенной. Таким образом, GNSS-приемники в зоне действия репитера будут определять координаты уличной антенны, а не свое текущее местоположение. Усилитель не способен обеспечить навигацию в реальном времени внутри помещений!

Особенности монтажа, настройки и эксплуатации

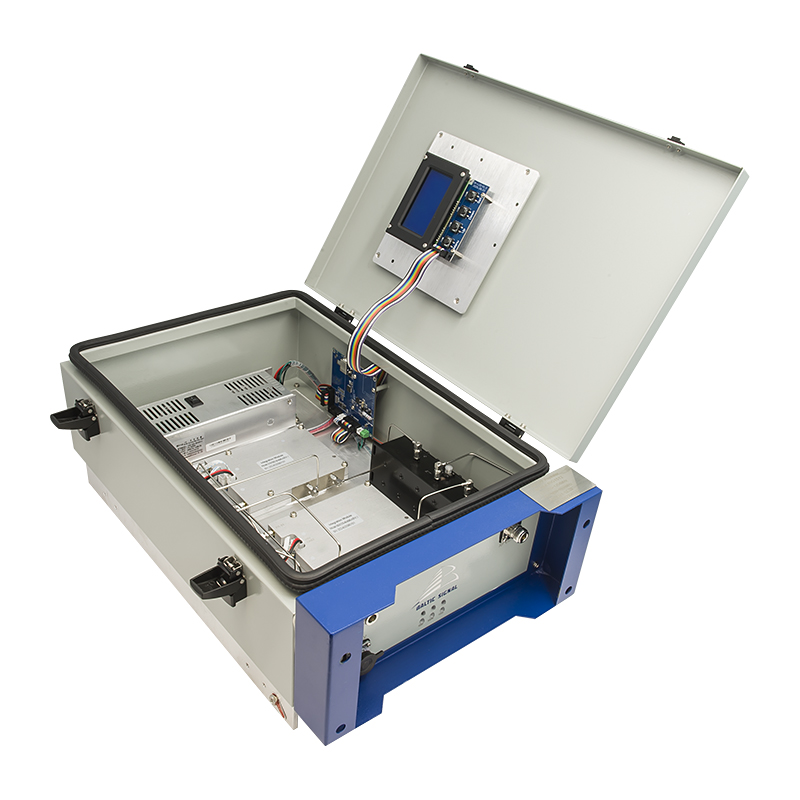

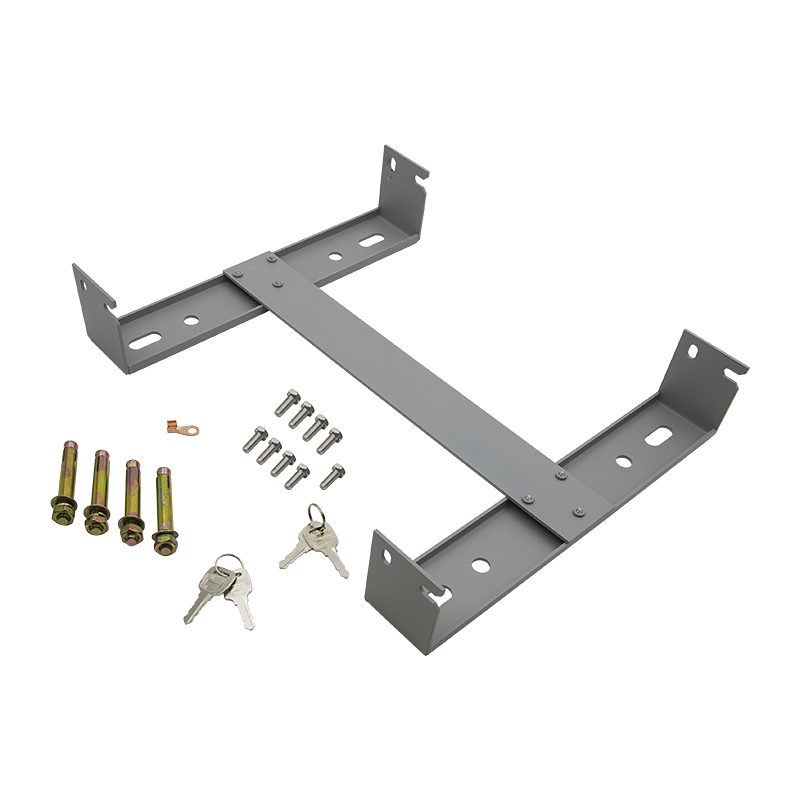

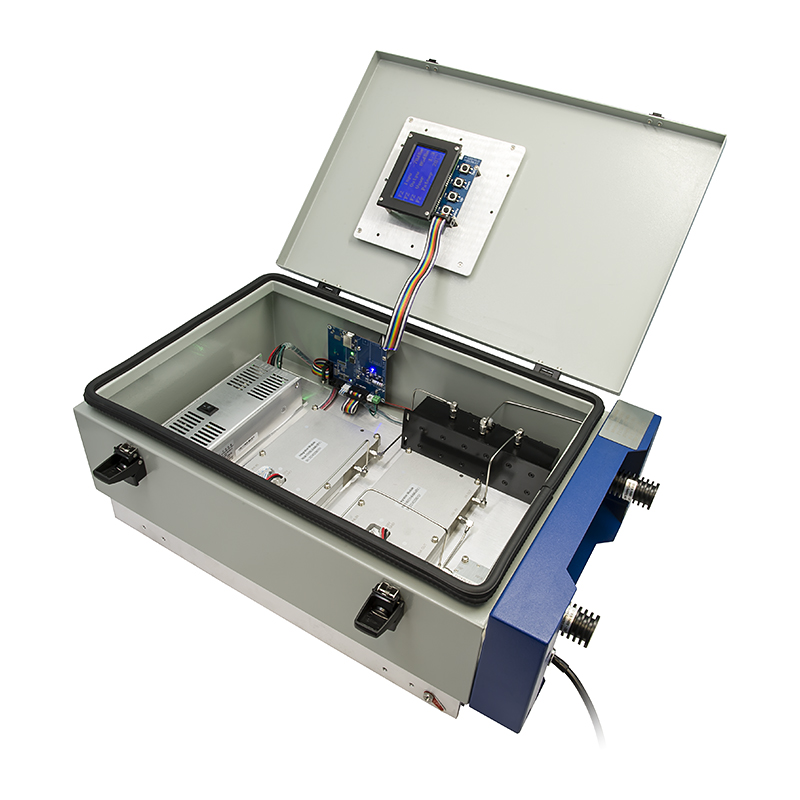

Как и другие репитеры Baltic Signal серии 90 дБ, прибор имеет массивный металлический корпус (общий вес — 19 кг). Прибор может быть закреплен на стене с помощью крепежного набора. Все электронные компоненты скрыты за дверцей с замком: посторонние не имеют доступа к электронным платам и средствам управления. Корпус исполнен с защитой от пыли и влаги IP65 и может размещаться в помещениях и на открытом пространстве. Рабочая температура — от -40°С до +55°С.

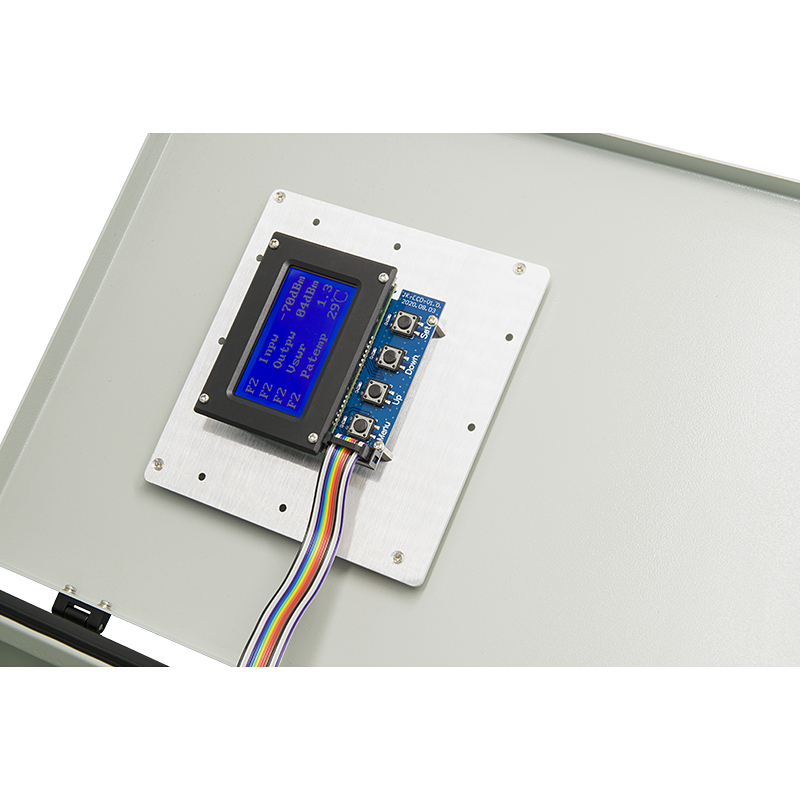

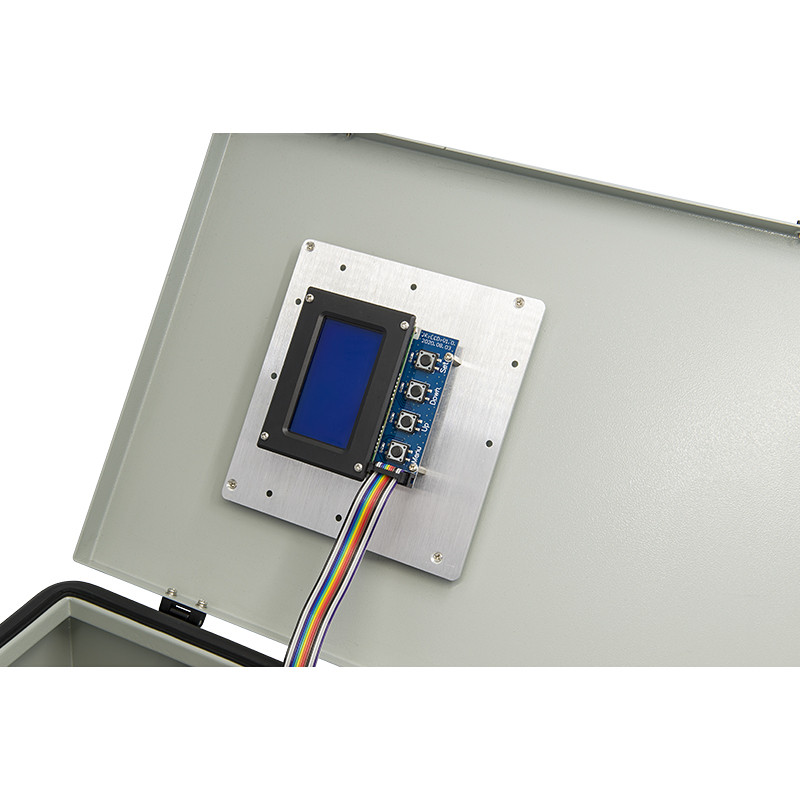

Средства регулировки, скрытые за защитной дверцей, позволяют выполнить диагностику и настройку усиления. На ЖК-экран выводится основная информация о работе усилителя, в том числе мощность входящего и исходящего сигнала, коэффициент стоячей волны (КСВ), температура. Вся информация и настройки доступны раздельно для диапазонов частот L1 и L2. Пользуясь ручной регулировкой, администратор может отключить усиление одного или обоих диапазонов, а также снизить мощность на 31 дБ (с шагом настройки 1 дБ).

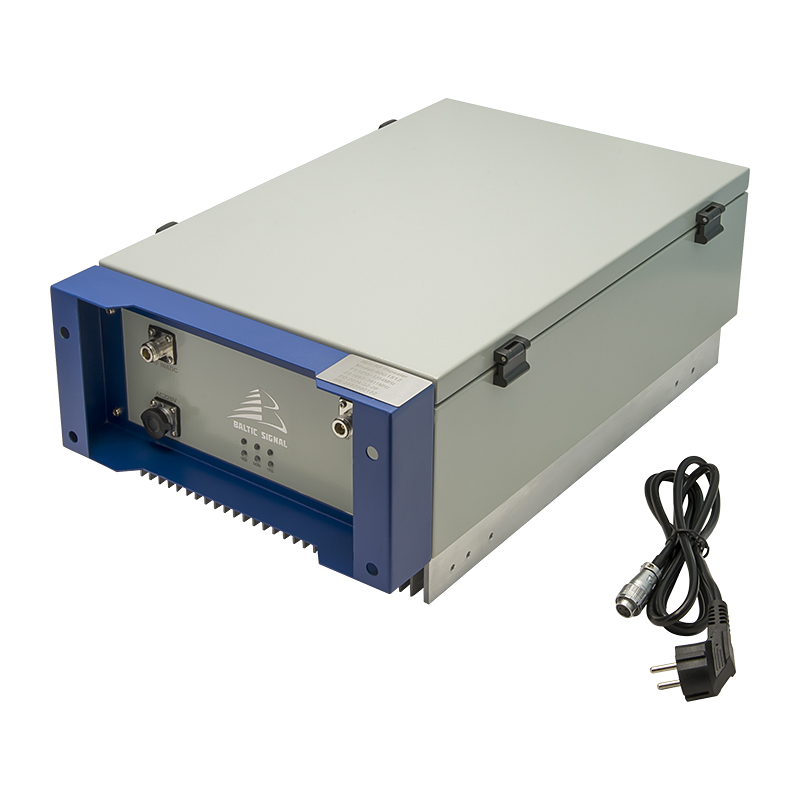

Для подсоединения антенн используются стандартные разъемы N-серии (розетки) с волновым сопротивлением 50 Ом. В дополнение к разъемам на переднюю панель ретранслятора выведен вход питания и информационные LED-индикаторы.

Процесс установки, настройки и последующего обслуживания усилителя детально изложены в инструкции. Купить репитер BS-GPS-90 от производителя Baltic Signal можно сейчас на нашем сайте: поместите товар в корзину и оформите заказ! Получить информацию или заказать индивидуальный проект усиления можно по телефону 8 800 777-54-20!
