Репитер GSM/LTE1800+3G Baltic Signal BS-DCS/3G-70 (70 дБ, 200 мВт)

Репитер GSM/LTE1800+3G Baltic Signal BS-DCS/3G-70 (70 дБ, 200 мВт)

Артикул: BS0172
SKU: BS-DCS/3G-70
Производитель: Baltic Signal

Репитер BS-DCS/3G-70 с поддержкой частотных диапазонов 1800 и 2100 МГц подходит для усиления голосовой связи и мобильного интернета в зоне действия мобильных сетей любых сотовых операторов России.

24 000 р.

  • Товар в наличии

Репитер BS-DCS/3G-70 с поддержкой частотных диапазонов 1800 и 2100 МГц подходит для усиления голосовой связи и мобильного интернета в зоне действия мобильных сетей любых сотовых операторов России. Устройство поддерживает популярные стандарты сотовой связи GSM-1800 (голосовые вызовы), UMTS-2100 (голосовые вызовы и 3G-интернет) и LTE-1800/LTE-2100 (быстрый 4G-интернет).

Усиление связи для квартир, офисов и дачного жилья

BS-DCS/3G-70 относится к репитерам среднего класса, имеет коэффициент усиления 70 дБ и выходную мощность 200 мВт (23 дБм). Производительности устройства достаточно, чтобы обеспечить покрытие сотовой связи на площади до 400 м2. От старшего модельного ряда устройство унаследовало ЖК-дисплей с индикаторами уровня сигнала и предупреждающими сигналами о перегрузке. Наличие этих функций существенно упрощает настройку системы усиления и калибровку внешней антенны.

Прибор повышает мощность двух диапазонов частот, осуществляя усиление сигнала популярных сетей GSM/3G/LTE:

  • Репитер эффективно справляется с усилением сигнала на частоте 1800 МГц, которая используется всеми операторами в мегаполисах и небольших населенных пунктах. На этой частоте работают GSM-сети (иконка E на смартфоне);
  • Частота 2100 МГц всеми без исключения операторами применяется для 3G-покрытия. Это основной вид голосовой связи для смартфонов, а также стандарт мобильного интернета (иконка H или H+);
  • Также диапазоны 1800 МГц и 2100 МГц применяются как основа для 4G-сетей (Band 3 и Band 1) с доступом к скоростному интернету и технологии VoLTE (звонки в режиме 4G без переключения в сети предыдущих поколений).

По своим характеристикам BS-DCS/3G-70 как нельзя лучше подходит для работы в частном жилье (многоэтажки, отдельные дома, дачи), офисном секторе (бизнес-центры, павильоны и т. п.), а также в разнообразных заведениях оздоровительного, развлекательного и коммерческого характера (фитнес-клубы, кафе, бары, супермаркеты).

Индикация на экране, ручная регулировка и подключение антенн

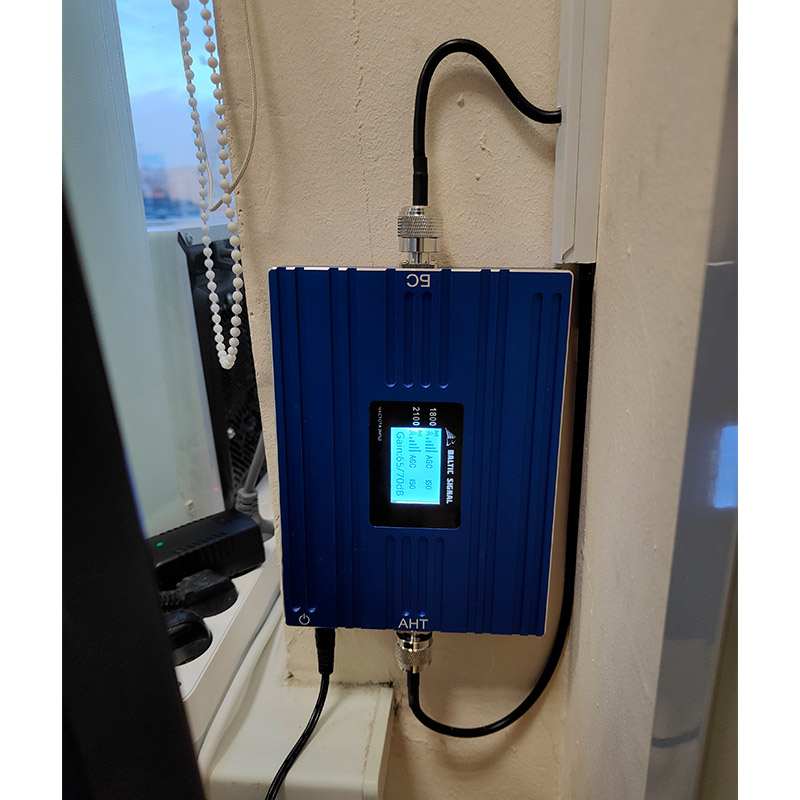

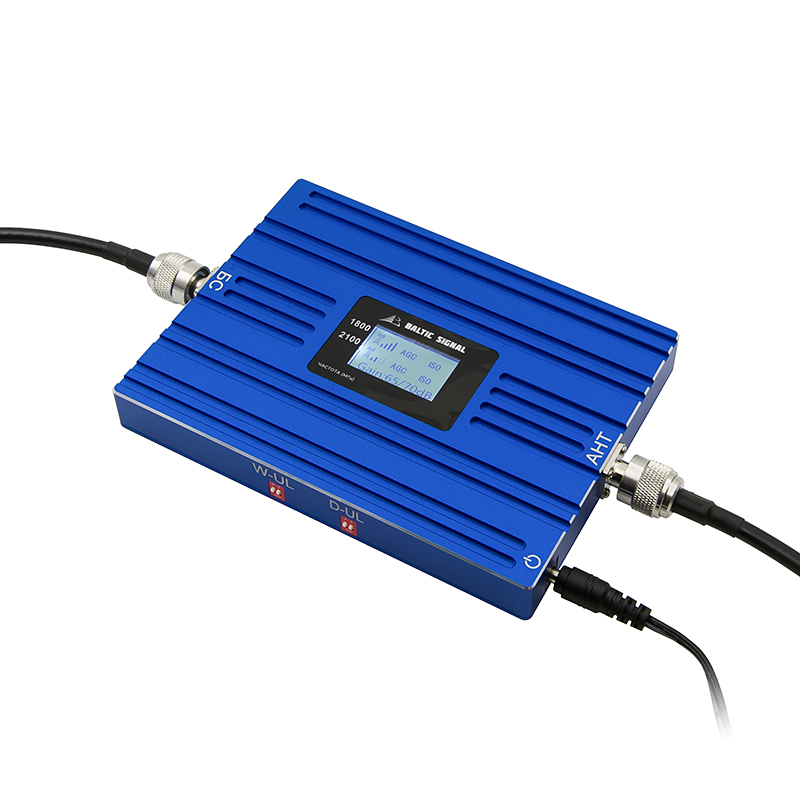

В центре прибора располагается ЖК-дисплей, на котором отображаются основные индикаторы состояния. Руководствуясь информацией на экране, вы сможете настроить прибор для корректной работы:

  • Индикация уровня сигнала. Для каждого диапазона частот доступна шкала мощности, с помощью которой можно определить уровень сигнала. Настройте уличную антенну таким образом, чтобы добиться полностью заполненной шкалы и максимально задействовать ресурс репитера;
  • Предупреждение о перегрузке AGC. Автоматическая регулировка усиления (подсистема АРУ) снижает мощность устройства при перегрузке. При правильной установке прибор не создает помехи для базовых станций и работает полностью незаметно для операторов сотовой связи;
  • Предупреждение о перегрузке ISO. Если допустимые показатели превышены и режим AGC не справляется со снижением мощности, срабатывает защитный механизм, отключающий усилитель. При появлении иконки ISO нужно изменить размещение приемной и раздающей антенн или использовать ручную регулировку.

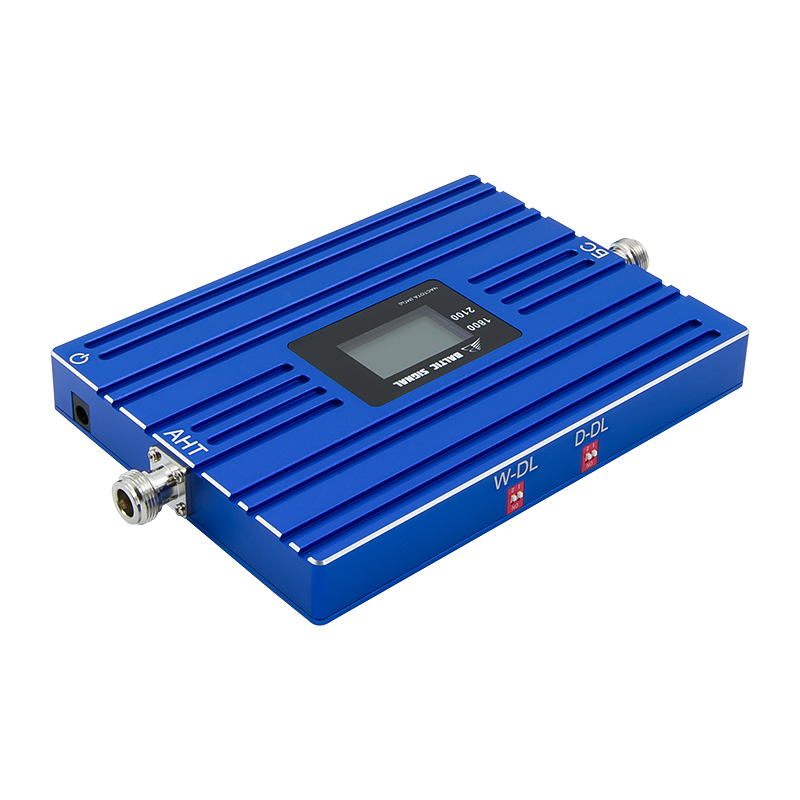

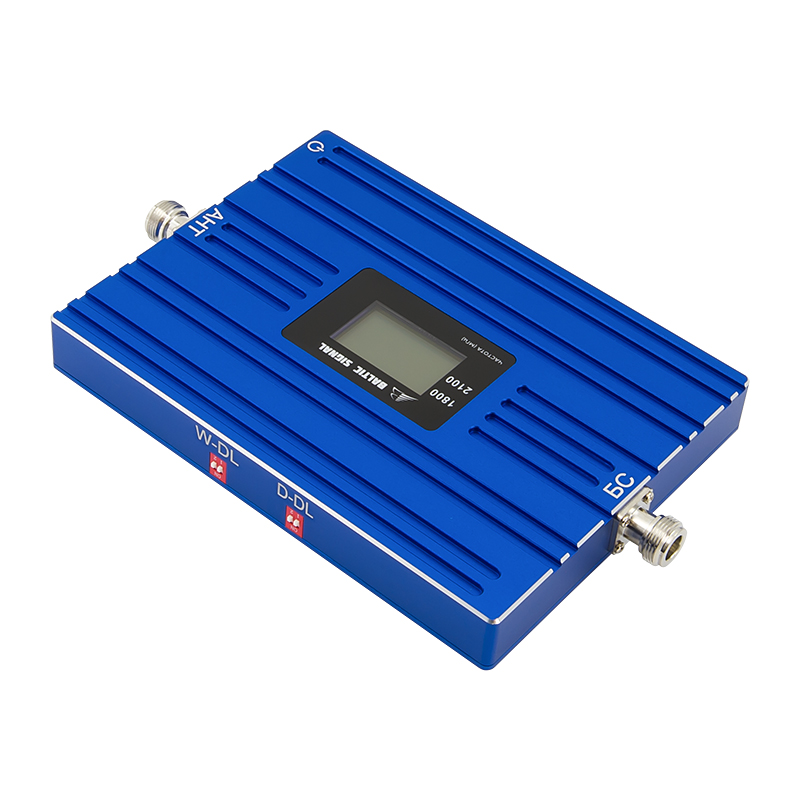

Ручная регулировка усиления (РРУ) представлена в виде переключателей, расположенных на боковых сторонах репитера. С их помощью можно отрегулировать мощность усилителя в каждом диапазоне, при этом каналы «вверх» (Uplink — в сторону оператора) и «вниз» (Downlink — в сторону абонента) настраиваются по отдельности. В каждом направлении усиление можно снизить на 12 дБ с шагом настройки 4 дБ.

Подключение и настройка антенн

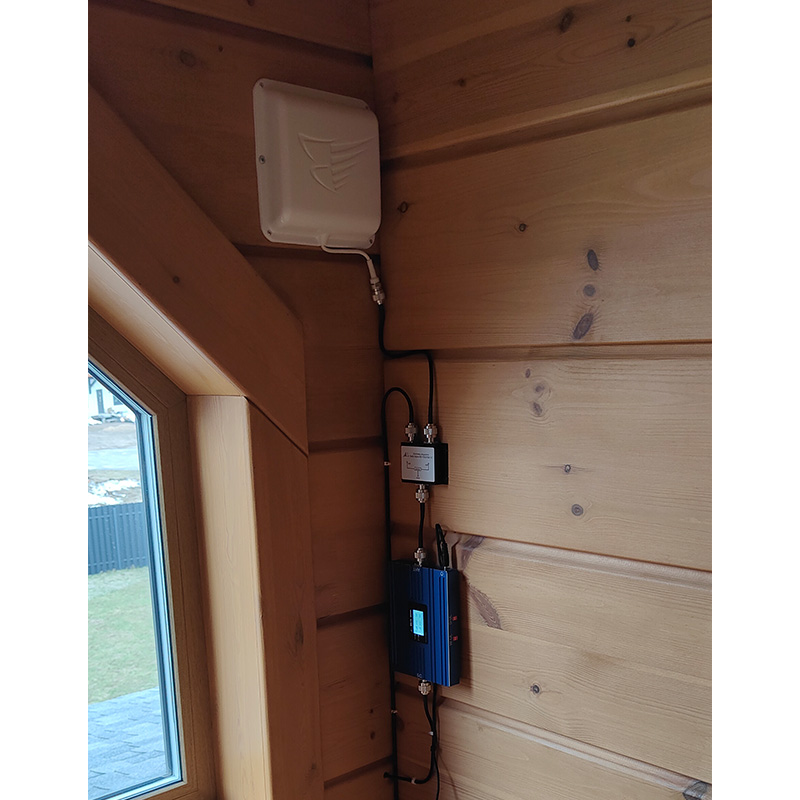

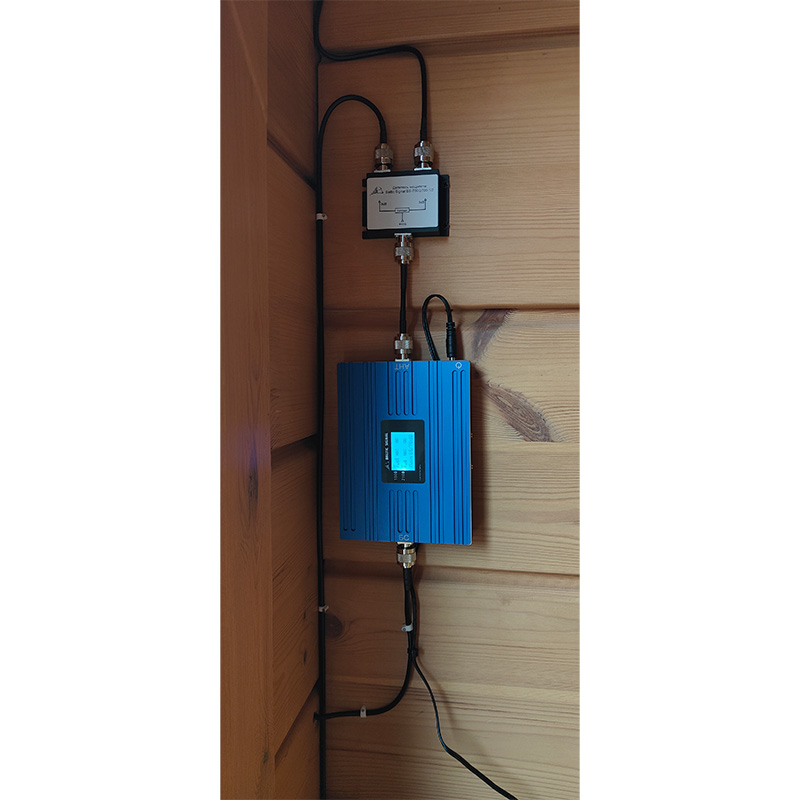

Репитер — это прибор, который отвечает за повышение мощности сигнала. Чтобы система усиления полноценно заработала, также требуются дополнительные комплектующие: уличная антенна, комнатная антенна и соединительные кабели. Без этих элементов использовать репитер нельзя!

Подключение антенн к усилителю производится через разъемы N-female (розетки 50 Ом). Наши инженеры подготовили готовый комплект антенн Baltic Signal Set, совместимый с основными моделями репитеров. Если система усиления будет использоваться в помещениях со сложной планировкой, антенны рекомендуется выбрать вручную в каталоге.

BS-DCS/3G-70 — оптимальный компромиссный вариант для небольших объектов, где не требуются более мощные профессиональные решения. Ресурсов устройства достаточно для решения большинства бытовых задач. Позвоните нам по телефону 8 800 777-54-20, чтобы получить больше информации или заказать разработку индивидуального проекта!

Стандарты связи

GSM-1800, UMTS-2100, LTE1800

Частотный диапазон (UL)

1710–1785 МГц, 1920–1980 МГц

Частотный диапазон (DL)

1805–1880 МГц, 2110–2170 МГц

Максимальная выходная мощность

25 дБм (320 мВт)

Максимальный коэффициент усиления

70 дБ

Автоматическая регулировка усиления

есть

Площадь покрытия

100–400 м²

Волновое сопротивление

50 Ом

ВЧ-разъемы

N-female (розетка)

КСВн (коэффициент стоячей волны по напряжению)

≤ 2

Питание (адаптер)

12В, 3А (5,5 x 2,1)

Диапазон рабочих температур

от -10°С до +55°С

Температура хранения от

-40°С до +80°С

Охлаждение

естественное

Размер устройства

290 x 185 x 20 мм

Вес

1,3 кг

Комплектация

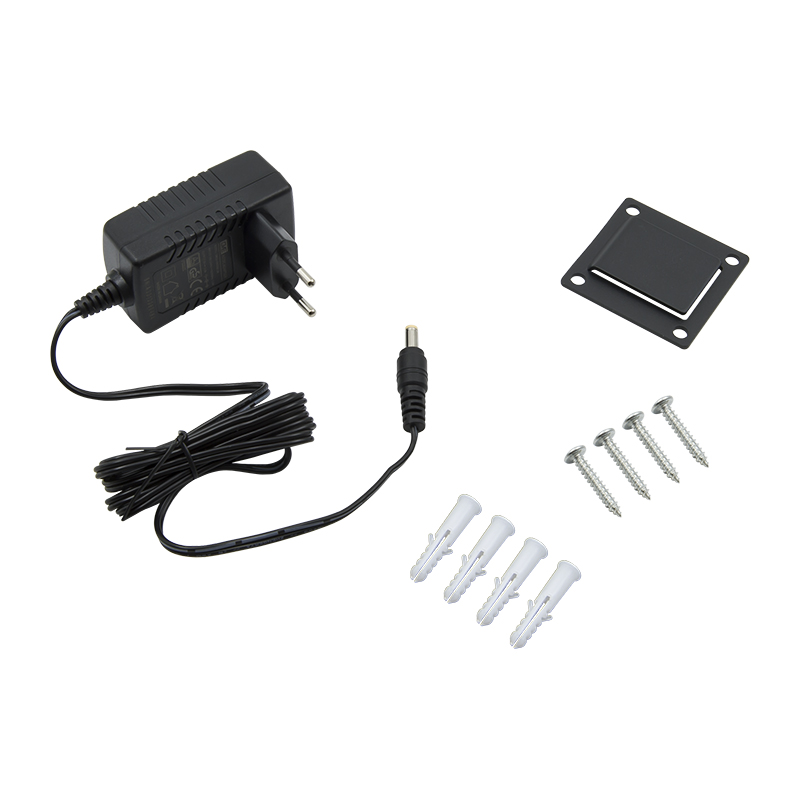

репитер, адаптер питания, комплект крепежа, инструкция
