Комплект для улучшения качества связи стандартов UMTS-2100, LTE-2100 и LTE-2600, включающий в себя необходимое оборудование для самостоятельной установки. Работа в двух частотных диапазонах позволяет усилить мобильный интернет 3G/4G и голосовую связь (3G и VoLTE). Технические возможности BS-3G/4G-75-kit рассчитаны на прием сигнала от вышки оператора, удаленной от абонентов на 5–15 км, с последующим усилением и распространением на площади до 400 м².

Как устроен усиливающий набор BS-3G/4G-75-kit?

В большинстве случаев проблема некачественной или нестабильной связи (будь то плохой прием мобильного интернета на подземном паркинге или на пригородной даче) может быть исправлена посредством готовых решений. Обязательное условие для успешной работы системы усиления — наличие хотя бы минимального сигнала требуемого стандарта по месту предполагаемого монтажа. Например, если на даче полностью отсутствует прием 4G (оператор не установил базовую станцию быстрого интернета, а ограничился возможностями предыдущего поколения), то усилить 4G будет невозможно.

Наш набор оборудования использует опорный сигнал оператора на улице, повышает его мощность и создает устойчивое покрытие внутри вашего дома, офиса или предприятия:

1. На первом этапе уличная антенна принимает сигнал оператора;
2. По радиокабелю сигнал «спускается» на усиливающее устройство — репитер;
3. Репитер наращивает мощность сигнала (на 75 дБ);
4. Сигнал с возросшей мощностью передается по второму кабелю на антенну-раздатчик;
5. Комнатная антенна излучает сигнал в помещении и создает равномерное уверенное покрытие, при котором все устройства (смартфоны, модемы, LTE-роутеры) подключаются к мобильной сети.

Набор устроен симметрично, поэтому сигналы ваших девайсов аналогично усиливаются и передаются по цепочке в сторону базовой станции оператора.

Диапазоны 2100/2600 МГц для звонков и быстрого интернета

Сотовые частоты 2100 и 2600 МГц наиболее активно применяются операторами в городской среде. Базовые станции, работающие в этих диапазонах, имеют ограниченную дальность действия, поэтому они относительно редко встречаются в деревенской местности.

• Частотный диапазон 2100 МГц имеет двойное назначение в России. Он может использоваться операторами для оказания услуг 3G-связи (UMTS-2100) или для создания современных сетей 4G (LTE Band 1). В связи с планами по отказу от 3G-сетей в России операторы все чаще обновляют свои базовые станции, запуская на частотах 2100 МГц быстрый интернет 4G и звонки VoLTE;
• Частотный диапазон 2600 МГц эксклюзивно отведен под 4G-сети. Этот диапазон считается наиболее «быстрым» из-за широких полос частот, доступных операторам. Тем не менее, базовые станции LTE-2600 (Band 7) имеют наименьший радиус действия, поэтому обычно их устанавливают только в городах или крупных населенных пунктах.

Набор BS-3G/4G-75-kit — это универсальное решение, которое повышает уровень сигнала для совершения звонков и работы с быстрым интернетом любых операторов (МТС, МегаФон, Билайн, T2 и виртуальные MVNO-операторы).

Готовое и совместимое оборудование в комплекте

Ключевое преимущество готовых комплектов по сравнению с подбором оборудования по отдельным позициям — полная совместимость компонентов и соответствие заявленным техническим характеристикам.

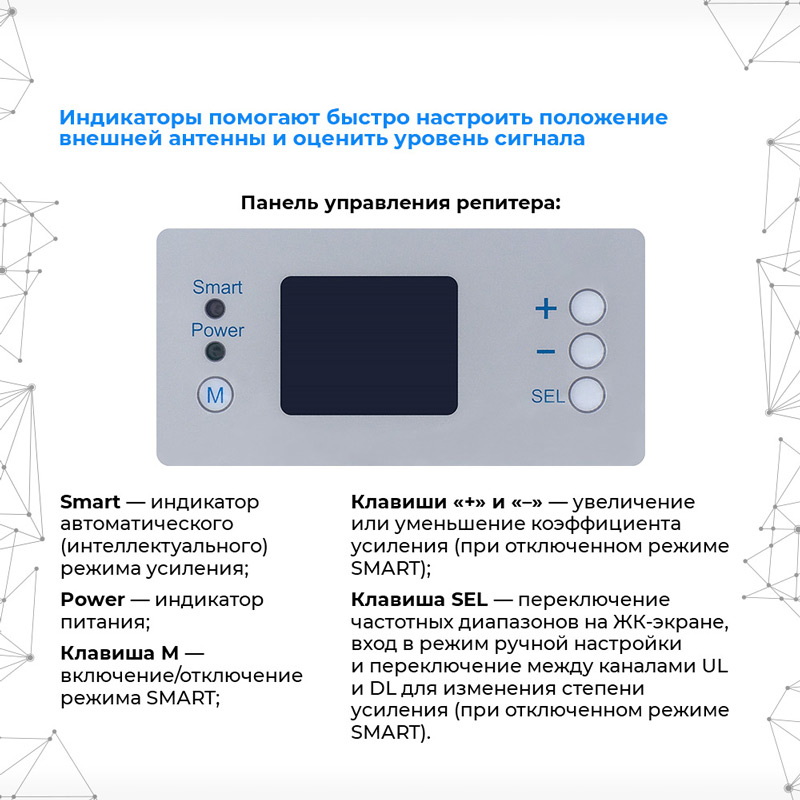

• В качестве основного усиливающего оборудования в представленном комплекте используется двухдиапазонный репитер Baltic Signal BS-3G/4G-75. Обработка высокочастотного сигнала на частотах 2100 и 2600 МГц производится параллельно, без взаимного влияния цепей усиления и снижения производительности репитера. Благодаря выходной мощности репитера 320 мВт (25 дБм) и использованию подходящей внутренней антенны, создается большая площадь обеспечения связью (до 400 м²). Репитер может работать в автоматическом режиме (Smart) или настраиваться вручную. Имеется LCD-дисплей с индикаторами и предупреждающими сигналами о перегрузке;
• Внешняя (уличная) антенна ASTRA 3G/4G с коэффициентом усиления 16–18 дБ отвечает за обмен данными между системой усиления и БС оператора мобильной связи. При монтаже следует учитывать направление, в котором находится ближайшая вышка вашего оператора, поскольку антенна имеет узкую диаграмму направленности. Также на качество приемопередачи сигнала повлияет исходная радиочастотная обстановка, наличие препятствий на пути распространения сигнала и особенности ландшафта;
• Внутренняя (комнатная) антенна VITA-5 предназначена для распространения усиленного сигнала до конечных устройств пользователей. Для данного комплекта подобрана панельная антенна с коэффициентом усиления 7–10 дБ;
• Для подключения антенн к репитеру в комплект поставки BS-3G/4G-75-kit включены качественные кабельные сборки 5D-FB и переходник.

Установка антенн требует соблюдения правил, изложенных в комплектной документации. Правильное расположение антенн относительно друг друга, репитера, БС оператора и абонентских устройств позволит обеспечить наилучшее качество голосовой связи, стабильность соединения и высокие скорости мобильного интернета.

Состав комплекта:

• Уличная антенна ASTRA 3G/4G (панельная, 16–18 дБи)
• Кабельная сборка N-male — 10 метров 5D-FB — SMA-male
• Переходник SN-321 SMA-female — N-male
• Репитер Baltic Signal BS-3G/4G-75
• Кабельная сборка N-male — 5 метров 5D-FB — N-male
• Комнатная антенна VITA-5 (панельная, 7–10 дБи)
