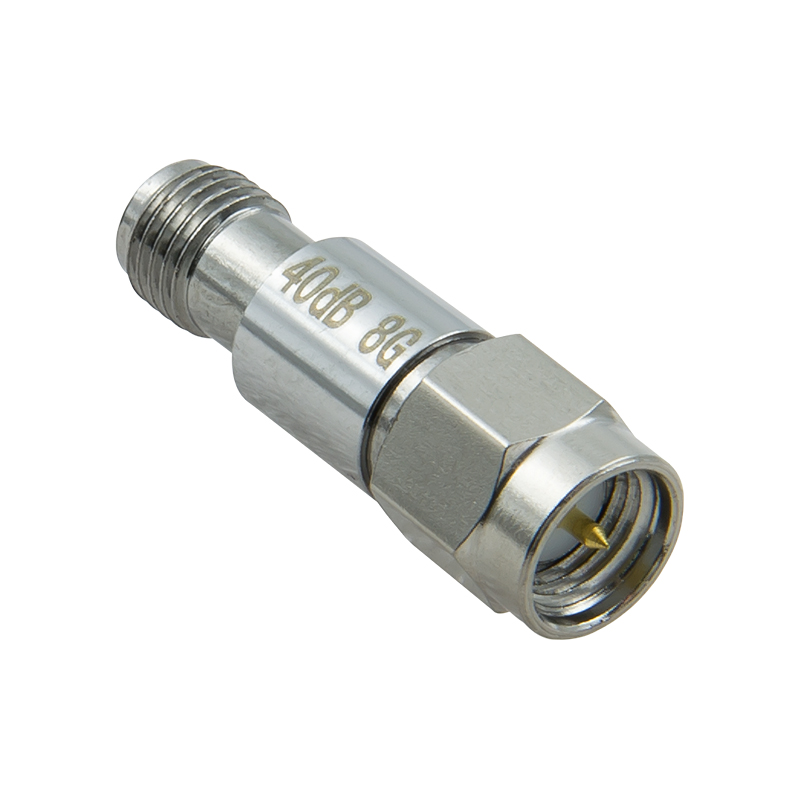

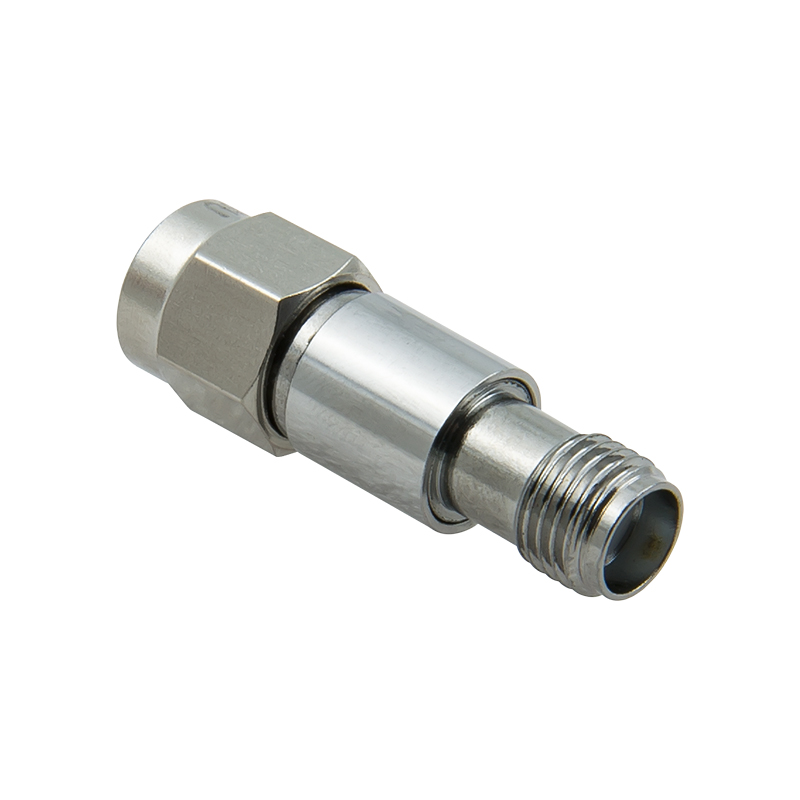

Аттенюатор AT-40S-2W (SMA, 40 дБ, до 2 Вт)

Аттенюатор AT-40S-2W (SMA, 40 дБ, до 2 Вт)

Артикул: BS8103
SKU: AT-40S-2W

SMA-аттенюатор выполняет функцию регулятора мощности, подавляя часть проходящего через него радиосигнала.

1 200 р.


  • Под заказ

SMA-аттенюатор выполняет функцию регулятора мощности, подавляя часть проходящего через него радиосигнала. Модель AT-40S-2W предназначена для снижения мощности на 40 дБ в диапазонах радиосвязи до 8000 МГц. Прибор эффективно ограничивает мощность, которая в противном случае может повредить чувствительные приемники усилителей или измерительных приборов.

C какими устройствами применяется наружная аттенюация?

Далеко не все радиоприборы снабжаются встроенными средствами регулировки. В некоторых случаях производители указывают допустимую мощность входного сигнала, но не предлагают встроенных решений для ограничения возможных перегрузок. В этом случае внешний аттенюатор служит для защиты оборудования.

Обычно такие подавители используются с чувствительными радиомодулями усилителей или измерительных устройств:

  • Репитеры, антенные усилители и бустеры (линейные усилители). Такие приборы при перегрузке могут выйти из строя. Сигнал повышенной мощности также может привести к эффекту осцилляции (самовозбуждения), появлению «шумов» в эфире и другим неблагоприятным эффектам;
  • Оборудование WiFi (802.11) и других видов связи. Снизить уровень сигнала может понадобиться при проектировании сложных беспроводных сетей и мостов, например, на базе протоколов WiFi;
  • Приборы-измерители сигналов. Большую опасность мощный сигнал представляет для измерительных устройств: анализаторов, следящих генераторов, датчиков. Чтобы оценить такой сигнал, часто необходимо ограничить его уровень, а затем учесть затухание в виде компенсации;
  • Радиостанции и нелицензируемые приборы. Аналогично аттенюатор может использоваться с приборами для общения (рациями) или устройствами, спроектированными для свободных ISM-диапазонов.

AT-40S-2W имеет коннекторы SMA-вилка и SMA-розетка, что позволяет подключить его в качестве переходника между прибором и последующей трассой радиокабеля. Если в системе используются удлинители, можно встроить аттенюатор между двумя сегментами кабеля.

Ключевые параметры аттенюатора SMA

Прибор является пассивным, то есть не использует электрический ток для работы. Принцип его работы заключается в преобразовании части сигнала в тепло, при этом форма сигнала сохраняется и продолжает передавать исходные данные. Затухание 40 дБ эквивалентно снижению мощности в 10 тысяч раз!

AT-40S-2W совместим с радиосигналами в диапазоне частот от 0 до 8 ГГц. В этом диапазоне работают рации, системы мобильной связи (GSM, UMTS, LTE и многие 5G), беспроводное WiFi-оборудование. Допустимая подводимая мощность — 2 Вт (33 дБм).

Коннекторы SMA-серии имеют сопротивление 50 Ом, которое является стандартом де факто для большинства систем радиосвязи. Установка аттенюатора не вызовет рассогласования в линии и дополнительных потерь, помимо заявленных (40 дБ).

Разные аттенюаторы можно сочетать друг с другом для получения необходимого значения затухания. Если аттенюацию нужно часто менять, используйте цифровую модель с изменяемыми параметрами.

Чтобы купить аттенюатор SMA от Baltic Signal, поместите его в корзину товаров и сформируйте заказ на сайте. Для сложных проектов усиления наши инженеры всегда подготовят индивидуальный проект. Для этого обратитесь по телефону 8 (800) 777-54-20!

Частотный диапазон 0–8 ГГц
Вносимое затухание 40 дБ
Максимальная подводимая мощность 2 Вт
Сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,2
Сторона 1 SMA-male
Сторона 2 SMA-female
Температура эксплуатации от -35 ºC до +60 ºC
Размер 25 x Ø8 мм
Вес 4 г
