Гибкий коаксиальный кабель ⌀2,60 мм с посеребренной медной жилой, двойным экраном и фторполимерной оболочкой синего цвета. SS405 — это гибкая версия классического RG-405: вместо пропаянной монолитной трубки экрана здесь применена намотанная посеребренная лента в сочетании с проволочной оплеткой. Это сохраняет высокие электрические параметры и при этом позволяет многократно изгибать провод без деградации характеристик. Рабочий диапазон — до 20 ГГц.

Чем SS отличается от стандартного RG-405?

У обычного кабеля CF-086-50-FEP экран представляет собой пропаянную оловом оплетку. Такая конструкция дает превосходное экранирование, но делает кабель более жестким: повторные изгибы разрушают трубку и необратимо меняют ее радиофизические свойства. Полужесткие RG-405 рекомендуется укладывать один раз, аккуратно формируя трассу, и не перекладывать в дальнейшем.

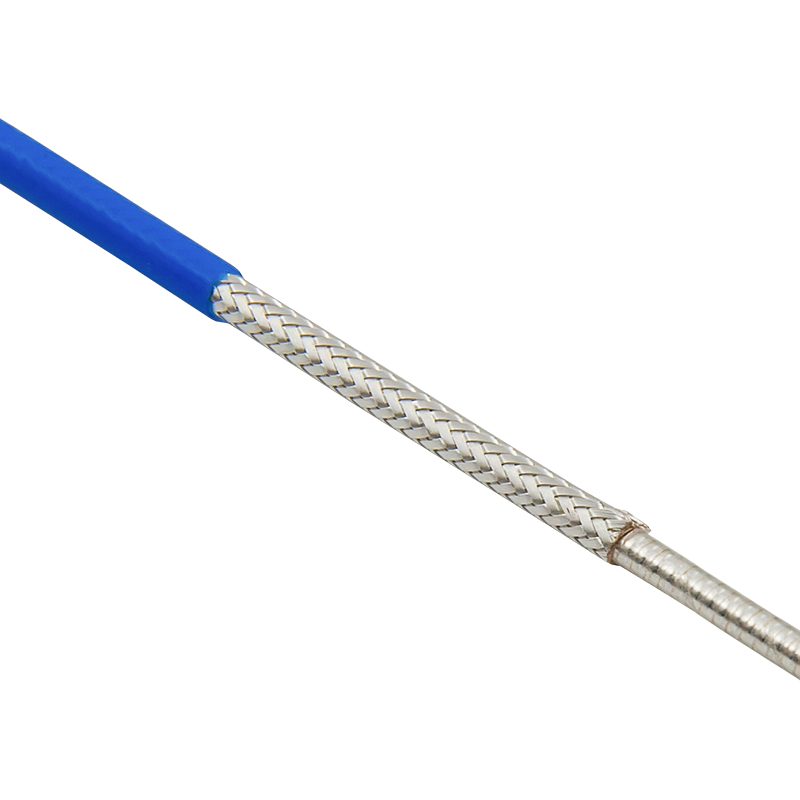

В версии SS первый экранирующий слой — посеребренная медная лента, плотно намотанная по спирали. Это не тонкая фольга, а более толстая намотка с высокими экранирующими свойствами. Поверх ленты — проволочная посеребренная оплетка, которая дополнительно повышает экранирование. Комбинированный экран сохраняет непрерывность при изгибе: коаксиал выдерживает многократные сгибания в одном месте без нарушения геометрии и роста затухания.

Это принципиально важно для задач, где кабель периодически перекладывают, присоединяют к подвижным узлам или монтируют в переносном оборудовании.

Из чего сделан RG-405 SS от Baltic Signal ?

Конструкция — четыре «слоя», каждый из которых влияет на конечные характеристики линии передачи:

• Центральная жила — посеребренная медь (SC), диаметр 0,51 мм. Серебряное покрытие снижает поверхностное сопротивление на СВЧ-частотах: сигнал распространяется по внешнему слою проводника, и именно здесь проводимость серебра дает ощутимое преимущество перед более дешевыми материалами;
• Диэлектрик — политетрафторэтилен (PTFE), диаметр 1,68 мм. Фторопласт обеспечивает минимальные диэлектрические потери и сохраняет геометрию кабеля в экстремальном температурном диапазоне. Это важно для стабильного волнового сопротивления 50 Ом при передаче радиосигнала;
• Двойной экран — спиральная лента и оплетка, диаметр 2,16 мм. Спирально накрученная лента (SS — Spiral Strip) из посеребренной меди обеспечивает сплошное перекрытие, оплетка из посеребренных медных проволок — дополнительно повышает уровень экранирования;
• Наружная оболочка — фторэтиленпропилен (FEP), диаметр 2,60 мм. Материал химически инертен к кислотам, щелочам и большинству растворителей, устойчив к длительному воздействию высоких температур. Цвет оболочки — синий.

Рабочий диапазон частот RG-405 SS — 20 ГГц. Это существенно шире диапазона большинства гибких коаксиалов и позволяет применять кабель не только в стандартах сотовой связи и WiFi, но и в радиолокации, спутниковых системах и широкополосной измерительной технике.

Затухание на 100 метрах: 69,3 дБ на частоте 1 ГГц и до 370,5 дБ на 20 ГГц. Высокое погонное затухание — конструктивное следствие малого диаметра кабеля. RG-405 SS предназначен для коротких участков тракта длиной до нескольких метров, где затухание на линии передачи не определяет общий бюджет потерь системы. Для более требовательных систем используйте марку RG-402 SS.

Эксплуатационные свойства и разъемы

Рабочая температура RG-405 SS — от -60°С до +200°С. Такие экстремальные значения возможны благодаря использованию оболочки из FEP и диэлектрика PTFE, которые невосприимчивы к длительному нагреву. Кабель можно применять в двигательных отсеках, рядом с тепловыделяющим оборудованием и в авиационных системах.

На коаксиал устанавливают напаиваемые коннекторы серии 085 — разъемы N-типа, SMA и другие совместимые. Монтаж выполняется пайкой без обжимного инструмента.

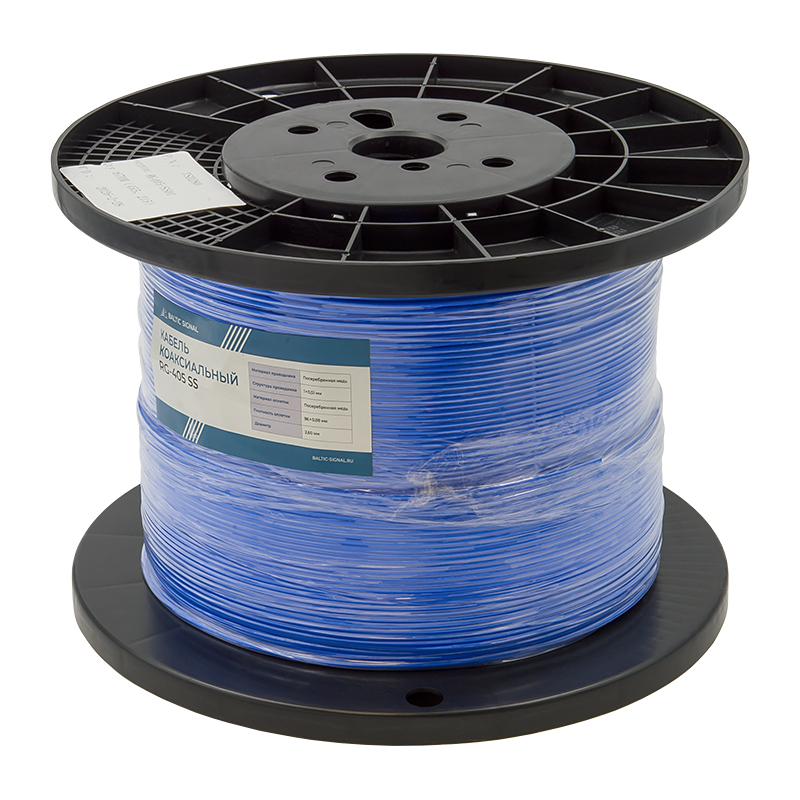

Товар продается погонными метрами — укажите нужную длину при добавлении в корзину. На вопросы по выбору кабеля и подбору совместимых разъемов ответят наши инженеры по телефону 8 (800) 777-54-20!

Цена указана за 1 метр погонный.
