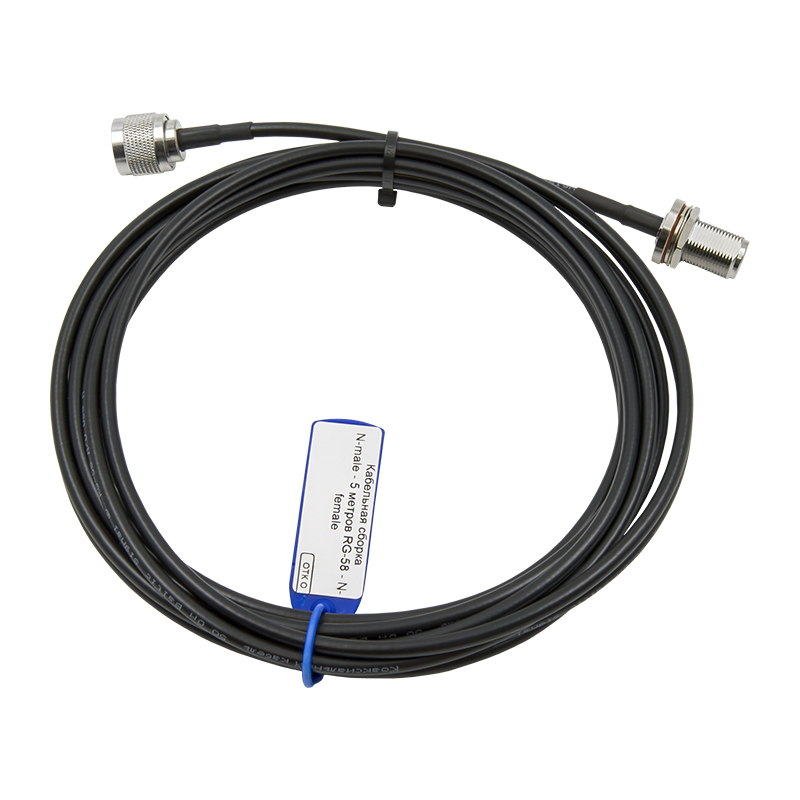

5-метровая сборка на основе кабеля RG-58 A/U с разъемом N-male на одном конце и N-female служит джампером для соединения оборудования на средней дистанции. Такой длины хватает, чтобы вывести кабель через стену, протянуть его вдоль потолка комнаты или соединить оборудование, расположенное в разных углах помещения — без наращивания и дополнительных переходников.

Пять метров: между компактностью и запасом

Более короткие кабели длиной 0,3 м или 3 м решают локальные задачи внутри одного помещения или монтажного шкафа. Как только расстояние вырастает — например, кабель нужно провести через смежную комнату, спустить с антенны на крыше на этаж ниже или дотянуть до оборудования в другом углу большого офиса — начинает не хватать запаса.

Длина 5 метров закрывает именно эту нишу. Достаточно длины, чтобы обойти дверной проем, спуститься по стене на этаж или протянуть трассу через технический короб, но кабель еще не настолько длинный, чтобы создавать проблемы с укладкой, затуханием и лишними петлями.

Материал кабеля

Основа сборки — RG-58 A/U с центральной жилой из чистой меди диаметром 1 мм. Такая жила дает низкое и предсказуемое сопротивление по всей длине без скачков, характерных для составных или плакированных проводников. Изоляция — вспененный полиэтилен толщиной 2,9 мм, материал с низкими диэлектрическими потерями.

Экран двойной: алюминиевая фольга + оплетка из луженого омедненного алюминия. Такое сочетание держит эффективность экранирования не ниже 90 дБ — даже на пятиметровом отрезке кабель остается устойчивым к внешним наводкам. Оболочка из ПВХ черного цвета работает в диапазоне температур от -60°C до +70°C, что позволяет прокладывать трассу как внутри помещения, так и в местах с перепадами температур — на чердаке, в неотапливаемом коридоре, рядом с наружной стеной.

Чем длиннее кабель, тем заметнее становятся потери сигнала на трассе. Для пятиметровой сборки на типичных рабочих частотах это выглядит так:

• 900 МГц — около 1,8 дБ;
• 1800 МГц — около 2,6 дБ;
• 2700 МГц — около 3,5 дБ.

Для большинства систем связи, измерительного оборудования и IoT-устройств такой уровень затухания остается в пределах допустимого бюджета линии и не требует компенсации дополнительным усилением.

Разъемы и способ крепления

N-male на одной стороне — штыревой разъем с резьбовой фиксацией, N-female на другой — ответное гнездо. Резьбовое соединение серии N держит контакт стабильно даже при вибрации или случайном натяжении кабеля. Разъем N-female имеет приборное исполнение с гайкой для фиксации на панели или корпусе прибора.

Оба коннектора закреплены методом обжима: металлическая муфта плотно сжимается вокруг оплетки и оболочки кабеля с помощью кримпера, что дает прочное и долговечное соединение, устойчивое к многократным переподключениям. Место перехода кабеля в разъем закрыто термоусадочной трубкой — она защищает соединение от влаги при прокладке на улице или в сыром помещении.

Контроль перед отправкой

Кабель и разъемы — собственной марки Baltic Signal. Каждая готовая сборка проходит проверку: жила тестируется на отсутствие обрывов и изломов, корпус разъема — на отсутствие короткого замыкания с оплеткой. На изделие крепится ярлык с указанием длины и марки кабеля — удобно, когда на объекте одновременно используется несколько типов сборок.

Если пяти метров недостаточно или, наоборот, многовато для вашей задачи, в каталоге есть сборки других длин с тем же сочетанием разъемов. Нестандартную конфигурацию — другую длину, другие коннекторы — можно заказать индивидуально.
