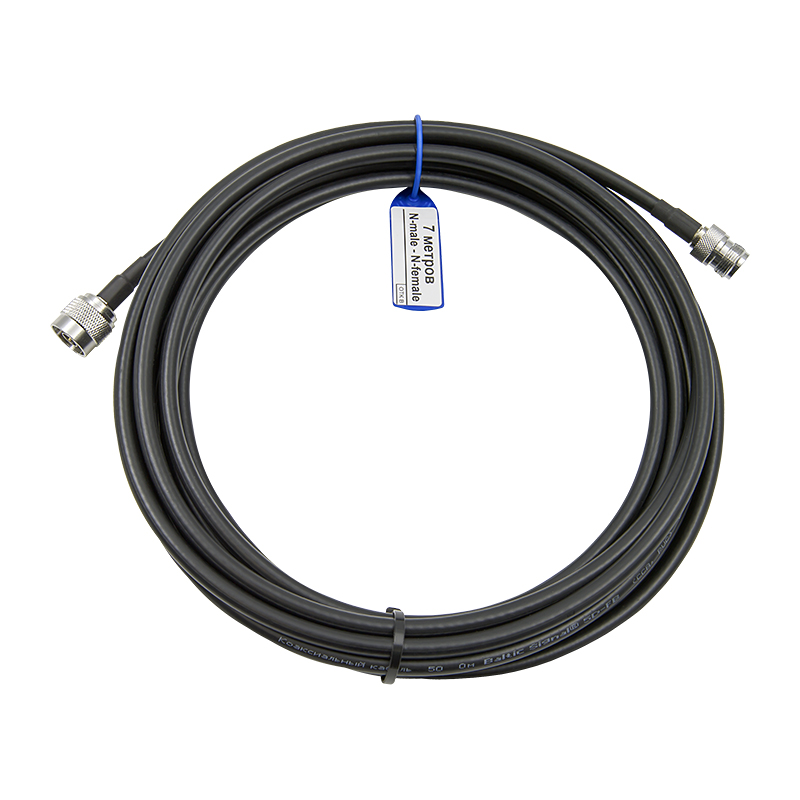

Семиметровый коаксиальный удлинитель с вилкой N-male на одном конце и розеткой N-female на другом. Разнотипная пара разъемов одной серии — классическая конфигурация для наращивания уже проложенной трассы: розетка ввинчивается в вилку существующего кабеля, и линия вырастает на семь метров без замены и без переходников. В основе — кабель 5D-FB CCA диаметром 7,54 мм. На кабеле закреплена бирка с маркировкой и параметрами сборки.

Где применяется семиметровый удлинитель N / N ?

Семь метров — длина, которая закрывает задачи внутри одного помещения или при выводе кабеля через стену с небольшим запасом на прокладку. При этом в большинстве случаев такая длина не сказывается критически на работе радиосистемы.

Сборку применяют в четырех типичных ситуациях:

• Антенна за окном (на наружной стене), а репитер или роутер стоят в глубине комнаты — сборка соединяет их без натяжения и без лишних изгибов у разъема;
• Уже проложенная трасса оказалась коротка на несколько метров — удлинитель добирает нужное расстояние без демонтажа;
• Пассивный компонент антенной системы — сплиттер, аттенюатор или диплексер — нужно вынести на другое место, не перекладывая основной кабель;
• Временные подключения при пусконаладке, когда длину трассы еще уточняют.

Выбор длины — компромисс между удобством прокладки и потерями: при общих маршрутах длиннее 15–20 метров стоит рассмотреть кабель с меньшим погонным затуханием (марки 8D, 10D и др.).

Разъемы серии N для радиосистем 50 Ом

На одном конце — вилка N-male, на другом — розетка N-female. Пара разъемов одного стандарта в разных исполнениях — это удлинительная конфигурация: один конец подключается к существующей трассе, второй — к оборудованию или следующему участку линии.

• Популярный ВЧ-коннектор. Разъемы серии N отличаются крупным корпусом и резьбовым соединением. Гайка накручивается на ответный разъем и не ослабевает при вибрации или случайном натяжении кабеля — именно поэтому серия N стала стандартом для антенного и усилительного оборудования;
• Монтаж разъемов выполнен обжимом. Кримпер деформирует металлическую втулку вокруг хвостовика коннектора, жестко фиксируя ее на кабеле. Центральный пин припаян к жиле. Место перехода кабеля в разъем закрыто термоусадкой;
• Проверенный кабель от Baltic Signal. Кабель 5D-FB CCA PVC имеет в центре омедненную алюминиевую жилу (⌀1,8 мм). Медное покрытие отвечает за передачу ВЧ-сигнала: он распространяется по поверхностному слою проводника, и именно медь определяет качество передачи на высоких частотах. Защита от помех обеспечена двойным экраном (алюминиевая фольга и алюминиево-магниевая оплетка). Наружная ПВХ-оболочка черного цвета имеет диаметр 7,54 мм;
• Подходит для уличного монтажа. Рабочая температура — от -60°С до +75°С, монтаж — от -20°C до +50°C. Сборку можно использовать для подключения внутреннего или наружного оборудования;
• Обязательный набор тестов. Каждая сборка проходит контроль: проверяется целостность жилы и отсутствие короткого замыкания между жилой и экраном.

На длине 7 метров затухание составит около 1,4 дБ на частоте 900 МГц и около 2,6 дБ на частоте 2700 МГц. Для большинства систем усиления связи и WiFi это незначительные потери.

Правильно собранный тракт работает без отказов годами. Добавьте сборку в корзину и оформите заказ. Не знаете, какая сборка нужна? Поможем разобраться с выбором по телефону 8 (800) 777-54-20!
