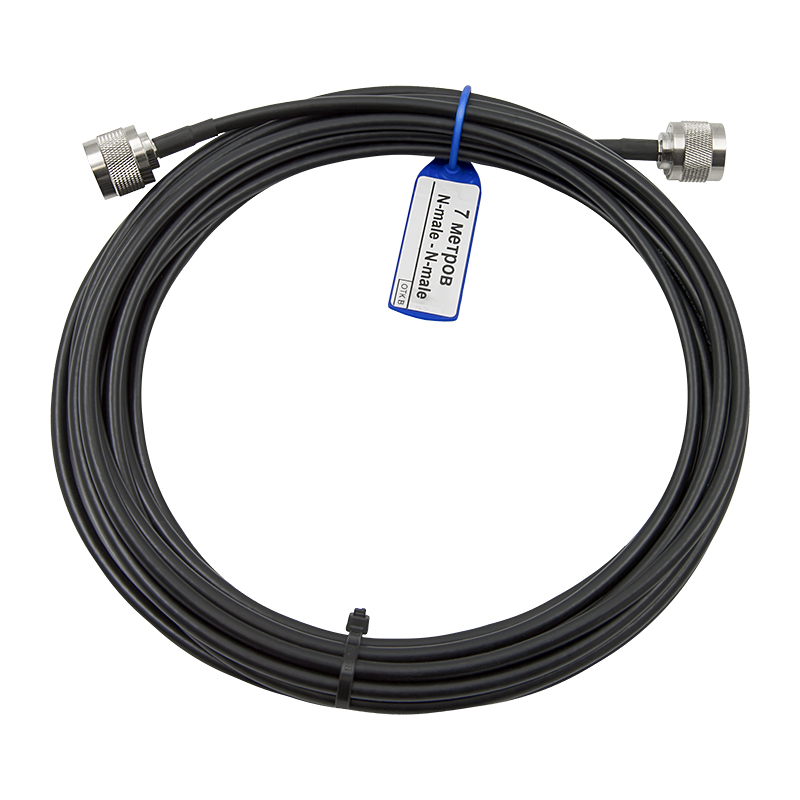

7-метровый коаксиальный кабель RG-58 A/U с вилками N-male на двух концах. Тонкий и гибкий провод диаметром 5,0 мм легко прокладывается по стенам, через дверные и оконные проемы, в кабельных каналах и плинтусах. Сборка предназначена для соединения два устройства с розетками N-female напрямую — без адаптеров. Подходит для радиоаппаратуры 50 Ом (репитеры, роутеры, точки доступа и т. п.).

Где применяется эта сборка?

Семь метров на базе RG-58 — оптимальный выбор там, где важен небольшой диаметр кабеля и удобство прокладки, а расстояние между оборудованием не превышает нескольких метров. На этой длине потери остаются в допустимых пределах для большинства радиосистем.

Сборку применяют в таких сценариях:

• Антенна у окна или снаружи стены, оборудование — в глубине того же помещения. Кабель обычно протягивается по плинтусу или через небольшое отверстие в стене;
• Соединение репитера со сплиттером, когда оба устройства стоят рядом, но требуют кабельного соединения;
• Коммутация компонентов измерительного стенда (анализатора спектра, VNA, нагрузки), когда стандартного кабеля из комплекта не хватает по длине;
• Временные и полевые подключения, где тонкий кабель удобнее укладывать и убирать, чем толстый коаксиал.

Если трасса длиннее 10–15 метров или сигнал изначально слабый, стоит рассмотреть кабель с меньшим погонным затуханием — например, на базе 5D-FB.

Разъемы N-male и качество монтажа

На обоих концах — вилки серии N. Резьбовое соединение фиксирует контакт и не ослабевает при вибрации или случайном натяжении кабеля. Для монтажника это означает, что после подключения разъем не нужно периодически подтягивать — он держит контакт самостоятельно.

• Оба разъема установлены обжимом. Специальный кримпер деформирует гильзу вокруг хвостовика коннектора — соединение получается прочным и не расшатывается при многократных переподключениях. Центральный пин припаян к жиле. Место перехода кабеля в разъем закрыто термоусадкой.
• Кабель RG-58 A/U собственного производства. RG-58 A/U — тонкий коаксиал с однопроволочной медной жилой диаметром 1,0 мм и наружным диаметром 5,0 мм. Медная жила хорошо передает сигнал на высоких частотах. Изоляция из вспененного полиэтилена удерживает волновое сопротивление 50 Ом и снижает диэлектрические потери. Двойной экран — алюминиевая фольга и луженая омедненная оплетка — обеспечивает эффективность экранирования. Черная ПВХ-оболочка диаметром 5,0 мм замыкает конструкцию;
• Низкие потери сигнала. На длине 7 метров затухание составит около 2,5 дБ на частоте 900 МГц и около 4,8 дБ на частоте 2700 МГц. Для систем городской застройки с достаточным уровнем сигнала эти значения приемлемы;
• Для разных объектов. Рабочая температура — от -60°С до +70°С, монтаж — от -20°С до +50°С. Можно использовать на улице или внутри помещений;
• Серия тестов-испытаний. Готовая сборка проходит выходной контроль: проверяется прохождение сигнала по жиле и отсутствие КЗ между проводником и экраном.

Для удобства хранения и монтажа на кабеле закреплена бирка с маркировкой и параметрами.

Семь метров RG-58 — проверенное решение для коротких трасс. Добавьте в корзину и оформите заказ! Нужен другой вариант — соберем под ваши параметры или подскажем по телефону 8 (800) 777-54-20!
