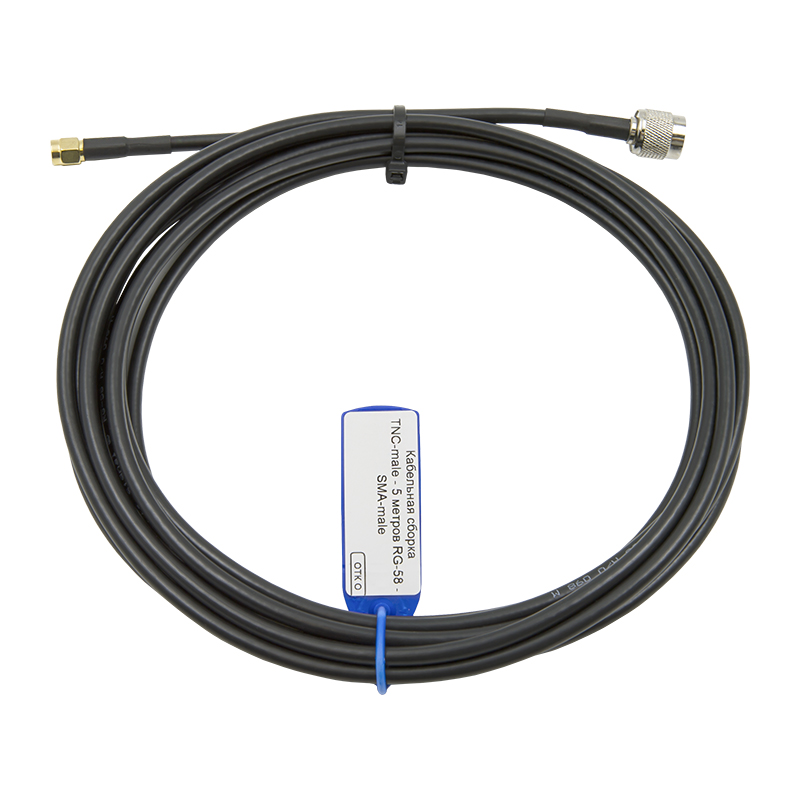

Кабельная сборка состоит из разъемов TNC-male и SMA-male, соединенных пятью метрами кабеля RG-58 A/U. Такой длины хватает, чтобы соединить наружную антенну с приемником-передатчиком в комнате или два устройства внутри одного помещения. Заводская сборка с термоусадкой на местах пайки исключает случайные потери контакта и служит годами при аккуратном монтаже.

Разъемы на концах сборки: TNC-male и SMA-male

TNC-male — более крупный из двух разъемов, конструктивно близкий к серии BNC, но с резьбовой фиксацией вместо байонетного замка. Резьба держит контакт при вибрации, поэтому такой разъем чаще ставят на антенном оборудовании и в стационарных линиях, которые редко разбирают.

SMA-male — малогабаритный разъем на противоположном конце сборки, рассчитанный на устройства мобильной связи и портативную радиоаппаратуру. Ответное гнездо SMA можно найти на разнообразном оборудовании:

• Роутеры и модемы со встроенным LTE-модулем;
• Автомобильные и маломощные GSM-репитеры отечественных и зарубежных производителей;
• Переносные анализаторы спектра;
• Модули радиосвязи различных диапазонов, где производитель предусмотрел компактное подключение.

Кабель RG-58 A/U: из чего собрана линия?

В сборке используется коаксиальный кабель Baltic Signal RG-58 A/U с медной однопроволочной жилой ⌀1,0 мм. Диэлектрик выполнен из вспененного полиэтилена ⌀2,90 мм. От внешних наводок жилу отделяет двухслойный экран: слой алюминиевой фольги плотно облегает диэлектрик, а поверх наложена оплетка из луженых алюминиевых нитей. Такое сочетание держит эффективность экранирования на уровне около 90 дБ, поэтому помехи от соседних проводов и бытовой техники почти не проникают в тракт.

Внешняя оболочка из поливинилхлорида ⌀5,0 мм переносит температуру от -60°C до +70°C, поэтому кабель одинаково пригоден внутри помещения и в местах с перепадами температуры.

Волновое сопротивление линии — 50 Ом, что является стандартом для трактов сотовой связи. Минимальный радиус изгиба при однократном изгибе — 25 мм, при многократном сгибании в одной точке — 100 мм; это важно при прокладке через углы и вводы в стене.

Потери сигнала на пяти метрах

На длине 5 метров RG-58 A/U вносит небольшое затухание: около 1,8 дБ на частоте 900 МГц и порядка 3,5 дБ на частоте 2700 МГц. В большинстве систем эти потери почти не влияют на итоговый уровень сигнала, поэтому длина подходит для большинства бытовых и профессиональных подключений.

При производстве сборки наши инженеры придерживаются внутреннего регламента, единого для каждой партии. Используются комплектующие собственной марки, чьи технические параметры точно известны. Обжим RG-58 выполняется профессиональным инструментом. После опрессовки место соединения закрывают термоусадкой: трубка садится плотно и перекрывает доступ влаги и пыли к контакту. На готовое изделие крепят бирку с типом разъемов и длиной, чтобы проще было отличить нужную сборку среди нескольких похожих при монтаже.

В каталоге собраны варианты сборок с разными комбинациями штекеров и длиной кабеля. Если готовая конфигурация не подходит, можно оформить индивидуальный заказ.
